首页  >  产品百科  >  HTEH20121T-R11MSR

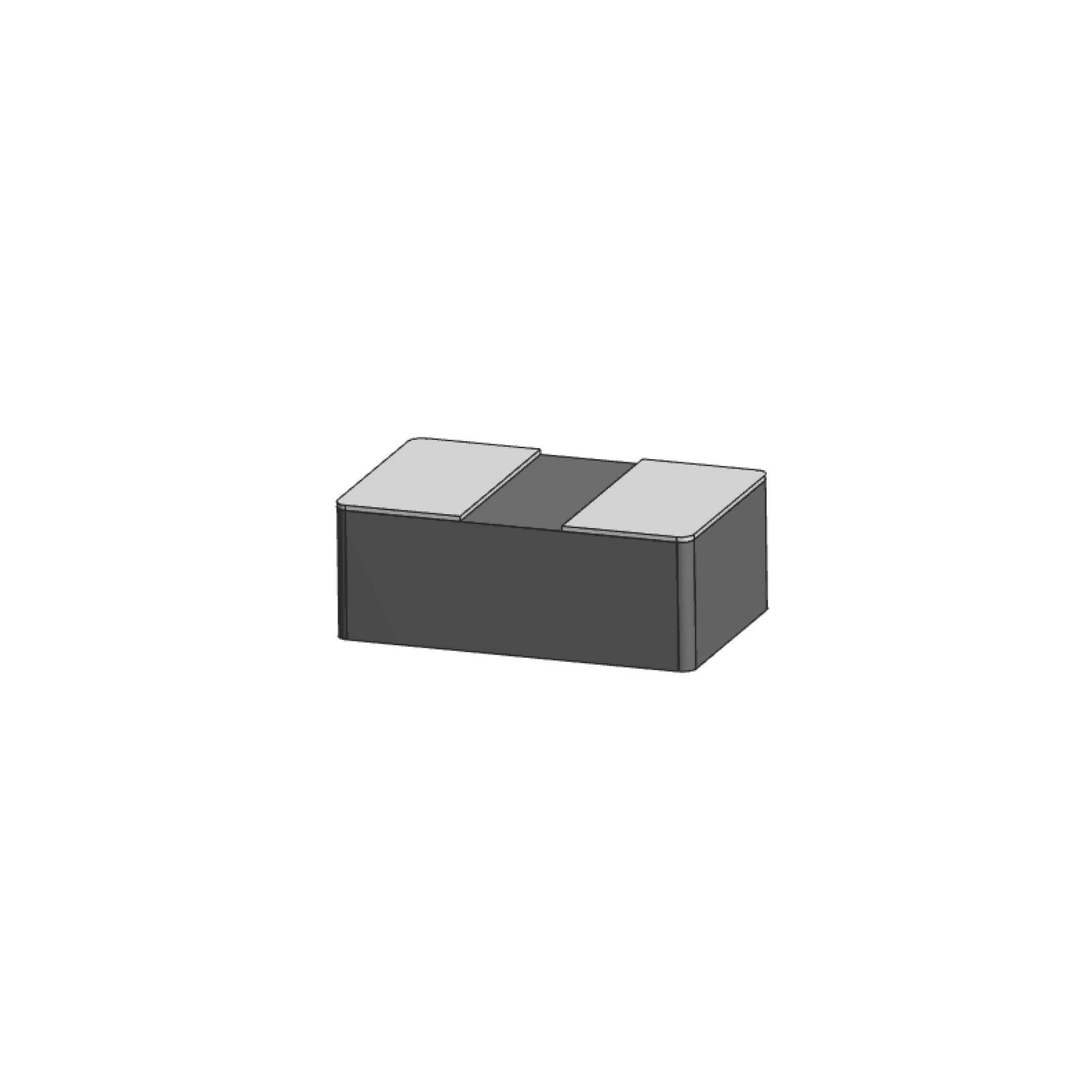

HTEH20121T-R11MSR

产品分类: 贴片电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 1MHz 6.8A 5.5A 110nH 13mΩ ±20% 0805 贴片安装 2mm*1.2mm*1mm
供应商型号: D-HTEH20121T-R11MSR
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 贴片电感 HTEH20121T-R11MSR

HTEH20121T-R11MSR概述

    乾坤科技股份有限公司(CYNTEC)HTEH20121T-000 功率扼流圈技术手册

    1. 产品简介


    HTEH20121T-000 是由乾坤科技股份有限公司生产的金属粉芯功率扼流圈(Power Choke Coil),主要用于多种电子设备中。该产品主要应用于笔记本电脑CPU的DC/DC转换器、手机、LCD显示器、硬盘驱动器(HDD)、数码摄像机(DVC)、数码相机(DSC)、个人数字助理(PDA)等设备中的直流电源管理。此外,它也适用于服务器VRM以及板载电源模块。

    2. 技术参数


    | 参数 | 典型值 | 最大值 |
    |
    | 电感量(µH) @ 0A | 0.47 | - |
    | 直流电阻(mΩ) | 21 | 25 |
    | 直流饱和电流(A) | 4.6 | 5.1 |
    | 直流额定电流(A) | 4.2 | 4.6 |
    | 尺寸(mm) | 长:2.0±0.2
    宽:1.2±0.2
    高:1.0最大 |
    | 工作温度范围(℃) | -55至+125 |

    3. 产品特点和优势


    - 高性能:通过金属粉芯实现了高效率(Isat)。
    - 低轮廓设计:2.0 mm x 1.2 mm x 1.0 mm,适合紧凑空间应用。
    - 低损耗:通过低直流电阻(DCR)实现。
    - 环保材料:无铅(100% Pb-free),符合RoHS标准。
    - 热稳定:良好的热稳定性确保长时间运行时性能不变。

    4. 应用案例和使用建议


    HTEH20121T-000 功率扼流圈在实际应用中被广泛用于DC/DC转换器中,如笔记本电脑CPU供电模块。具体应用案例包括:
    - 笔记本电脑CPU的DC/DC转换器;
    - 手机电源模块;
    - LCD显示器电源系统;
    - 硬盘驱动器电源管理;
    - 服务器VRM电源系统。
    使用建议:
    - 在设计电路时需考虑热管理,确保在极端条件下器件温度不超过125℃。
    - 选择合适的PCB布局以减少寄生效应,提高效率。
    - 考虑电源模块的整体散热设计,以确保长期稳定运行。

    5. 兼容性和支持


    该产品为标准尺寸,可与多种电子设备兼容。厂商提供详尽的技术支持和维护服务,确保用户在使用过程中得到充分帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 热失控 | 检查电路布局,增加散热措施,确保环境温度不超出规定范围。 |
    | 电流不稳 | 确认负载情况及电源电压,调整电路参数以保证稳定运行。 |
    | 产品损坏 | 确认安装方法是否正确,避免不当操作导致产品损坏。 |

    7. 总结和推荐


    HTEH20121T-000 功率扼流圈凭借其高性能、低轮廓设计和低损耗等特点,在多种电子设备中表现出色。其广泛的适用性和优秀的可靠性使其成为电源管理领域的理想选择。我们强烈推荐在相关应用中使用此产品。
    综上所述,乾坤科技的HTEH20121T-000 功率扼流圈是一款非常值得信赖的产品,特别适用于需要高效电源管理和紧凑尺寸的应用场景。

HTEH20121T-R11MSR参数

参数
直流电阻(DCR) 13mΩ
额定电流 5.5A
Q值 -
测试频率 1MHz
电感值 110nH
饱和电流(LSAT) 6.8A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 2mm*1.2mm*1mm
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

HTEH20121T-R11MSR数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电感 CYNTEC/台湾乾坤科技 HTEH20121T-R11MSR HTEH20121T-R11MSR数据手册

HTEH20121T-R11MSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 2.98
105+ ¥ 2.88
库存: 960
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 89.4
直接购买
加入购物车
