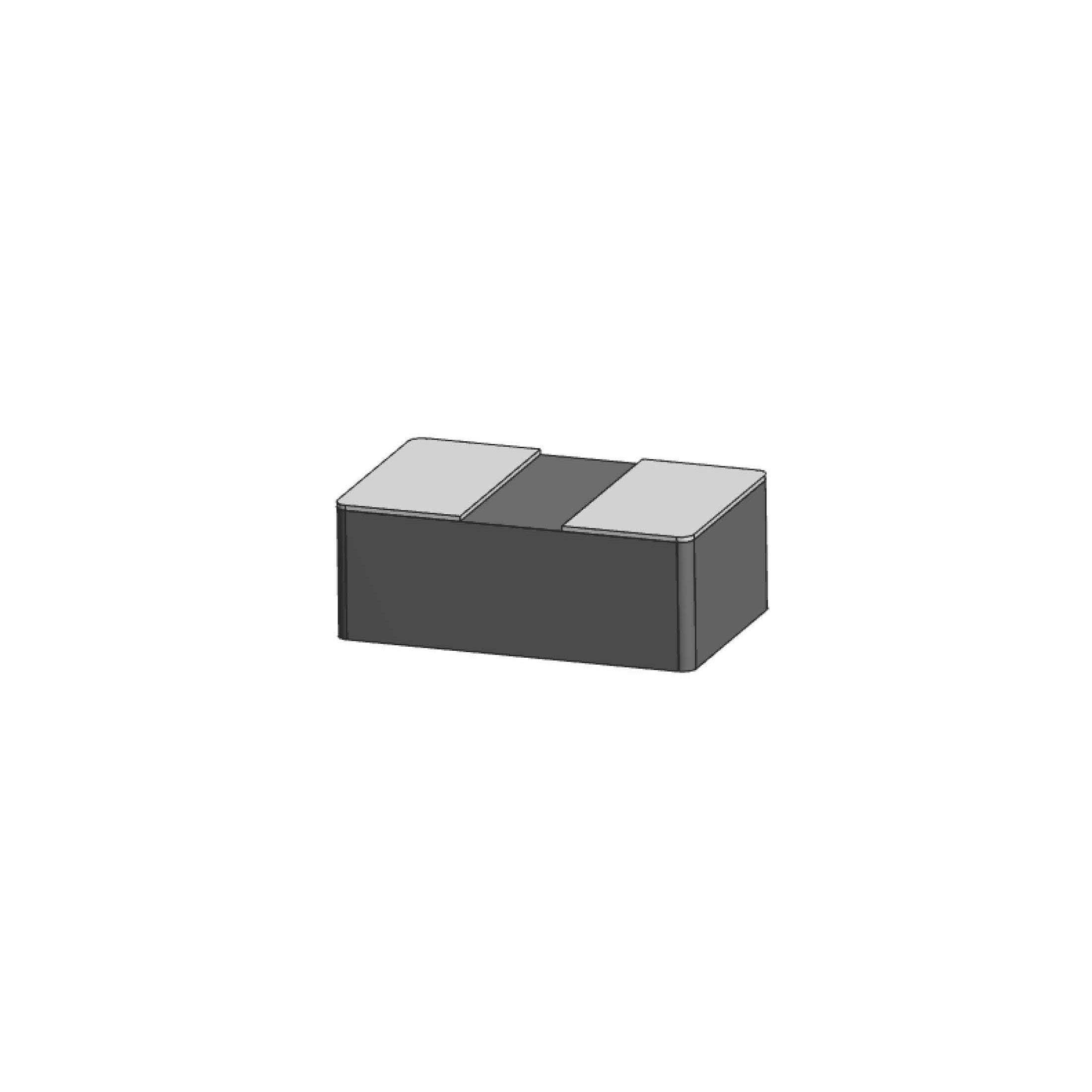

HTEX25200H-100MSR

产品分类: 贴片电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 1MHz 1.05A 850mA 10μH 760mΩ ±20% 1008 贴片安装 2.5mm*2mm*800μm
供应商型号: D-HTEX25200H-100MSR
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 贴片电感 HTEX25200H-100MSR

HTEX25200H-100MSR概述

    乾坤科技(CYNTEC CO., LTD.)Power Choke Coil HTEX25200H 技术手册解析

    1. 产品简介


    产品类型:
    乾坤科技的Power Choke Coil HTEX25200H是一款高性能的功率电感线圈,采用金属粉末芯材料制造,具备出色的性能表现和紧凑设计。
    主要功能:
    - 高电流饱和度:能承受较大的直流电流而不显著降低电感值。
    - 低功耗:通过低直流电阻(DCR)实现高效能。
    - 环保设计:100%无铅,符合RoHS标准。
    应用领域:
    - 笔记本电脑中的CPU DC/DC转换器。
    - 手机、液晶显示器、硬盘驱动器、数字摄像机、数字相机、个人数字助理等消费电子设备。
    - 薄型电路板电源模块。
    - 服务器中的电压调节模块(VRM)。

    2. 技术参数


    - 外形尺寸:
    - 长(L):2.5mm ± 0.2mm
    - 宽(W):2.0mm ± 0.2mm
    - 厚(T):最大0.8mm
    - 引脚间距(G):典型0.7mm
    - 标记说明:
    - 芯片顶部点表示绕组方向。
    - 电气特性:
    - 电感值:
    - HTEX25200H-100MSR:10.0 μH (± 20% 公差)
    - 直流电阻(DCR):
    - 最大值:760mΩ
    - 电流额定值:
    - 额定直流电流(Idc):0.85A
    - 饱和电流(Isat):1.05A
    - 温升:
    - 25℃时的温升曲线显示,在不同直流偏置电流下,电感值随温度上升而变化。

    3. 产品特点和优势


    - 高性能:
    金属粉末芯材料使得电感在高电流条件下依然保持稳定的性能,确保高效能输出。

    - 低功耗:
    通过低直流电阻设计,减少了能量损耗,提升了整体效率。

    - 环保:
    产品完全符合RoHS标准,适合绿色电子产品的需求。
    - 兼容性:
    紧凑的设计使其适用于多种薄型电路板和便携式设备中,具有广泛的适用性。

    4. 应用案例和使用建议


    - 应用场景:
    - 笔记本电脑中的DC/DC转换器:确保CPU稳定供电。
    - 消费电子设备如手机、LCD显示器等:提供高效的电力管理。
    - 服务器VRM模块:为处理器提供可靠的电压调节。
    - 使用建议:
    - 确保PCB设计合理,提供足够的散热措施,以避免过热问题。
    - 注意电路设计中的热效应,确保在实际应用中组件温度不超过125℃。

    5. 兼容性和支持


    - 兼容性:
    - 与现有电子设备和电路板设计高度兼容,适用于多种消费电子及服务器系统。
    - 支持和服务:
    - 如需其他规格型号,请联系乾坤科技获取更多信息和支持。

    6. 常见问题与解决方案


    - 问题1:电感值随温度变化较大怎么办?
    - 解决方案:优化电路布局,增加散热措施,确保运行温度不超过推荐范围。

    - 问题2:如何选择合适的型号?
    - 解决方案:根据实际应用需求选择合适电感值和电流等级的产品。

    7. 总结和推荐


    总结:
    - 乾坤科技的Power Choke Coil HTEX25200H在高性能、低功耗和环保方面表现出色,特别是在笔记本电脑和服务器中的应用具有明显的优势。
    推荐:
    - 该产品非常适合于需要高电流处理能力和低功耗特性的应用场景,推荐用于高端消费电子和服务器领域。

HTEX25200H-100MSR参数

参数
直流电阻(DCR) 760mΩ
额定电流 850mA
Q值 -
测试频率 1MHz
电感值 10μH
饱和电流(LSAT) 1.05A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 2.5mm*2mm*800μm
通用封装 1008
安装方式 贴片安装
包装方式 卷带包装

HTEX25200H-100MSR数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电感 CYNTEC/台湾乾坤科技 HTEX25200H-100MSR HTEX25200H-100MSR数据手册
