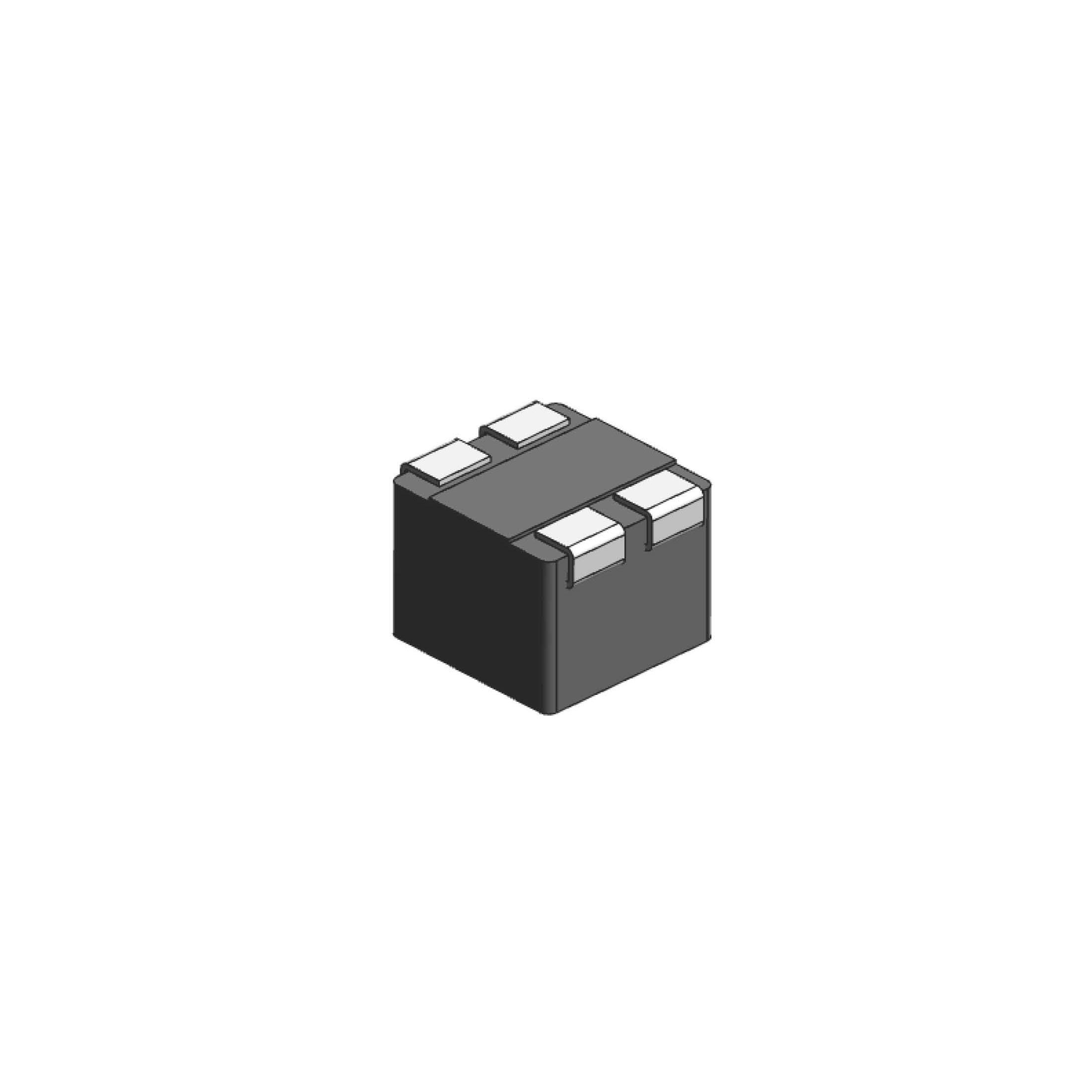

VCSC108T-150MS6K

产品分类: 贴片电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 100KHz 9.1A 4.6A 15μH 46.8mΩ ±20% 标准安装,贴片安装 10.8mm*10mm*8mm
供应商型号: D-VCSC108T-150MS6K
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 贴片电感 VCSC108T-150MS6K

VCSC108T-150MS6K概述

    电子元器件技术手册:乾坤科技 Power Choke Coil VCSC108T MS6K型

    产品简介


    乾坤科技(CYNTEC CO., LTD.)生产的 Power Choke Coil VCSC108T MS6K型电感器是一款专为汽车和其他需要高性能和可靠性的应用而设计的器件。这种电感器采用金属磁芯,可以实现高饱和电流和低直流电阻(DCR),并且符合RoHS标准及无卤素要求。它被广泛应用于单端隔离升压电路(SEPIC)及其他电源管理场合。

    技术参数


    以下是从技术手册中提取的技术规格:
    | 产品型号 | 电感量 (μH) | DCR (mΩ) | 额定电流 (A) | 饱和电流 (A) | 额定电压 (V) | 最大温度 (℃) |

    | VCSC108T-100MS6K | 10 | 31.0 | 5.3 | 12.4 | 75 | 10.6 |
    | VCSC108T-150MS6K | 15 | 39.0 | 5.0 | 10.6 | 75 | 9.1 |
    | VCSC108T-220MS6K | 22 | 83.0 | 3.4 | 8.3 | 75 | 7.1 |
    | VCSC108T-470MS6K | 47 | 108.0 | 2.9 | 6.1 | 55 | 5.2 |

    产品特点和优势


    - 高性能:通过金属磁芯实现了高饱和电流。
    - 低损耗:具有低直流电阻,减少功耗。
    - 环保合规:符合RoHS标准及无卤素要求。
    - 车规认证:已通过AEC-Q200认证,适用于汽车电子应用。
    - 宽温范围:能够在-55℃至+165℃的工作温度范围内稳定运行。

    应用案例和使用建议


    - 应用案例:用于汽车电源管理系统,尤其适用于单端隔离升压电路(SEPIC)。
    - 使用建议:
    - 确保电感器在使用时的环境温度不超过165℃,尤其是结合电路设计和散热方案。
    - 在进行清洗处理时避免使用对电感器有害的溶剂和超声波清洗机。

    兼容性和支持


    - 兼容性:由于产品经过严格的AEC-Q200认证,因此在汽车电子应用中具备广泛的兼容性。
    - 支持:提供详细的应用指南和技术支持,包括电感器的焊接工艺曲线(Reflow Profile)。

    常见问题与解决方案


    - 问题1:电感器在高温环境下工作时的温升问题。
    - 解决方案:根据应用的实际情况,考虑增加散热措施或选择更高额定温度的产品。

    - 问题2:在清洗过程中出现的性能降低问题。
    - 解决方案:尽量避免使用会对电感器性能产生负面影响的清洗方法和材料,如需清洗,请联系制造商获取专业建议。

    总结和推荐


    乾坤科技的Power Choke Coil VCSC108T MS6K型电感器凭借其高饱和电流、低直流电阻、环保合规及AEC-Q200认证等特点,在汽车电子和其他需要高可靠性的应用中表现出色。我们强烈推荐这一产品,尤其是对于需要高性能和宽温度范围的应用场合。同时,公司提供的技术支持和详细的使用指南也将有助于确保产品在实际应用中的最佳表现。

VCSC108T-150MS6K参数

参数
直流电阻(DCR) 46.8mΩ
额定电流 4.6A
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 9.1A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 10.8mm*10mm*8mm
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装

VCSC108T-150MS6K数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电感 CYNTEC/台湾乾坤科技 VCSC108T-150MS6K VCSC108T-150MS6K数据手册

VCSC108T-150MS6K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 21.95
105+ ¥ 21.23
库存: 300
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 658.5
