VCMT063T-150MN5TM

产品分类: 贴片电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 100KHz 2.4A 2.9A 15μH 110mΩ ±20% 标准安装,贴片安装 6.95mm*6.6mm*3mm
供应商型号: D-VCMT063T-150MN5TM
供应商: 期货订购
标准整包数: 1

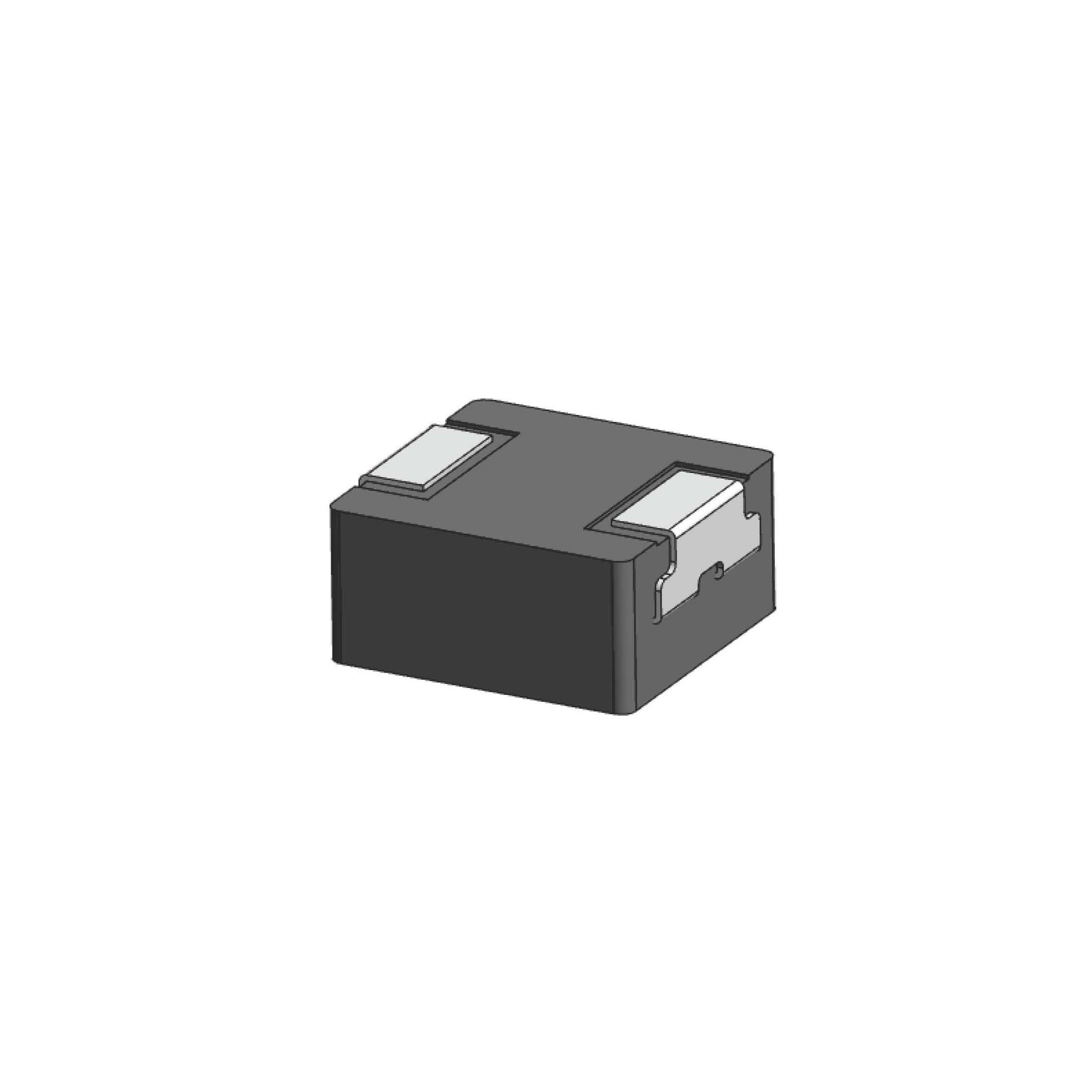

CYNTEC/台湾乾坤科技 贴片电感 VCMT063T-150MN5TM

VCMT063T-150MN5TM概述

    乾坤科技CYNVC-19X-030型号电感器技术手册

    产品简介


    乾坤科技股份有限公司生产的CYNVC-19X-030型号电感器是一款高性能功率电感器,属于铁氧体磁芯电感器类型。它具备低损耗、高饱和电流、宽泛的工作温度范围等特点,适用于汽车和其他需要高可靠性的工业应用场合。其独特的金属粉末磁芯设计确保了在高频下的优秀表现,能够满足RoHS及无卤素的要求。

    技术参数


    | 零件编号 | 电感量(μH) | 直流电阻(mΩ) | 额定电流(A) | 饱和电流(A) | 工作电压(V) |
    |
    | VCMT063T-R47MN5TM | 0.47 | 3.85 / 4.62 | 15.3 / 16.3 | 17.0 | 75 |
    | VCMT063T-1R0MN5TM | 1.0 | 6.5 / 7.8 | 11.7 / 13.0 | 13.0 | 75 |
    | VCMT063T-1R5MN5TM | 1.5 | 10.9 / 12.5 | 9.5 / 11.6 | 10.6 | 75 |
    | VCMT063T-2R2MN5TM | 2.2 | 15.0 / 16.5 | 8.1 / 8.0 | 9.0 | 75 |
    | VCMT063T-3R3MN5TM | 3.3 | 22.5 / 26.0 | 6.8 / 8.3 | 7.5 | 75 |
    | VCMT063T-4R7MN5TM | 4.7 | 31.5 / 33.4 | 5.4 / 6.0 | 6.0 | 75 |
    | VCMT063T-6R8MN5TM | 6.8 | 41.5 / 46.8 | 5.0 / 4.5 | 5.5 | 75 |
    | VCMT063T-100MN5TM | 10.0 | 61.0 / 70.5 | 3.6 / 3.5 | 4.0 | 75 |
    | VCMT063T-150MN5TM | 15.0 | 96.0 / 110.0| 2.9 / 2.8 | 3.2 | 75 |
    | VCMT063T-220MN5TM | 22.0 | 163.0 / 174.0| 2.5 / 2.4 | 2.8 | 75 |

    产品特点和优势


    - 高饱和电流:通过金属粉末磁芯设计实现,提供出色的高频响应能力。
    - 低损耗:采用低直流电阻(DCR),减少能量损失。
    - 符合标准:符合RoHS及无卤素标准,环保且安全。
    - 应用广泛:适用于多种工业场合,尤其适合汽车应用。

    应用案例和使用建议


    该电感器广泛应用于汽车电子系统、工业电源等领域。例如,在汽车电池充电系统中,该电感器可以有效稳定输出电压并减少纹波。使用时应注意散热设计,避免温度过高导致性能下降。建议使用高质量的PCB布局,确保电感器的性能达到最佳状态。

    兼容性和支持


    此型号电感器与其他标准电子元件具有良好的兼容性,易于集成到现有的电路设计中。乾坤科技提供全面的技术支持和售后服务,包括安装指导、故障排除和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 性能随温度变化而降低 | 确保电路工作温度不超过155℃,进行适当的散热设计。 |
    | 长时间运行后出现过热现象 | 检查电路设计和组件布局,增加散热措施。 |
    | 清洗过程中性能下降 | 使用适合的清洗剂,如异丙醇,避免使用可能损害电感器的清洗剂。|

    总结和推荐


    总体来看,CYNVC-19X-030型号电感器以其高性能、低损耗、高可靠性等优势,在工业和汽车应用中表现出色。我们强烈推荐使用该产品以提升系统整体性能。对于需要高度稳定性和可靠性的项目,该电感器无疑是理想的选择。

VCMT063T-150MN5TM参数

参数
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 2.4A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 110mΩ
额定电流 2.9A
长*宽*高 6.95mm*6.6mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装

VCMT063T-150MN5TM数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电感 CYNTEC/台湾乾坤科技 VCMT063T-150MN5TM VCMT063T-150MN5TM数据手册

VCMT063T-150MN5TM封装设计

查看详情并下载
Symbol
Footprint
3D Model
