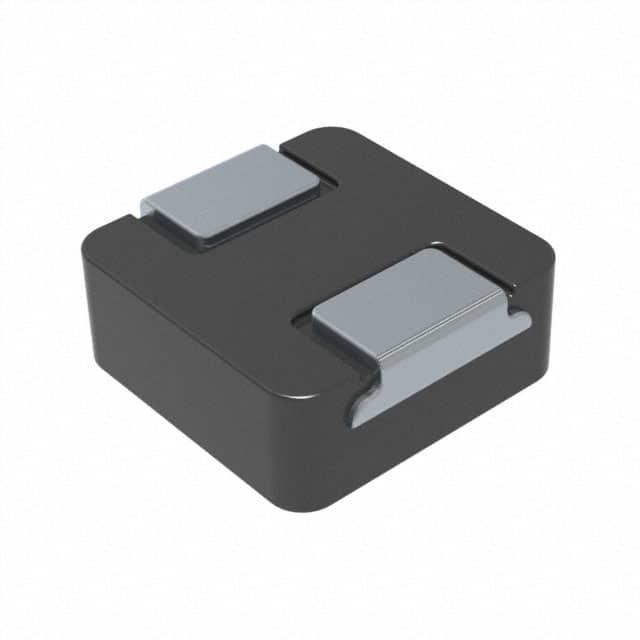

VCMT053T-1R0MN5

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技
产品描述: Power Choke 1uH 20% 100KHz Metal Dust 9.3A 0.0115Ohm DCR Automotive T/R
供应商型号: D-VCMT053T-1R0MN5
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 电源配件 VCMT053T-1R0MN5

VCMT053T-1R0MN5概述


    产品简介


    乾坤科技股份有限公司(CYNTEC)近期发布了一款高性能电感器——VCMT053T系列金属磁粉芯功率扼流圈。该产品广泛应用于汽车电子系统,以其高饱和电流、低直流电阻(DCR)和低损耗等特点,在多种应用场景中表现出色。电感器是电力电子系统中的关键组件,负责储存和释放电能,常用于滤波、耦合、扼流和信号处理等多种场合。

    技术参数


    以下为该型号电感器的主要技术规格:
    - 产品型号:VCMT053T系列
    - 工作温度范围:-55℃至+155℃
    - 封装尺寸:5.45±0.35 mm x 5.25±0.20 mm x 2.8±0.2 mm
    - 端口定义:Pin 1 和 Pin 2
    - 磁芯材料:金属粉末
    - 电流规格:
    - 饱和电流:最大可承受11.2A(型号R33)
    - 直流电阻(DCR):最小值为3.3 mΩ(型号R33),最大值为129.5 mΩ(型号100)
    - 电感值:
    - R33:0.33 μH
    - R68:0.68 μH
    - 3R3:3.3 μH
    - 4R7:4.7 μH
    - 6R8:6.8 μH
    - 100:10 μH
    - 150:15 μH
    - 额定电压:最高可达50V

    产品特点和优势


    VCMT053T系列电感器具备多项独特功能,使其在众多同类产品中脱颖而出:
    - 高性能:由金属粉末磁芯制成,能够提供高达11.2A的饱和电流。
    - 低损耗:通过低直流电阻(DCR)设计实现了高效率。
    - 超薄设计:厚度仅2.8 mm,适用于空间受限的应用环境。
    - 环保认证:符合RoHS标准并采用无卤素材料。
    - 高频率适应性:可以对应较高频率需求。
    这些特点使其成为各种电力电子设备的理想选择,特别是在汽车电子领域,因为其能够在极端温度下稳定运行,并且具备良好的热管理能力。

    应用案例和使用建议


    应用案例
    - 汽车电子系统:例如引擎控制单元(ECU)、变速箱控制系统等,这些系统需要在高温、振动等恶劣环境下可靠运行,VCMT053T系列电感器能够满足这一需求。
    - 电源管理系统:在服务器、通信基站等大型电源管理系统中,VCMT053T系列电感器由于其出色的饱和电流和热管理能力,成为电路设计中的关键部件。
    使用建议
    - 散热管理:确保电感器周围有足够的散热空间,避免温度过高导致性能下降。
    - 正确放置:在PCB布局时,应避免将电感器与其他发热源靠近,以减少温升对性能的影响。
    - 合理规划电路:根据电感器的饱和电流和直流电阻特性进行电路设计,以避免过载。

    兼容性和支持


    VCMT053T系列电感器在设计上考虑到了与主流PCB制造工艺和自动化组装流程的兼容性,适用于自动化表面贴装工艺。公司提供了详尽的技术支持文档和售后服务,包括但不限于:
    - 产品选型指南
    - 技术咨询服务
    - 快速响应客户反馈机制
    如果您需要将此产品用于特定的应用场景,或者有任何关于安装、调试方面的问题,请及时联系技术支持团队获取帮助。

    常见问题与解决方案


    - Q: 清洁过程中电感器的性能会降低吗?
    - A: 是的,如果使用特定化学清洁剂或高压清洗方式,可能导致性能下降。建议使用无溶剂清洁剂,并咨询供应商确认清洁方法。

    - Q: 如何判断电感器是否过热?
    - A: 可以通过测量绕组的温度来确定。若发现温度超过155℃,则可能需要采取措施降温,比如改善通风条件或增加冷却装置。

    总结和推荐


    总体而言,VCMT053T系列金属磁粉芯功率扼流圈是一款集高性能、低损耗及宽工作温度范围于一身的产品,特别适合在汽车电子及其他电力电子系统中作为核心元件使用。其出色的热管理能力和高可靠性使其在市场上具有较强的竞争力。因此,强烈推荐在相关应用项目中选用此款电感器。

VCMT053T-1R0MN5参数

参数
类型 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VCMT053T-1R0MN5数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 VCMT053T-1R0MN5 VCMT053T-1R0MN5数据手册

VCMT053T-1R0MN5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 12.21
105+ ¥ 11.81
库存: 960
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 366.3
