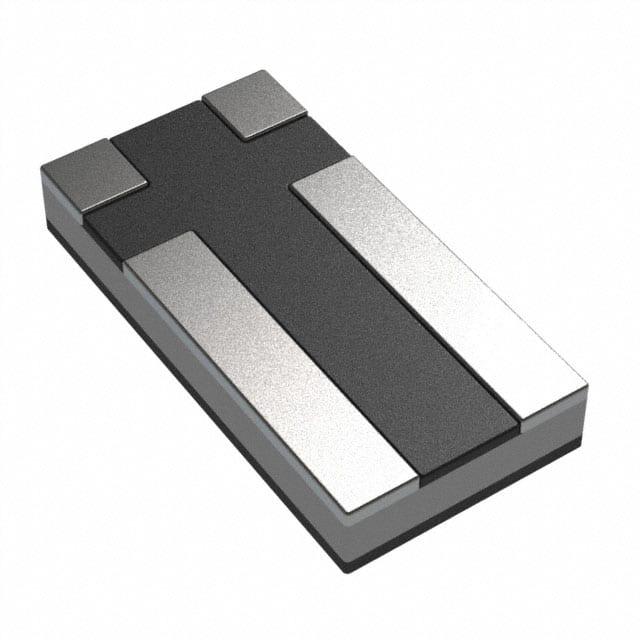

RL1632T4F-R010-FNH

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技
产品描述: Res 0612 0.01 Ohm 1% 1W Pad SMD T/R
供应商型号: D-RL1632T4F-R010-FNH
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 电源配件 RL1632T4F-R010-FNH

RL1632T4F-R010-FNH概述


    产品简介


    乾坤科技SMH60000TFNH 是一款1W功率的电阻器,尺寸为1.6mm x 3.2mm,适用于电流感应。该产品具有低电阻特性,并采用四终端设计,以满足现代电子设备对精确电流测量的需求。广泛应用于各种电子设备中,如电源管理、通信设备和工业控制等领域。

    技术参数


    - 型号标识:RL1632T4F – □□□□ – □ NH
    - □□□□: 表示电阻值,如0R5m表示0.5毫欧,R001表示1毫欧。
    - □: 表示容差范围,如F(±1%),G(±2%)等。
    - NH: 表示锡镀层,符合无铅、无卤素标准。
    - 规格尺寸:
    - 长度(L): 3.2mm ± 0.20mm
    - 宽度(W): 1.6mm + 0.15mm - 0.20mm
    - 引脚间距(B1, B2, B3, B4): 0.5mm ± 0.20mm
    - 厚度(t): <2mΩ时0.7mm ± 0.20mm;≥2mΩ时0.6mm ± 0.20mm
    - 额定参数:
    - 功率等级: 1W
    - 电阻值: 0.5mΩ, 0.75mΩ, 1mΩ, 1.5mΩ, 2mΩ~5mΩ
    - 温度系数: ±300ppm/℃, ±150ppm/℃, ±100ppm/℃
    - 电阻容差: ±1%, ±2%, ±3%, ±5%
    - 额定电压: \( \sqrt{PR} \)
    - 绝缘电阻: 超过100MΩ
    - 工作温度范围:-55℃ 至 +150℃

    产品特点和优势


    1. 低电阻:0.5mΩ到5mΩ,适用于高精度电流感应应用。
    2. 四终端设计:提高电流感应精度,减少测量误差。
    3. 无铅无卤素:环保材料,符合国际安全标准。
    4. 高可靠性:通过多项严格的测试标准,如热冲击、湿度耐受、机械冲击等。
    5. 广泛的适用范围:工作温度范围广,适合不同环境下的应用需求。

    应用案例和使用建议


    - 应用案例:广泛应用于电源管理和通信设备中的电流监测。
    - 使用建议:
    - 在PCB设计中避免在焊盘间布线,以防止电路短路。
    - 确保焊盘尺寸与推荐规格一致,以保证良好的焊接效果。
    - 使用推荐的焊接温度和时间,确保良好的焊接质量。

    兼容性和支持


    - 兼容性:该产品可与多种PCB设计兼容,符合JIS C 5201-1标准。
    - 厂商支持:乾坤科技提供详细的技术文档和支持服务,确保用户在使用过程中得到充分支持。

    常见问题与解决方案


    - Q1: 产品是否支持高温环境?
    - A1: 支持。产品的工作温度范围为-55℃至+150℃。
    - Q2: 如何判断焊接质量?
    - A2: 确保焊接后的电阻覆盖率达到95%以上,可通过肉眼检查或使用显微镜确认。
    - Q3: 产品是否有抗振动能力?
    - A3: 产品通过机械冲击测试,抗振动能力强,可在苛刻环境下稳定工作。

    总结和推荐


    乾坤科技SMH60000TFNH 是一款高性能的电流感应电阻器,适用于多种应用场景。其独特的低电阻和四终端设计使其在电流测量方面表现出色,而通过的严格测试标准也保证了其高可靠性。对于需要高精度电流测量的应用场合,我们强烈推荐这款产品。其出色的性能和广泛的适用范围使其在市场上具备很强的竞争力。

RL1632T4F-R010-FNH参数

参数
类型 -
通用封装 0612
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RL1632T4F-R010-FNH数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 RL1632T4F-R010-FNH RL1632T4F-R010-FNH数据手册

RL1632T4F-R010-FNH封装设计

查看详情并下载
Symbol
Footprint
3D Model
