首页  >  产品百科  >  HTEK20161T-1R0MSR

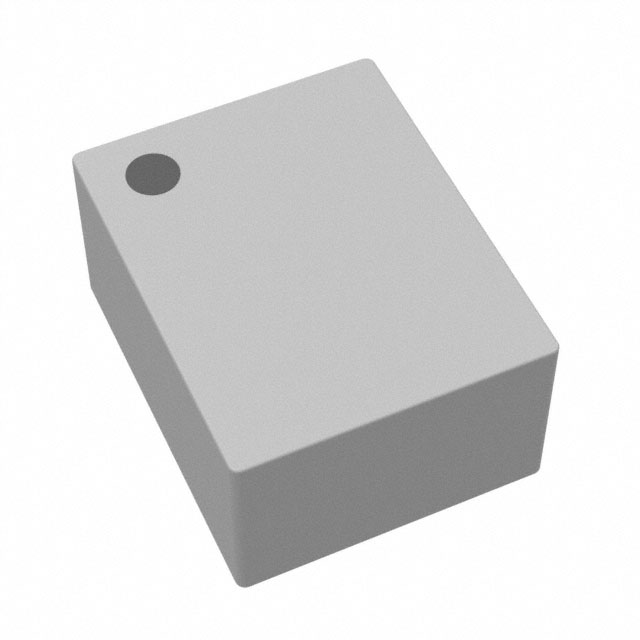

HTEK20161T-1R0MSR

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技
产品描述: Power Choke 1uH 20% 1MHz Metal Dust 4.1A 0.043Ohm DCR 0806
供应商型号: D-HTEK20161T-1R0MSR
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 电源配件 HTEK20161T-1R0MSR

HTEK20161T-1R0MSR概述

    Power Choke Coil HTEK20161T MSR型产品技术手册

    产品简介


    产品类型:功率扼流圈
    主要功能:用于直流电路中的电感储能和电流限制,适用于高频率应用。
    应用领域:笔记本电脑中的CPU DC/DC转换器,手机,液晶显示器,硬盘驱动器(HDD),数码摄像机(DVC),数码相机(DSC),个人数字助理(PDA)等便携式设备中的电源管理;服务器中的电压调节模块(VRM);以及薄型印刷电路板上的电源模块。

    技术参数


    - 尺寸:2.0 mm x 1.6 mm x 1.0 mm(厚度最大为1.0 mm)
    - 额定电感:0.47 µH(HTEK20161T-R47MSR)、1.0 µH(HTEK20161T-1R0MSR)
    - 直流电阻(DCR):典型值为18 mΩ(HTEK20161T-R47MSR),35 mΩ(HTEK20161T-1R0MSR)
    - 饱和电流(Isat):典型值为5.5 A(HTEK20161T-R47MSR),4.2 A(HTEK20161T-1R0MSR)
    - 热态电流(Idc):典型值为4.8 A(HTEK20161T-R47MSR),4.1 A(HTEK20161T-1R0MSR)
    - 温度范围:-55℃ 至 +125℃
    - RoHS合规性:完全无铅,符合RoHS标准
    - 测试条件:1 MHz,1.0 Vrms

    产品特点和优势


    - 高能效:采用金属粉末芯材料,能够在较宽的电流范围内保持高效的电感性能。
    - 低损耗:通过降低直流电阻(DCR)实现低损耗。
    - 紧凑设计:超薄设计,厚度仅为1.0 mm,适合空间受限的应用。
    - 兼容性强:易于集成到现有的电路设计中,具有广泛的适用性。

    应用案例和使用建议


    - 笔记本电脑中的CPU DC/DC转换器:这种小型化的扼流圈能够有效管理高频信号,确保稳定的电力供应。
    - 便携式设备中的电源管理:如手机、LCD显示器、硬盘驱动器等,利用其紧凑的设计满足轻薄的需求。
    - 服务器中的电压调节模块(VRM):提供可靠的电感性能,有助于提高服务器的整体效率。
    使用建议:
    - 在高温环境下使用时,应考虑电路设计、元件布局、PCB布线、气流等因素对温度的影响。
    - 根据具体应用场景选择合适的电感值和饱和电流。
    - 在进行电路设计时,务必确认扼流圈的工作温度不超过125℃,以保证其正常运行。

    兼容性和支持


    - 兼容性:HTEK20161T系列功率扼流圈与多种常见的便携式电子设备和服务器系统兼容。
    - 支持:制造商提供了详细的用户指南和技术文档,确保客户能够顺利使用产品。如有任何技术问题,可联系厂商获取技术支持。

    常见问题与解决方案


    1. Q: 该扼流圈的最大工作电流是多少?
    - A: 根据产品型号不同,HTEK20161T-R47MSR的最大饱和电流为5.5 A,HTEK20161T-1R0MSR的最大饱和电流为4.2 A。
    2. Q: 是否需要特殊散热措施?
    - A: 根据应用环境的不同,可能需要适当的散热措施来确保扼流圈在最高工作温度范围内稳定运行。确保电路设计考虑了温度上升的因素。

    总结和推荐


    综上所述,HTEK20161T系列功率扼流圈以其紧凑的设计、高效能、低损耗等特点,在各种便携式电子设备和服务器系统中表现出色。它特别适合于高频应用和空间受限的应用场合。因此,我们强烈推荐这一产品给需要高性能电感器的用户。

HTEK20161T-1R0MSR参数

参数
类型 -
通用封装 0806
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HTEK20161T-1R0MSR数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 HTEK20161T-1R0MSR HTEK20161T-1R0MSR数据手册

HTEK20161T-1R0MSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
