VCHA075D-100MS6

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技
产品描述: Power Choke 10uH 20% 100KHz Metal Dust 4.7A 0.038Ohm DCR Automotive T/R
供应商型号: VCHA075D-100MS6
供应商: 国内现货
标准整包数: 500

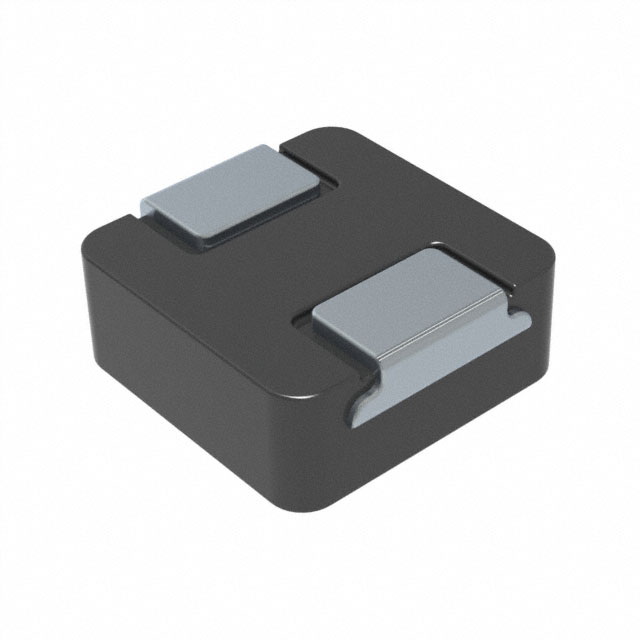

CYNTEC/台湾乾坤科技 电源配件 VCHA075D-100MS6

VCHA075D-100MS6概述

    乾坤科技(CYNTEC)Power Choke Coil VCHA075D MS6型电感器技术手册解析

    一、产品简介


    乾坤科技(CYNTEC)的VCHA075D MS6型电感器是一种高性能、低损耗的功率电感器,适用于多种汽车及其他电子应用场合。该产品利用金属粉末芯实现高饱和电流性能,并通过优化设计实现了较低的外形尺寸,同时符合RoHS和无卤素标准,具备AEC-Q200认证。

    二、技术参数


    1. 基本规格:
    - 额定电流范围:根据不同型号从2.0A到16.3A不等
    - 饱和电流范围:根据型号从3.2A到16.3A不等
    - 感量范围:1.5μH至680μH
    - 直流电阻范围:6.1mΩ至222mΩ
    - 工作温度范围:-55℃至+165℃
    2. 尺寸与安装:
    - 尺寸规格:7.70 mm ± 0.35 长 x 7.2 mm ± 0.3 宽 x 5.2 mm ± 0.2 高
    - 针脚配置:Pin 1和Pin 2
    3. 电气特性:
    - 感量容差:±20%
    - 测试条件:100kHz,1.0Vrms
    - 额定电流计算依据:ΔT ≈ 40℃

    三、产品特点和优势


    1. 高饱和电流性能:得益于金属粉末芯,能够承受更高的直流偏置电流,满足严苛的应用需求。
    2. 低损耗与高效率:低直流电阻设计降低了工作过程中的能量损失,提升了整体效率。
    3. 环保与安全:产品符合RoHS和无卤素标准,且经过AEC-Q200认证,适合对环境和安全性有较高要求的应用场合。

    四、应用案例和使用建议


    该产品广泛应用于汽车电子系统中,例如发动机管理系统、车身控制模块等。对于需要高可靠性、高电流承载能力及高效能的场合尤为适用。建议在使用过程中充分考虑电路设计和散热措施,以确保产品能在最佳状态下运行。具体实例可参见手册中提供的推荐土地图案尺寸及实际应用案例。

    五、兼容性和支持


    产品兼容标准SMT工艺,便于自动化组装。厂家提供详细的焊接工艺参考,包括再流焊和手工焊的参数设置,确保正确安装和后续维护。

    六、常见问题与解决方案


    1. 清洗注意事项:
    - 若采用特定溶剂清洗,可能会导致性能下降。建议采用温和清洗方法。
    2. 超声波清洗风险:
    - 高功率超声波可能损坏电感器本体,如需进行此类操作请事先联系供应商。

    七、总结和推荐


    综上所述,乾坤科技(CYNTEC)的VCHA075D MS6型电感器凭借其卓越的饱和电流性能、低损耗以及良好的环境适应性,在汽车电子及其它高端应用领域表现出色。其紧凑的设计和高标准的生产质量使得该产品在市场上具有较强的竞争力。推荐给需要高可靠性和高效能电感器的项目使用。

VCHA075D-100MS6参数

参数
类型 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VCHA075D-100MS6数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 VCHA075D-100MS6 VCHA075D-100MS6数据手册

VCHA075D-100MS6封装设计

查看详情并下载
Symbol
Footprint
3D Model
