VCMT063T-3R3MN5T

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技
产品描述:
供应商型号: D-VCMT063T-3R3MN5T
供应商: 期货订购
标准整包数: 1

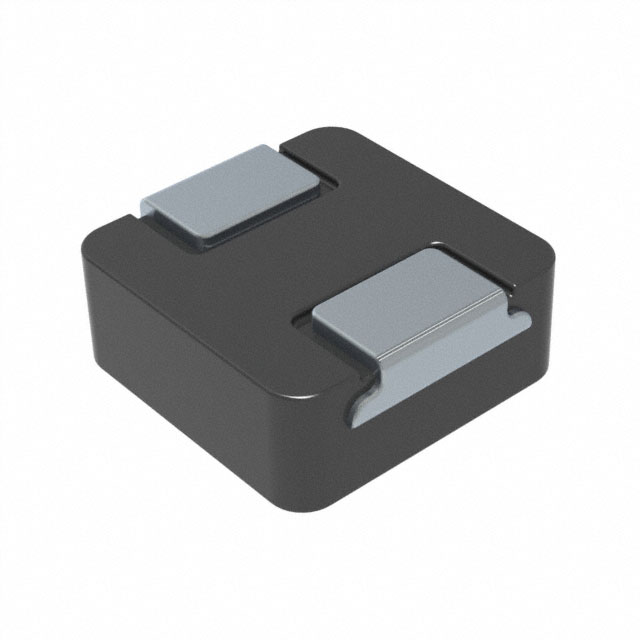

CYNTEC/台湾乾坤科技 电源配件 VCMT063T-3R3MN5T

VCMT063T-3R3MN5T概述

    Power Choke Coil VCMT063T MN5T 技术手册概述
    本文档提供了乾坤科技股份有限公司生产的Power Choke Coil VCMT063T MN5T的详细技术手册内容,涵盖了产品的基本介绍、技术参数、特点与优势、应用案例、兼容性、常见问题解决方案以及总体评估和推荐。

    产品简介


    产品类型:Power Choke Coil(功率扼流圈)
    主要功能:用于汽车等应用中的电感稳定和滤波
    应用领域:主要用于汽车应用,如电源管理、稳压电路和EMI抑制等

    技术参数


    | 参数名称 | 型号 | Inductance (µH) | Rdc (mΩ) | Heat Rating Current (A) | Saturation Current (A) |
    |
    | VCMT063T-R47MN5T | 0.47 | 3.85 | 4.62 | 17.0 | 16.3 |
    | VCMT063T-1R0MN5T | 1.0 | 6.5 | 7.8 | 13.0 | 12.5 |
    | VCMT063T-1R5MN5T | 1.5 | 10.9 | 12.5 | 10.5 | 9.0 |
    | VCMT063T-2R2MN5T | 2.2 | 15.0 | 16.5 | 9.0 | 8.0 |
    | VCMT063T-3R3MN5T | 3.3 | 22.5 | 26.0 | 7.5 | 7.5 |
    | VCMT063T-4R7MN5T | 4.7 | 31.5 | 33.4 | 6.0 | 6.0 |
    | VCMT063T-6R8MN5T | 6.8 | 41.5 | 46.8 | 5.5 | 4.5 |
    | VCMT063T-100MN5T | 10.0 | 61.0 | 70.5 | 4.0 | 3.5 |
    | VCMT063T-150MN5T | 15.0 | 96.0 | 110.0 | 3.2 | 2.8 |
    | VCMT063T-220MN5T | 22.0 | 163.0 | 174.0 | 2.5 | 2.4 |
    注释:
    - 所有测试数据均参考于25°C的环境温度。
    - 测试条件:100kHz, 1.0Vrms。
    - 操作温度范围:-55°C至+155°C。
    - 额定电流取决于较低值:饱和电流或加热电流。

    产品特点和优势


    - 高效率:由金属粉末芯制成,具有高的Isat值。
    - 低轮廓设计:厚度最大为3.0mm。
    - 低损耗:通过低电阻实现。
    - 高频响应:能够应对高达1MHz的频率。
    - 符合RoHS和无卤素标准。
    - AEC-Q200认证。

    应用案例和使用建议


    - 应用案例:广泛应用于汽车的电源管理系统,稳压电路和EMI抑制。
    - 使用建议:
    - 在设计电路时要考虑到环境温度的影响。
    - 使用超声波清洗可能会损坏部件,建议采用其他方法清洗。
    - 调整印制电路板(PCB)的尺寸和厚度,确保良好的气流以降低温度。

    兼容性和支持


    - 本产品与其他电子元器件和设备具有良好的兼容性,符合汽车行业的标准。
    - 供应商提供详尽的技术支持和维护服务,可通过联系公司获取进一步的信息。

    常见问题与解决方案


    - 问题:是否可以在清洗剂中浸泡?
    - 解答:否,某些清洗剂可能大幅降低性能,建议使用替代方法清洗。
    - 问题:是否能承受高温?
    - 解答:最高工作温度为155°C,需注意环境条件和电路设计以避免温度过高。

    总结和推荐


    Power Choke Coil VCMT063T MN5T是一款高性能的功率扼流圈,适用于汽车领域的多种应用。其卓越的性能、稳定的品质和广泛的兼容性使其在市场上具有较高的竞争力。整体来看,这是一款值得推荐的产品,特别是在需要高效稳定的电感器的场合下。
    通过以上各部分的综述,可以看出这款产品不仅具备优良的技术指标和性能参数,还拥有广泛的应用场景和优秀的客户支持,非常适合汽车领域的各种需求。

VCMT063T-3R3MN5T参数

参数
类型 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VCMT063T-3R3MN5T数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 VCMT063T-3R3MN5T VCMT063T-3R3MN5T数据手册

VCMT063T-3R3MN5T封装设计

查看详情并下载
Symbol
Footprint
3D Model
