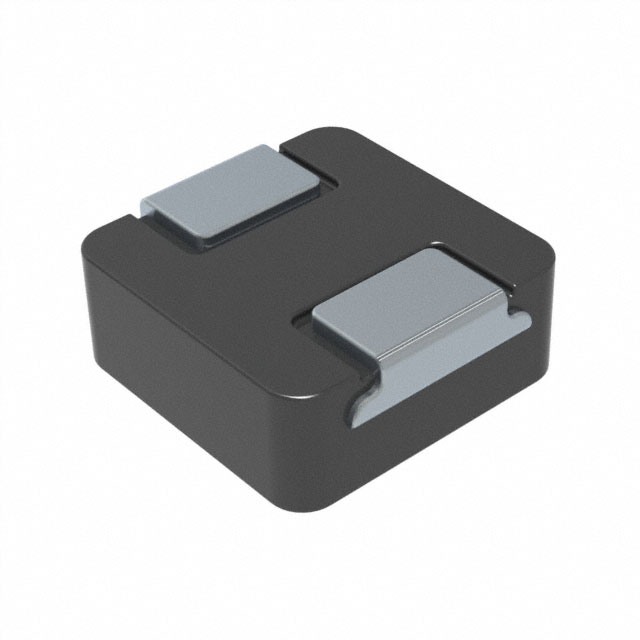

VCMT063T-1R0MN5T

产品分类: 贴片电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 100KHz 12.5A 13A 1μH 7.8mΩ ±20% 2525 标准安装,贴片安装 6.95mm*6.6mm*3mm
供应商型号: 2037-VCMT063T-1R0MN5TCT-ND
供应商: Digi-Key
标准整包数: 1
CYNTEC/台湾乾坤科技 贴片电感 VCMT063T-1R0MN5T

VCMT063T-1R0MN5T概述

    乾坤科技股份有限公司 Power Choke Coil VCMT063T MN5T 型号技术手册

    1. 产品简介


    乾坤科技股份有限公司(CYNTEC)生产的Power Choke Coil VCMT063T MN5T是一款高性能的电感线圈,广泛应用于汽车电子等领域。该产品采用金属粉末芯设计,具有高电流密度和低损耗的特点,适用于高频电路中。产品尺寸小且厚度薄,符合RoHS标准和无卤素要求,适用于严格的环保要求。

    2. 技术参数


    - 基本规格
    - 尺寸:W x L x H x B1 = 6.6mm x 8.4mm x 3.3mm x 4.3mm
    - 重量:未提及
    - 材质:金属粉末芯
    - 电气特性
    - 额定电流:见下表
    - 饱和电流:见下表
    - 电阻直流:见下表
    - 感应系数:0.47μH 到 22.0μH
    - 温度范围:-55℃到+155℃
    - 工作频率:最高可达1MHz
    | 感应系数 (μH) | 直流电阻 (mΩ) | 饱和电流 (A) | 热效应电流 (A) |
    ||
    | 0.47 | 3.85 | 17.0 | 16.3 |
    | 1.0 | 6.5 | 13.0 | 12.5 |
    | 1.5 | 10.9 | 10.5 | 9.0 |
    | 2.2 | 15.0 | 9.0 | 8.0 |
    | 3.3 | 22.5 | 7.5 | 7.5 |
    | 4.7 | 31.5 | 6.0 | 6.0 |
    | 6.8 | 41.5 | 5.5 | 4.5 |
    | 10.0 | 61.0 | 4.0 | 3.5 |
    | 15.0 | 96.0 | 3.2 | 2.8 |
    | 22.0 | 163.0 | 2.5 | 2.4 |
    - 封装信息
    - 包装尺寸:具体见包装手册
    - 加工方法:回流焊接(255~260℃)

    3. 产品特点和优势


    - 高性能:由金属粉末芯材料制成,确保了良好的电气性能。
    - 低损耗:低直流通路电阻,减少了能量损失。
    - 低轮廓:最大厚度仅3.0mm,适合紧凑的设计。
    - 高温适用:宽广的工作温度范围,最高可至155℃。
    - 环保认证:符合RoHS和无卤素标准,适用于环保要求高的应用。
    - 认证:通过AEC-Q200认证,适用于汽车电子行业。

    4. 应用案例和使用建议


    - 汽车应用:适用于电动车、混合动力车等高可靠性要求的场合。
    - 电路板布局:为了实现最佳性能,需要考虑PCB的热管理和散热设计。
    - 建议:在设计过程中,应特别注意电流和温度的影响,以避免超出产品的工作极限。

    5. 兼容性和支持


    - 兼容性:与多种汽车电子产品兼容,如电池管理系统、发动机控制单元等。
    - 支持服务:CYNTEC提供全面的技术支持,包括现场安装、维护和客户培训。

    6. 常见问题与解决方案


    - Q: 在清洁过程中是否会损坏产品?
    - A: 使用某些溶剂和超声波清洗会损害产品。如果必须使用这些方法,请联系制造商。

    - Q: 如何处理产品过热问题?
    - A: 优化电路设计和散热措施,确保环境温度不超过155℃。

    7. 总结和推荐


    综上所述,Power Choke Coil VCMT063T MN5T 是一款出色的电感线圈产品,具有高效率、低损耗和良好的环境适应性。适用于各种汽车电子应用。强烈推荐在设计过程中充分考虑其性能指标,并遵循正确的使用和维护指南,以确保最佳效果。

VCMT063T-1R0MN5T参数

参数
额定电流 13A
Q值 -
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 12.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 7.8mΩ
长*宽*高 6.95mm*6.6mm*3mm
通用封装 2525
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VCMT063T-1R0MN5T数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电感 CYNTEC/台湾乾坤科技 VCMT063T-1R0MN5T VCMT063T-1R0MN5T数据手册

VCMT063T-1R0MN5T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5295 ¥ 12.9243
10+ $ 1.2182 ¥ 10.2941
25+ $ 1.1072 ¥ 9.356
50+ $ 1.0407 ¥ 8.7938
100+ $ 0.8316 ¥ 6.8918
250+ $ 0.7676 ¥ 6.3619
500+ $ 0.725 ¥ 6.0083
1000+ $ 0.661 ¥ 5.4782
库存: 1374
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.92
直接购买
加入购物车
