首页  >  产品百科  >  VCMT063T-1R5MN5T

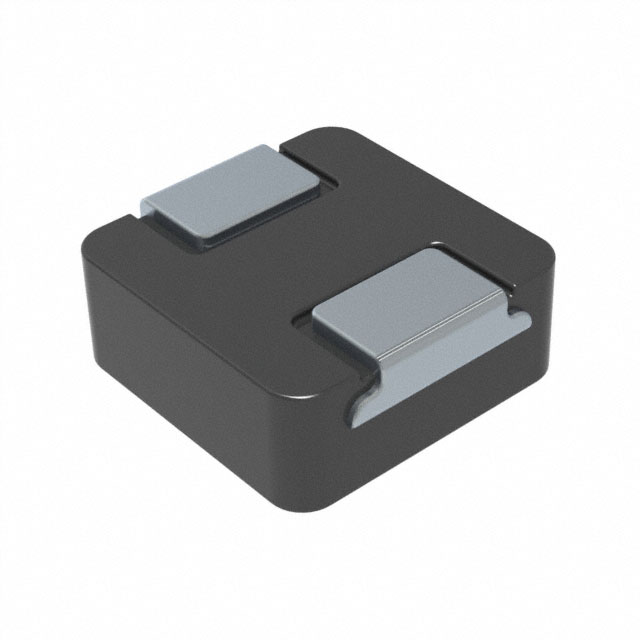

VCMT063T-1R5MN5T

产品分类: 贴片电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 100KHz 9A 10.5A 1.5μH 12.5mΩ ±20% 2525 标准安装,贴片安装 6.95mm*6.6mm*3mm
供应商型号: D-VCMT063T-1R5MN5T
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 贴片电感 VCMT063T-1R5MN5T

VCMT063T-1R5MN5T概述

    乾坤科技股份有限公司 Power Choke Coil VCMT063T MN5T型号技术手册

    1. 产品简介


    乾坤科技股份有限公司的VCMT063T MN5T型号是功率扼流圈,设计用于汽车和其他高可靠性要求的应用场合。该产品通过采用金属粉末芯技术,实现了高性能和低功耗。主要功能包括承受高电流、工作频率范围广以及符合环保标准。其紧凑的设计使其非常适合空间受限的电子设备。

    2. 技术参数


    - 类型: 功率扼流圈
    - 规格:
    - 电感值(μH): 0.47, 1.0, 1.5, 2.2, 3.3, 4.7, 6.8, 10.0, 15.0, 22.0
    - 直流电阻(mΩ): 3.85 ~ 163.0
    - 饱和电流(A): 2.5 ~ 17.0
    - 热额定电流(A): 2.4 ~ 16.3
    - 温度范围: -55℃ 至 +155℃

    3. 产品特点和优势


    - 高可靠性: 符合AEC-Q200标准,适用于汽车应用。
    - 高性能: 由金属粉末芯制成,可承受高达1MHz的工作频率。
    - 低损耗: 通过低直流电阻(DCR)实现。
    - 尺寸紧凑: 最大厚度为3.0mm,适合于高密度安装。
    - 环保: 遵守RoHS和无卤素标准,对环境友好。

    4. 应用案例和使用建议


    - 应用领域: 主要应用于汽车应用,如电源管理模块和车载充电器。
    - 使用建议:
    - 在设计电路时,需确保电路板的热设计满足额定温度要求,以避免过热。
    - 建议使用合适的焊接工艺,遵循制造商的推荐焊接温度曲线。

    5. 兼容性和支持


    - 兼容性: 该产品与其他电子元件具有良好的兼容性,可以在各种电路设计中使用。
    - 支持: 乾坤科技提供详细的用户手册和技术支持,帮助客户进行选型和应用设计。

    6. 常见问题与解决方案


    - 问题1: 产品在高温环境下出现温升过高现象。
    - 解决办法: 重新检查电路板设计,增加散热措施,确保工作环境不超过额定温度范围。
    - 问题2: 产品出现饱和电流异常现象。
    - 解决办法: 检查电路负载是否超过额定值,适当调整电路参数。

    7. 总结和推荐


    综上所述,乾坤科技的VCMT063T MN5T型号功率扼流圈是一款高性能且可靠性高的产品,特别适用于汽车及其他需要高可靠性的应用场合。该产品具有低功耗、紧凑尺寸和广泛的工作频率范围等优点,是电子工程师设计高可靠性电路的理想选择。因此,强烈推荐使用该型号的功率扼流圈。

VCMT063T-1R5MN5T参数

参数
容差 ±20%
直流电阻(DCR) 12.5mΩ
额定电流 10.5A
Q值 -
测试频率 100KHz
电感值 1.5μH
饱和电流(LSAT) 9A
自谐振频率(SRF) -
长*宽*高 6.95mm*6.6mm*3mm
通用封装 2525
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VCMT063T-1R5MN5T数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电感 CYNTEC/台湾乾坤科技 VCMT063T-1R5MN5T VCMT063T-1R5MN5T数据手册

VCMT063T-1R5MN5T封装设计

查看详情并下载
Symbol
Footprint
3D Model
