首页  >  产品百科  >  HMLE20161T-R47MDR

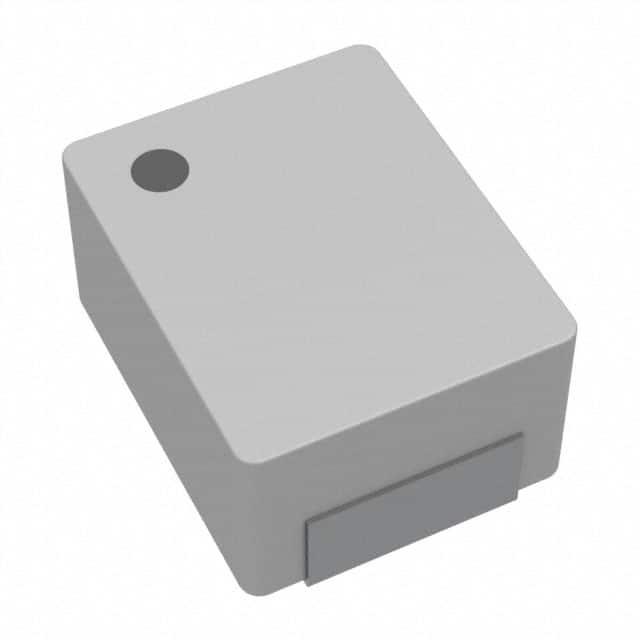

HMLE20161T-R47MDR

产品分类: 贴片电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 1MHz 3.85A 3.8A 470nH 39mΩ ±20% 0806 贴片安装 2mm*1.6mm*1mm
供应商型号: D-HMLE20161T-R47MDR
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 贴片电感 HMLE20161T-R47MDR

HMLE20161T-R47MDR概述

    Power Choke Coil HMLE20161T MDR型产品技术手册解析

    1. 产品简介


    Power Choke Coil HMLE20161T 是乾坤科技股份有限公司(CYNTEC)生产的电感器产品,属于金属粉末磁芯线圈类型。这类产品以其高能效、低功耗、低直流电阻(DCR)等特点著称。它主要应用于笔记本电脑、手机、显示器、硬盘驱动器、数字摄像机、数字相机、个人数字助理(PDA)等设备中的DC/DC转换器,以及服务器中的VRM模块。

    2. 技术参数


    - 尺寸:厚度2.0mm,宽度1.6mm,高度1.0mm。
    - 电感量(L0):根据不同的型号,电感量从0.22μH到2.2μH不等。
    - 直流电阻(Rdc):范围从15mΩ到158mΩ。
    - 饱和电流(Isat):在不同型号下,饱和电流从2.0A到6.1A不等。
    - 工作温度范围:-55°C到+125°C。
    - 额定电流:饱和电流和加热电流取决于两者中的较低值。

    3. 产品特点和优势


    - 高性能:金属粉末磁芯实现了高能效(Isat),适用于需要高性能电源管理的应用。
    - 低轮廓设计:2.0mm x 1.6mm x 1.0mm的设计使其适合紧凑的空间要求。
    - 低损耗:低直流电阻(DCR)确保低功耗运行,提升整体效率。
    - 环保:完全不含铅,符合RoHS标准,环保友好。


    4. 应用案例和使用建议


    - 笔记本电脑CPU的DC/DC转换器:用于提高电源供应的稳定性。
    - 手机和平板电脑:实现高效能电源管理,延长电池寿命。
    - 服务器VRM模块:确保服务器供电系统的稳定性和可靠性。
    使用建议:
    - 确保电路设计充分考虑组件布局和PCB迹线尺寸,以优化散热效果。
    - 避免过热,建议进行详细的温度测试和验证,确保在最坏情况下的工作条件温度不超过125°C。

    5. 兼容性和支持


    本产品支持与其他电子元器件和设备兼容,具体兼容性细节需参考厂商提供的官方文档。制造商提供了技术支持,帮助用户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:过热导致系统不稳定。
    - 解决方法:检查电路设计,适当增加散热片或改进空气流通。
    - 问题:电压波动影响性能。
    - 解决方法:优化电路布局,确保足够的接地连接,减小线路阻抗。

    7. 总结和推荐


    总结:
    Power Choke Coil HMLE20161T具备低功耗、高能效、低直流电阻等显著优点,且完全符合RoHS环保标准。它特别适用于需要高性能电源管理和紧凑空间的应用场合。
    推荐:
    鉴于其在多种电子设备中的广泛应用和良好的性能表现,我强烈推荐这款产品。然而,在使用时需要注意适当的电路设计和散热措施,以确保最佳性能和使用寿命。

HMLE20161T-R47MDR参数

参数
饱和电流(LSAT) 3.85A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 39mΩ
额定电流 3.8A
Q值 -
测试频率 1MHz
电感值 470nH
长*宽*高 2mm*1.6mm*1mm
通用封装 0806
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMLE20161T-R47MDR数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电感 CYNTEC/台湾乾坤科技 HMLE20161T-R47MDR HMLE20161T-R47MDR数据手册

HMLE20161T-R47MDR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 1.59
105+ ¥ 1.53
库存: 960
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 47.7
直接购买
加入购物车
