首页  >  产品百科  >  VSRP1206S1-R010F

VSRP1206S1-R010F

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技
产品描述:
供应商型号: D-VSRP1206S1-R010F
供应商: 期货订购
标准整包数: 1

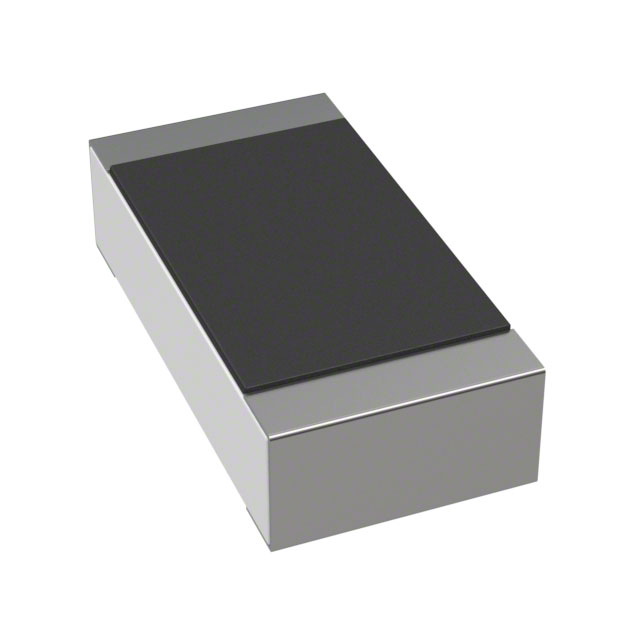

CYNTEC/台湾乾坤科技 电源配件 VSRP1206S1-R010F

VSRP1206S1-R010F概述

    电子元器件产品技术手册:VSRP1206S1系列电流感应电阻

    1. 产品简介


    VSRP1206S1系列电流感应电阻是一种适用于多种应用的高精度电子元件。它主要被用于电源管理、电机电路以及其他需要精确测量电流的应用场景中。此款电阻符合RoHS标准,并通过了AEC-Q200认证,确保了其在各种恶劣环境下的稳定性和可靠性。

    2. 技术参数


    - 功率额定值:1瓦特
    - 阻值范围:0.01Ω至0.015Ω, 0.016Ω至1Ω
    - 温度系数:±200 ppm/℃(0.01Ω至0.015Ω),±100 ppm/℃(0.016Ω至1Ω)
    - 阻值容差:±1%(F),±2%(G),±5%(J)
    - 工作温度范围:-55℃至+155℃
    - 尺寸:长度3.20±0.20mm,宽度1.60±0.20mm,厚度0.65±0.20mm

    3. 产品特点和优势


    - 高功率额定值:高达1瓦特,适合于高功率应用。
    - 精确度高:提供±1%、±2%和±5%三种不同的阻值容差,满足不同精度要求。
    - 宽温区:-55℃至+155℃的工作温度范围,使其适用于极端环境。
    - 符合行业标准:RoHS合规且AEC-Q200认证,确保质量和安全性。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于电源管理系统、电机驱动电路、传感器电路等。
    - 使用建议:在高温环境下使用时,需根据手册中的降额曲线来调整最大负载。例如,在环境温度超过70℃时,必须按照指定的曲线进行降额操作以保证安全运行。

    5. 兼容性和支持


    - 兼容性:本产品适合回流焊接工艺,可以与大多数现代电子产品兼容。
    - 支持和服务:厂商提供全面的技术支持,包括详细的安装指南和常见问题解答文档,确保用户能够顺利部署和使用该产品。

    6. 常见问题与解决方案


    - 问题1:如何处理高温环境下的降额问题?
    - 解决办法:查阅手册中的降额曲线,按照推荐的温度进行降额操作,避免过热损坏。

    - 问题2:如何正确处理和存储电阻?
    - 解决办法:应储存在温度控制的环境中(5到35℃,湿度30到80%RH),避免阳光直射及接触有害气体。

    7. 总结和推荐


    VSRP1206S1系列电流感应电阻凭借其高功率额定值、广泛的温度适应能力和优异的精度,在众多应用场景中表现卓越。其可靠性和易用性使其成为电子工程师的理想选择。强烈推荐在需要高精度电流测量的应用中采用该产品。

VSRP1206S1-R010F参数

参数
类型 -
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VSRP1206S1-R010F数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 VSRP1206S1-R010F VSRP1206S1-R010F数据手册

VSRP1206S1-R010F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 9.24
105+ ¥ 8.93
库存: 1
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 0
