VFB4532-510

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技
产品描述: Wire-Wound Common Mode Choke
供应商型号: D-VFB4532-510
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 电源配件 VFB4532-510

VFB4532-510概述

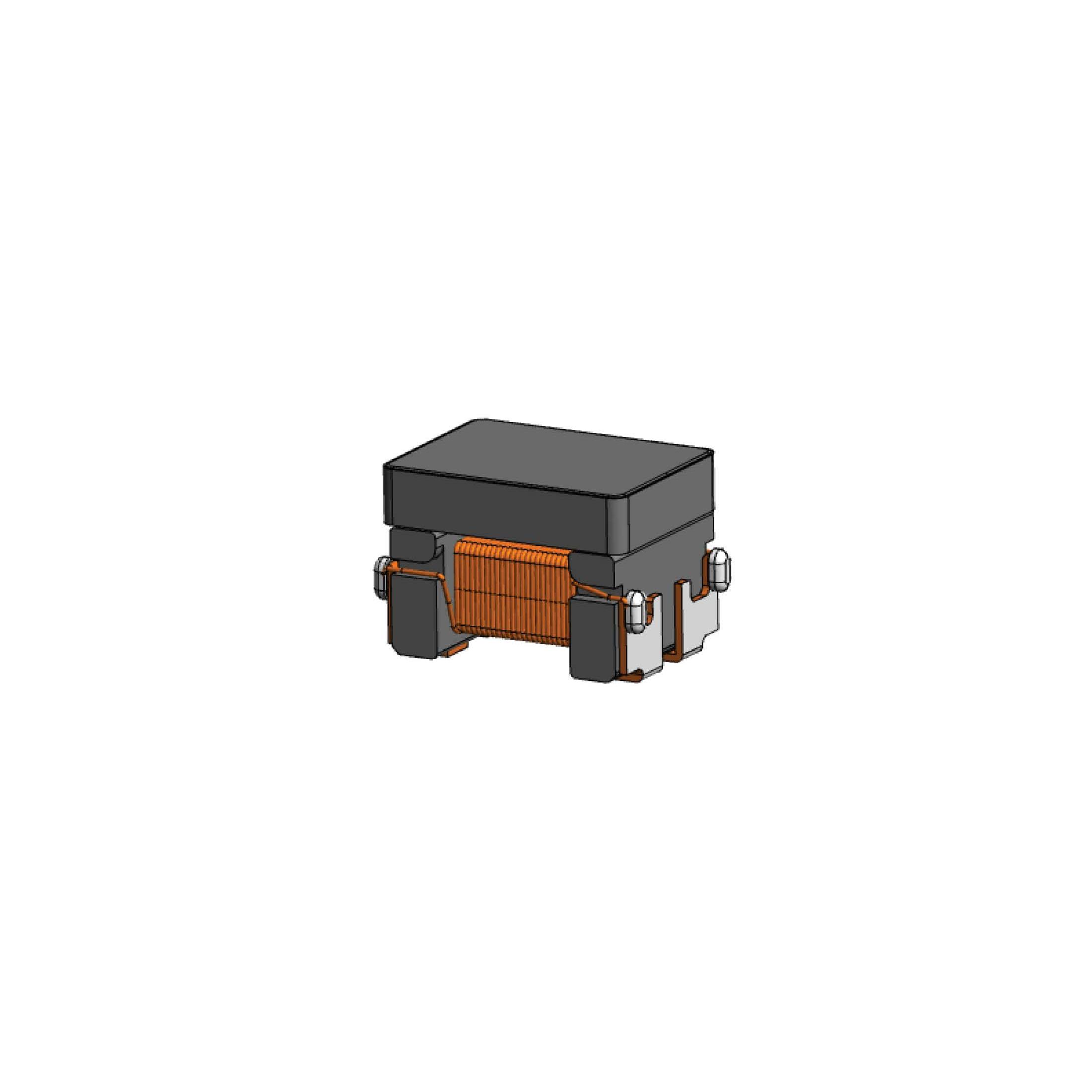

    Wire-wound Common Mode Choke VFB4532 Series

    1. 产品简介


    产品类型: Wire-wound Common Mode Choke(线绕共模扼流圈)
    主要功能:
    - 抑制辐射噪声,特别是适用于汽车CAN-BUS和Flex Ray系统。
    - 用于工业现场总线系统。
    应用领域:
    - 汽车电子(如CAN-BUS和Flex Ray系统)。
    - 工业自动化(现场总线系统)。

    2. 技术参数


    | 参数 | 描述 |

    | 共模电感量(μH) | 220、510、101 |
    | 标称直流电阻(DCR) | 0.08Ω~0.18Ω |
    | 额定电流(mA) | 150~200 |
    | 额定电压(Vdc) | 80V |
    | 绝缘电阻(MΩ) | ≥10MΩ |
    | 尺寸(mm) | A=5.2 Max, B=4.5±0.2, C=0.8±0.2, D=0.9±0.2, E=2.6±0.2, F=3.2±0.2 |

    3. 产品特点和优势


    - 宽温度范围: 能够在-40℃到+150℃的极端温度范围内稳定工作。
    - 无极性标记: 在原理图中标注无极性,简化了安装过程。
    - 双股绕线: 使用双股绕线技术,提高了共模扼流圈的抗干扰能力。
    - AEC-Q200认证: 符合AEC-Q200标准,适用于汽车级应用。
    - RoHS和卤素自由: 通过RoHS认证,符合环保要求。

    4. 应用案例和使用建议


    - 汽车应用: 在汽车电子系统中,特别是在CAN-BUS和Flex Ray通信系统中,用于抑制电磁干扰(EMI)。
    - 工业应用: 用于工业现场总线系统,确保通信的可靠性。
    - 使用建议: 在焊接过程中需要遵循特定的回流焊曲线,以保证焊接质量和产品的长期可靠性。

    5. 兼容性和支持


    - 兼容性: 该产品可与各种电路板设计兼容,特别是在高干扰环境下。
    - 支持: 厂商提供技术支持和售后维护服务,具体请联系当地销售代表。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 清洗过程中性能下降 | 使用清洁剂如甲苯、二甲苯、酮类、醚类时要小心,建议联系厂家。 |
    | 高功率超声波清洗可能导致损坏 | 请勿使用超声波清洗,采用其他清洗方法。|

    7. 总结和推荐


    这款VFB4532系列的线绕共模扼流圈具备广泛的温度适应性和良好的抗干扰能力,特别适合于汽车和工业领域的应用。由于其优秀的性能和广泛应用,我们强烈推荐此产品用于相关领域的电子设备中。

VFB4532-510参数

参数
类型 -
零件状态 在售
包装方式 卷带包装

VFB4532-510数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 VFB4532-510 VFB4532-510数据手册

VFB4532-510封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 13.31
105+ ¥ 12.87
库存: 960
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 399.3
