首页  >  产品百科  >  VCMT053T-150MN5

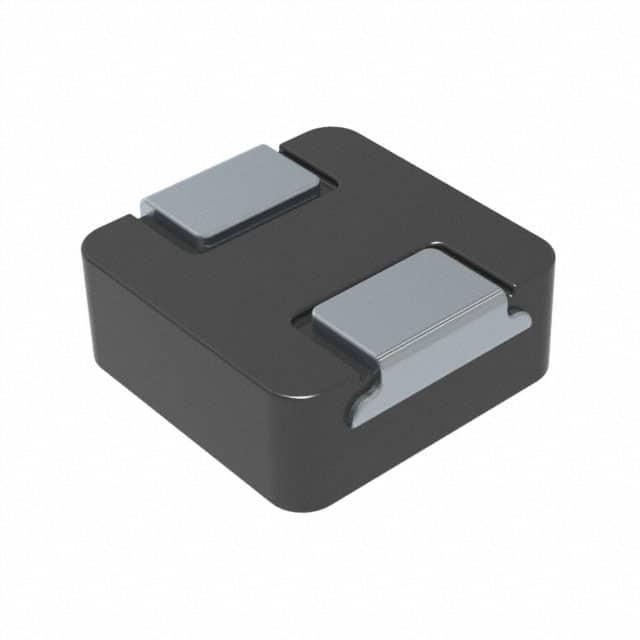

VCMT053T-150MN5

产品分类: 贴片电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 100KHz 1.9A 2A 15μH 196mΩ ±20% 标准安装,贴片安装 5.45mm*5.25mm*3mm
供应商型号: 14M-VCMT053T-150MN5
供应商: 云汉优选
标准整包数: 100
CYNTEC/台湾乾坤科技 贴片电感 VCMT053T-150MN5

VCMT053T-150MN5概述


    产品简介


    乾坤科技有限公司(CYNTEC)的Power Choke Coil VCMT053T MN52M系列是一种高性能电感器,主要用于汽车领域。这些电感器采用金属粉末芯材料,具有高饱和电流(Isat)特性,低外形设计使其厚度不超过3.0mm,并且实现了低损耗。此产品符合RoHS和无卤素标准,具备出色的高频响应能力。

    技术参数


    - 型号: VCMT053T-R33MN52M, VCMT053T-R68MN52M, VCMT053T-3R3MN52M, VCMT053T-4R7MN52M, VCMT053T-6R8MN52M, VCMT053T-100MN52M, VCMT053T-150MN52M
    - 电感量(μH): 0.33, 0.68, 3.3, 4.7, 6.8, 10.0, 15.0
    - 直流电阻(mΩ): 4.5, 8.6, 33.0, 51.0, 80.0, 112.6, 170.0
    - 热额定电流(A): 16.7, 11.3, 5.5, 4.4, 3.5, 2.8, 2.4
    - 饱和电流(A): 15.0, 10.2, 5.0, 3.9, 3.1, 2.5, 2.2
    - 额定电压(V): 50
    - 兼容频率范围: 高频
    - 应用温度范围: -55℃到+155℃
    - 封装尺寸: 5.45mm x 5.25mm x 2.8mm

    产品特点和优势


    - 高饱和电流(Isat): 采用金属粉末芯材料,能够承受高电流冲击。
    - 低外形设计: 厚度不超过3.0mm,适用于空间受限的应用场景。
    - 低损耗: 通过低直流电阻(DCR)设计实现。
    - 高可靠性: 符合RoHS和无卤素标准,确保环保安全。
    - 高频响应: 能够对应高频率,适用于高速信号传输需求。

    应用案例和使用建议


    应用案例
    VCMT053T MN52M系列广泛应用于汽车领域,特别是在发动机控制单元(ECU)、传感器和动力系统等关键部位。这些电感器以其出色的性能保证了汽车系统的稳定性和可靠性。
    使用建议
    - 在高电流环境下使用时,注意电感器的温升,确保电路设计合理,散热措施到位。
    - 在清洁过程中,避免使用可能影响性能的溶剂,如甲苯、二甲苯等,以免降低产品性能。

    兼容性和支持


    - 兼容性: 该系列电感器能够与其他标准电子元器件良好配合,适用于各种汽车板载电路的设计。
    - 支持: 乾坤科技提供详细的用户手册和技术支持服务,帮助客户解决问题并提供定制化解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 优化电路设计,增加散热措施。 |
    | 性能下降 | 避免使用有害化学溶剂进行清洁。 |

    总结和推荐


    总的来说,乾坤科技的VCMT053T MN52M系列电感器在汽车领域表现出色,其高饱和电流、低损耗、环保设计等特点使其在市场上具有较高的竞争力。我们强烈推荐这一系列产品用于汽车领域的电子设计中。无论是对于追求高性能的工程师还是寻求可靠组件的制造商,这款产品都是一个值得信赖的选择。

VCMT053T-150MN5参数

参数
直流电阻(DCR) 196mΩ
额定电流 2A
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 1.9A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 5.45mm*5.25mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VCMT053T-150MN5数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电感 CYNTEC/台湾乾坤科技 VCMT053T-150MN5 VCMT053T-150MN5数据手册

VCMT053T-150MN5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.293
500+ ¥ 1.217
3000+ ¥ 1.115
库存: 29996
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 129.3
