VCHA042A-1R0MS6

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技

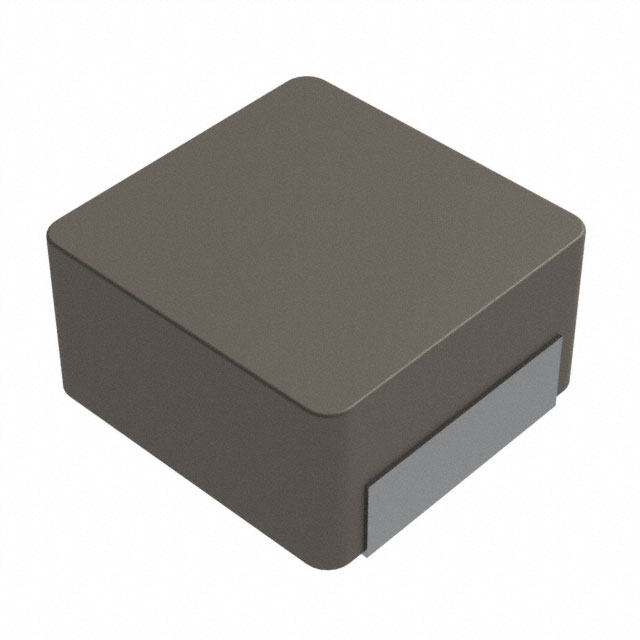

产品描述: Power Choke Coil VCHA042A MS6 type
供应商型号: D-VCHA042A-1R0MS6
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 电源配件 VCHA042A-1R0MS6

VCHA042A-1R0MS6概述

    乾坤科技 Power Choke Coil VCHA042A MS6型 产品技术手册

    1. 产品简介


    乾坤科技生产的 Power Choke Coil VCHA042A MS6 型是一种高性能金属粉芯电感器,具有出色的饱和电流特性和低损耗特性。该产品适用于汽车电子领域,能够在严苛的工作环境下保持稳定性能。

    2. 技术参数


    - 额定电流:根据不同的型号(如 VCHA042A-R10MS6),额定电流范围为 6.7A 至 129A。
    - 饱和电流:不同型号的饱和电流范围从 2.1A 到 25A。
    - 电感值:从 0.10 μH 到 10.0 μH。
    - 直流电阻(Rdc):在 1.9 mΩ 到 129 mΩ 之间。
    - 额定电压:最高可达 50V,部分型号为 40V。
    - 温度范围:-55℃ 至 +165℃。
    - 封装尺寸:4.2mm × 4.0mm × 2.1mm(长 × 宽 × 高)。

    3. 产品特点和优势


    - 高饱和电流:通过金属粉芯设计实现高饱和电流,适用于大功率应用。
    - 低损耗:低直流电阻设计降低了损耗,提高了效率。
    - 超薄设计:厚度最大为 2.1mm,适合空间受限的应用场合。
    - 符合RoHS和无卤素标准:符合环保要求,适用于各种工业领域。
    - AEC-Q200认证:确保了产品在汽车电子领域的可靠性。

    4. 应用案例和使用建议


    - 汽车电子:适用于电动汽车充电系统、电机驱动和电源管理等场景。
    - 通信设备:可用于通信设备中的电源转换模块。
    - 工业控制:适用于工业控制系统的电源过滤和稳压电路。
    使用建议:
    - 确保电路设计时留有足够的散热空间。
    - 根据实际应用场景选择合适的电感值和饱和电流。

    5. 兼容性和支持


    - 兼容性:与各种标准焊锡工艺兼容,可应用于自动化生产线。
    - 支持服务:乾坤科技提供详尽的技术文档和支持服务,以确保客户能够顺利使用产品。

    6. 常见问题与解决方案


    - 问题1:如何确认产品的温度范围?
    - 解答:请参考手册中的第 5 条注释,产品的工作温度范围为 -55℃ 至 +165℃。
    - 问题2:如何清洁产品?
    - 解答:避免使用有机溶剂清洗产品,如有需要请联系厂商获取专业清洗方法。

    7. 总结和推荐


    乾坤科技的 Power Choke Coil VCHA042A MS6 型产品在汽车电子领域表现出色,具备高饱和电流和低损耗的特点,适用于多种应用场景。其环保材料和AEC-Q200认证保证了产品的可靠性和安全性。因此,我们强烈推荐使用此款电感器,特别是对于需要高效能和高可靠性的应用。

VCHA042A-1R0MS6参数

参数
类型 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VCHA042A-1R0MS6数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 VCHA042A-1R0MS6 VCHA042A-1R0MS6数据手册

VCHA042A-1R0MS6封装设计

查看详情并下载
Symbol
Footprint
3D Model
