405C11B26M00000

产品分类: 无源晶振
厂牌: CTS
产品描述: 13pF ±10ppm ±10ppm 26MHz 50Ω 贴片安装 5mm*3.2mm*1mm
供应商型号: 3805436
供应商: 海外现货
标准整包数: 1

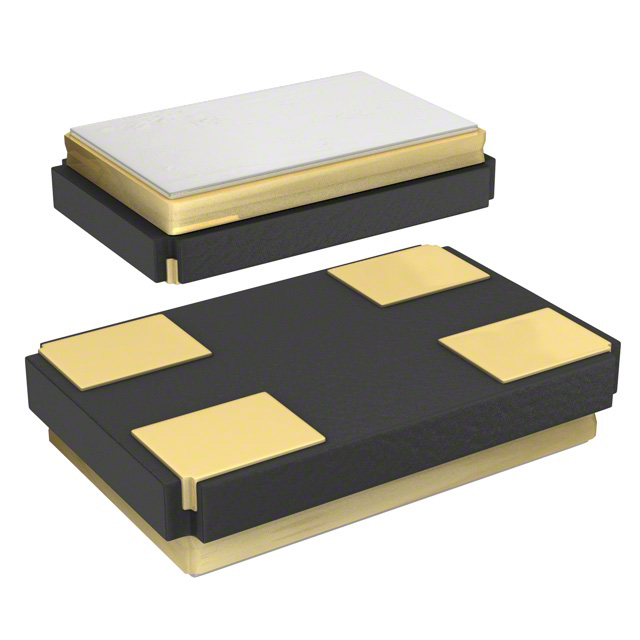

CTS 无源晶振 405C11B26M00000

405C11B26M00000概述


    产品简介


    型号:Model 405表面贴装石英晶体
    概述:
    Model 405是一款表面贴装的石英晶体,设计用于广泛的应用场景。该器件利用高Q值的石英谐振器制造而成,具有稳定可靠的频率输出,适用于商业及工业应用。

    技术参数


    - 封装方式:金属陶瓷表面贴装封装
    - 频率范围:6.76438 MHz 至 54 MHz
    - 频率容差:标准为±30 ppm
    - 温度稳定性:±30 ppm(标准)
    - 工作温度范围:-40°C 至 +105°C
    - 包装形式:卷带包装,符合EIA-481标准

    产品特点和优势


    - Hermetic密封封装:保证了在苛刻环境下长期稳定运行
    - 宽广的频率范围:满足多种应用场景的需求
    - 优异的温度稳定性:即使在极端温度下仍能保持稳定的频率输出
    - 小尺寸和轻重量:适用于空间受限的设计

    应用案例和使用建议


    应用案例:
    - 物联网(IoT)和工业物联网(IIoT)应用
    - 无线通信
    - FPGA/微控制器
    - USB接口
    - 便携式设备
    使用建议:
    - 在设计电路时,考虑晶体的工作温度范围,以确保设备在极端环境下的可靠性
    - 根据应用需求选择合适的频率和负载电容

    兼容性和支持


    - 兼容性:与各种主流微控制器、FPGA及USB接口高度兼容
    - 技术支持:通过CTS官网提供详尽的技术文档和支持服务

    常见问题与解决方案


    - 问题1:如何确定所需频率?
    - 解决方案:参考技术手册提供的频率代码表,或者直接联系CTS客服咨询具体频率
    - 问题2:如何进行焊接?
    - 解决方案:参照JEDEC标准(J-STD-020),在最高260°C条件下进行焊接

    总结和推荐


    Model 405表面贴装石英晶体以其出色的温度稳定性、宽广的频率范围和紧凑的封装尺寸,在众多应用场景中表现出色。无论是工业控制还是消费电子领域,该产品都能提供卓越的性能。建议在需要高性能、稳定性的场合优先考虑使用此款晶体。
    总之,Model 405是追求可靠性和精度的理想选择,推荐在各类电子产品设计中选用此款晶体。

405C11B26M00000参数

参数
负载电容 13pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 50Ω
频率 26MHz
驱动电平 -
长*宽*高 5mm*3.2mm*1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

405C11B26M00000厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

405C11B26M00000数据手册

厂牌 PDF简要描述 下载
CTS 无源晶振 CTS 405C11B26M00000 405C11B26M00000数据手册

405C11B26M00000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.5351
50+ ¥ 4.5351
100+ ¥ 4.0635
250+ ¥ 4.0635
500+ ¥ 3.9909
1000+ ¥ 3.9909
库存: 570
起订量: 12 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4.53
