636L3I025M00000

产品分类: 有源晶振
厂牌: CTS
产品描述: CTS 时钟振荡器, 25MHz, 表面贴装, HCMOS,TTL输出
供应商型号: 636L3I025M00000
供应商: Master
标准整包数: 1000

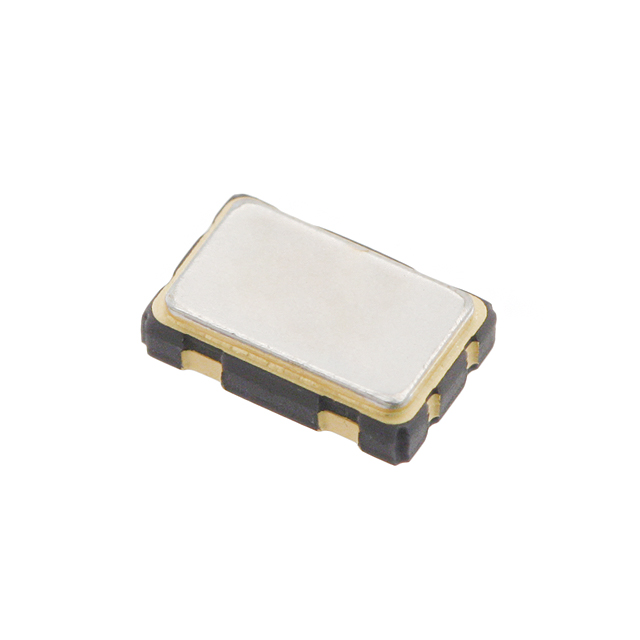

CTS 有源晶振 636L3I025M00000

636L3I025M00000概述


    产品简介


    Model 636是一款来自CTS的高性能HCMOS/TTL时钟振荡器。该产品采用标准的5.0mm x 3.2mm四引脚表面贴装封装,能够与HCMOS和TTL兼容输出。其设计涵盖了基频和三阶泛音晶体结构,频率范围广泛,可达到1 MHz到160 MHz。Model 636还具备优良的频率稳定性(标准为±50 ppm,可根据需求提供±25 ppm和±20 ppm),适用于多种严苛的工作温度环境(-40°C至+85°C)。它支持1.8Vdc、2.5Vdc、3.3Vdc和5.0Vdc四种供电电压,能够广泛应用于数字视频、网络设备、宽带接入、以太网/千兆以太网、微处理器/DSP/FPGA、存储区域网络、计算机及外围设备、摄像头以及其他便携式设备等领域。

    技术参数


    - 频率范围: 1 MHz - 160 MHz
    - 频率稳定性: ±50 ppm(标准),可选±25 ppm和±20 ppm
    - 工作电压: 1.8Vdc、2.5Vdc、3.3Vdc、5.0Vdc
    - 工作温度范围: -40°C 至 +85°C
    - 输出负载能力: 15 pF(636M)、30 pF(636N和636L)、50 pF(636S)
    - 输出电流:
    - Model 636M: 1.0 mA 到 35 mA(不同频率范围)
    - Model 636N: 10 mA 到 40 mA(不同频率范围)
    - Model 636L: 16 mA 到 50 mA(不同频率范围)
    - Model 636S: 25 mA 到 80 mA(不同频率范围)
    - 输出电压水平:
    - 逻辑‘1’电平(VCC的90%)
    - 逻辑‘0’电平(VCC的10%)
    - 输出电流水平:
    - 逻辑‘1’电平: -2 mA、-4 mA、-8 mA、-16 mA
    - 逻辑‘0’电平: +2 mA、+4 mA、+8 mA、+16 mA
    - 启动时间: 5 ms 至 10 ms

    产品特点和优势


    Model 636的最大特点是其宽广的频率范围和出色的频率稳定性。它的四引脚表面贴装封装使其易于安装和操作,适用于各种高密度电路板。Model 636的多功能性表现在它可以同时支持多种供电电压,并且可以在极端温度条件下正常工作。此外,Model 636通过RoHS和Green认证,符合环保要求。这些特性使得Model 636在市场上具有较高的竞争力,特别是在需要高性能时钟信号的应用中。

    应用案例和使用建议


    Model 636广泛应用于数字视频、网络设备、宽带接入和存储区域网络等领域。例如,在网络设备中,它可以用于生成稳定的时钟信号,确保数据传输的准确性和可靠性。对于使用Model 636的系统,建议进行严格的电路板布局设计,确保良好的散热和接地。此外,为了提高信号质量和减少噪声干扰,建议在电源引脚附近添加适当的去耦电容。

    兼容性和支持


    Model 636采用了标准的四引脚表面贴装封装(EIA-418),便于集成到现有系统中。同时,Model 636也提供了一系列支持服务,包括详尽的技术文档和在线技术支持。用户可以通过联系本地CTS代表或客户服务来获取相关信息。

    常见问题与解决方案


    - 问题: 频率不稳定
    - 解决办法: 检查供电电压是否在规定的范围内,并确认负载条件是否稳定。

    - 问题: 输出电流不足
    - 解决办法: 检查电源连接是否牢固,并增加适当的去耦电容。
    - 问题: 启动时间过长
    - 解决办法: 确保电路设计合理,尤其是电源部分的设计。

    总结和推荐


    综上所述,Model 636是一款高性能、高可靠性的HCMOS/TTL时钟振荡器。其宽广的频率范围、优异的频率稳定性、多种供电电压选择以及优良的工作环境适应性,使其成为各种电子设备的理想选择。我们强烈推荐Model 636用于需要稳定时钟信号的场合,无论是数字视频设备还是工业控制系统。如果您正在寻找一款性能卓越、应用广泛的时钟振荡器,Model 636将是您的理想选择。

636L3I025M00000参数

参数
频率稳定性 ±50ppm
频率容差 -
频率 25MHz
长*宽*高 5mm*3.2mm*1.3mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

636L3I025M00000厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

636L3I025M00000数据手册

厂牌 PDF简要描述 下载
CTS 有源晶振 CTS 636L3I025M00000 636L3I025M00000数据手册

636L3I025M00000封装设计

查看详情并下载
Symbol
Footprint
3D Model
