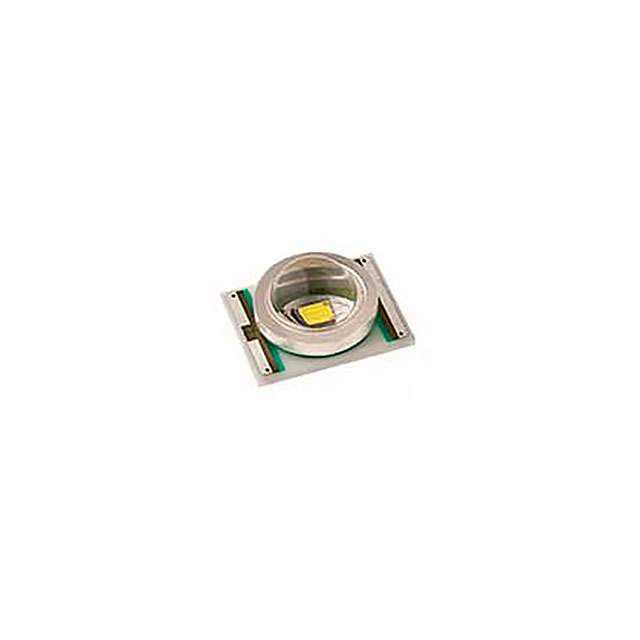

XREWHT-L1-0000-005E7

产品分类: 发光二极管
厂牌: CREE
产品描述: 3μm(K) 90° 3.3V 350mA 圆顶 透明 暖白色 SMD 贴片安装 9mm*7mm*4.6mm
供应商型号: 941-XREWHTL1005E7
供应商: Mouser
标准整包数: 1
CREE 发光二极管 XREWHT-L1-0000-005E7

XREWHT-L1-0000-005E7概述

    Cree® XLamp® XR-E LED 技术手册

    产品简介


    Cree® XLamp® XR-E LED 是一款革命性的照明级 LED,以其卓越的亮度、效能、寿命和光质而著称。这款 LED 能够替代许多传统光源,通过节能和长寿命为用户提供经济实惠的选择。Cree 的 XLamp LED 适用于广泛的照明应用,包括彩色变换灯、便携式和个人照明、户外照明、室内定向照明、商业照明及应急车辆照明。

    技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 热阻,结到焊点 | °C/W | 8
    | 视角(半高全宽) - 白色 | 度 | 90
    | 视角(半高全宽) - 皇家蓝、蓝、绿 | 度 | 100
    | 电压温度系数 | mV/°C | -4.0
    | ESD 分类(MIL-STD-883D HBM) | 类别 | 2
    | 直流正向电流 - 白色(≥ 5000 K) | mA | 1000
    | 直流正向电流 - 白色(< 5000 K),绿色 | mA | 700
    | 反向电压 | V 5 |
    | 正向电压(350 mA) | V | 3.3 | 3.9
    | 最大结温 | °C 150 |

    产品特点和优势


    - 支持多种颜色(白色、蓝色、皇家蓝和绿色)
    - 最大驱动电流可达 1000 mA
    - 工作温度范围广,最高可达 150°C
    - 行业领先的 JEDEC 标准预认证测试
    - 支持回流焊接,符合 JEDEC J-STD-020C 标准
    - 无电中性热路径设计
    - 符合 RoHS 和 REACH 标准
    - UL 认证组件(E349212)

    应用案例和使用建议


    XLamp® XR-E LED 在各种照明应用中表现出色。例如,在室外照明中,它可以在不同的天气条件下提供稳定的光照;在商业照明中,它可以实现良好的色彩表现和较长的使用寿命。为了获得最佳效果,建议在设计时考虑适当的热管理措施,确保散热良好,从而延长 LED 的使用寿命。

    兼容性和支持


    Cree® XLamp® XR-E LED 具有良好的兼容性,可以方便地集成到现有的 PCB 设计中。制造商可以通过遵循推荐的回流焊接工艺参数来确保可靠的焊接质量。Cree 提供了详尽的技术支持和维护文档,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题:LED 使用一段时间后亮度下降
    - 解决办法: 进行适当的热管理设计,如添加散热片或改善散热路径,以确保 LED 在安全的工作温度范围内运行。
    - 问题:LED 无法正常工作
    - 解决办法: 检查焊接质量和电路连接是否正确,确认 LED 驱动电流和电压在规定的范围内。
    - 问题:LED 遭受静电损伤
    - 解决办法: 在处理和安装过程中采取防静电措施,如佩戴防静电手环,使用防静电包装材料。

    总结和推荐


    Cree® XLamp® XR-E LED 是一款具有高亮度、高效能和长寿命的优秀照明级 LED。其独特的功能和广泛的应用范围使其在市场上具备很强的竞争力。推荐在各种照明应用中使用该产品,特别是在需要高光效和长寿命的场景中。Cree 提供了全面的技术支持和详细的使用指南,有助于用户充分利用这一优秀产品的所有潜力。

XREWHT-L1-0000-005E7参数

参数
透镜形状 圆顶
波长 3μm(K)
测试电流 350mA
显示颜色 暖白色
视角 90°
透镜类型 透明
Vf-正向电压 3.3V
长*宽*高 9mm*7mm*4.6mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XREWHT-L1-0000-005E7厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XREWHT-L1-0000-005E7数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XREWHT-L1-0000-005E7 XREWHT-L1-0000-005E7数据手册

XREWHT-L1-0000-005E7封装设计

查看详情并下载
Symbol
Footprint
3D Model
