CLP6B-WKW-CD0E0453

产品分类: 发光二极管
厂牌: CREE
产品描述: 6.8μm(K) 120° 3.8V 50mA 圆形,带平顶 扩散 冷色,黄色 PLCC-6 标准安装,贴片安装 6mm*5mm*2.6mm
供应商型号: CLP6B-WKW-CD0E0453
供应商: 云汉优选
标准整包数: 10
CREE 发光二极管 CLP6B-WKW-CD0E0453

CLP6B-WKW-CD0E0453概述


    产品简介

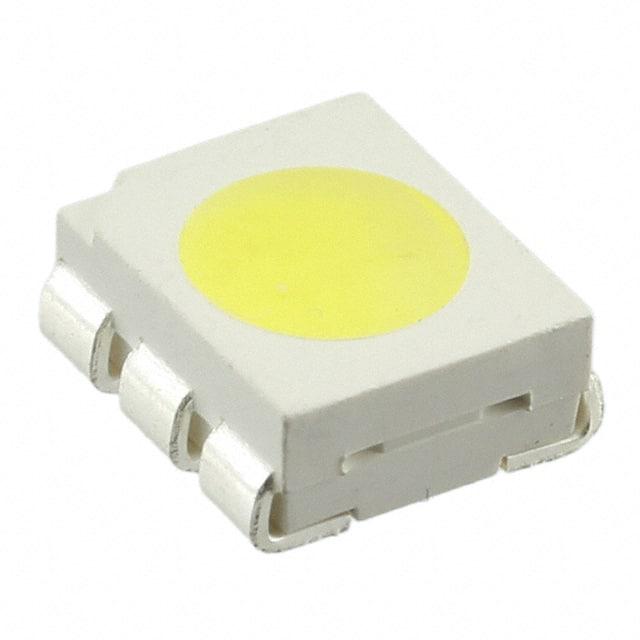

    产品名称:Cree® PLCC6 3 in 1 SMD LED
    产品型号:CLP6B-WKW&MKW
    品牌:Cree
    制造商:Cree, Inc.
    该电子元器件是一种表面贴装(SMD)LED灯,封装于行业标准的PLCC6封装内。这种LED灯以高可靠性和高亮度著称,适用于多种环境条件下的照明应用。这些LED灯被广泛用于标识灯、便携式照明、背光照明和娱乐照明等场景。

    技术参数


    - 尺寸:6.0 x 5.0 mm
    - 色温范围:
    - Cool White: 最小4600K,典型6800K
    - Warm White: 最小2500K,典型3200K
    - 光通量:
    - Cool White: 32000 mcd
    - Warm White: 30000 mcd
    - 光强:
    - Cool White: 9000-22400 mcd
    - Warm White: 7100-18000 mcd
    - 显色指数 (CRI):
    - Cool White: 典型值为72 (4600-15000K)
    - Warm White: 典型值为80 (2500-4600K)
    - 电气特性:
    - 正向电流 (IF): 3 x 50 mA
    - 峰值正向电流 (IFP): 3 x 100 mA
    - 反向电压 (VR): 5 V
    - 功率耗散 (PD): 3 x 220 mW
    - 工作温度:
    - 工作温度范围: -40°C 至 +100°C
    - 存储温度范围: -40°C 至 +100°C
    - 结温: 110°C
    - 热阻:
    - 结至环境热阻 (RTHJA): 3 x 300 °C/W
    - 结至焊点热阻 (RTHJS): 3 x 160 °C/W

    产品特点和优势


    - 宽视角:适合用于标识灯或通用背光和照明应用。
    - 易与光管耦合:由于其平坦的顶发射面,易于与光管结合。
    - 高可靠性:设计在广泛的环境条件下依然表现稳定。
    - 无铅、RoHS符合:符合环保要求,有助于减少环境污染。

    应用案例和使用建议


    应用案例:
    - 标识灯:常用于广告牌和商店招牌。
    - 便携式照明:适用于手电筒和露营灯等便携式设备。
    - 背光照明:如电视、显示屏等。
    - 娱乐照明:舞台照明和特殊场合照明。
    使用建议:
    - 在安装时注意散热,避免过高的工作温度导致LED损坏。
    - 确保正确的电路设计,特别是电流限制和反向电压保护。
    - 根据具体的应用需求选择合适的色温和光强等级。

    兼容性和支持


    - 兼容性:该产品与其他PLCC6封装的LED具有良好的兼容性。
    - 支持与维护:请参考“Cree LED Lamp Reliability Test Standards”和“Cree LED Lamp Soldering & Handling”文档获取更多详细信息和安全操作指南。
    - 测试标准:[LED Lamp Reliability Test Standard](http://www.cree.com/led-components/media/documents/LEDLampReliabilityTestStandard.pdf)
    - 焊接与处理:[Soldering & Handling](http://www.cree.com/led-components/media/documents/sh-HB.pdf)

    常见问题与解决方案


    - 问题一:如何确保LED正常工作并延长使用寿命?
    - 解决方法:遵循正确的电路设计原则,使用适当的电流限制和反向电压保护。
    - 问题二:如何进行散热管理?
    - 解决方法:采用适当的散热材料或设计散热装置,确保LED的工作温度在安全范围内。
    - 问题三:如何避免反向电压造成LED损坏?
    - 解决方法:正确连接电路,确保反向电压不超过LED的额定值。

    总结和推荐


    总结:Cree® PLCC6 3 in 1 SMD LED以其高可靠性、高亮度、宽视角和出色的兼容性成为市场上备受欢迎的产品。其广泛的色温和光强范围使其适用于多种应用场景。此外,该产品无铅、RoHS符合,符合现代环保要求。
    推荐:鉴于其高性能、可靠性和广泛应用范围,强烈推荐该产品用于需要高亮度、长寿命且易于安装的照明和显示设备中。

CLP6B-WKW-CD0E0453参数

参数
测试电流 50mA
显示颜色 冷色,黄色
视角 120°
透镜类型 扩散
Vf-正向电压 3.8V
透镜形状 圆形,带平顶
波长 6.8μm(K)
长*宽*高 6mm*5mm*2.6mm
通用封装 PLCC-6
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

CLP6B-WKW-CD0E0453厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

CLP6B-WKW-CD0E0453数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE CLP6B-WKW-CD0E0453 CLP6B-WKW-CD0E0453数据手册
