C503B-ACS-CY0Z0251

产品分类: 发光二极管
厂牌: CREE
产品描述: 591nm 30° 2.1V 20mA 圆形,带圆顶 透明 无色,琥珀色 标准安装,通孔安装 5.8mm*5.8mm*12.7mm
供应商型号: 941-C503BACSCY0Z0251
供应商: Mouser
标准整包数: 1

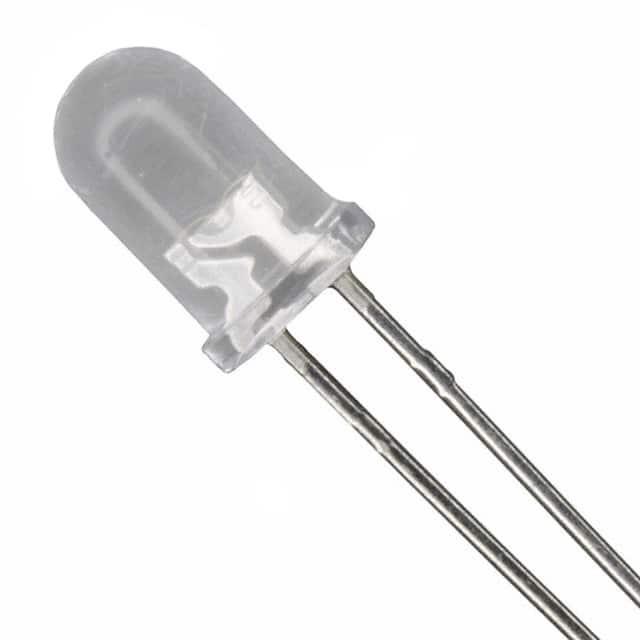

CREE 发光二极管 C503B-ACS-CY0Z0251

C503B-ACS-CY0Z0251概述

    # Cree 5-mm Round LED 技术手册

    产品简介


    Cree公司生产的5毫米圆形LED是一款高可靠性的发光二极管,具有出色的亮度和稳定性。此款LED采用先进的光学级环氧树脂制造,提供卓越的耐高温和抗潮湿性能,适用于户外信号和标识应用。产品型号包括C503B-RCS/RCN-030(红光)和C503B-ACS/ACN-030(琥珀光)。这些LED以其优秀的阅读性、长时间稳定的光输出以及耐用性著称,广泛应用于电子标志与信号系统、高速公路指示牌、可变信息标志、广告牌、加油站指示牌、娱乐场所及交通运输等领域。

    技术参数


    | 参数名称 | 规格值 |

    | 尺寸(mm) | 5 |
    | 色彩及典型主波长 | 红光:624nm
    琥珀光:591nm |
    | 正向电流(mA) | 最大值:50
    推荐值:10-30 |
    | 峰值正向电流(mA) | 200 |
    | 反向电压(V) | 5 |
    | 功率耗散(mW) | 130 |
    | 工作温度范围(°C) | -40至+100 |
    | 存储温度范围(°C) | -40至+100 |
    | 焊接温度(°C) | 最大260℃,持续3秒 |
    | 静电放电分类 | ESD Class 2 |

    产品特点和优势


    - 卓越的光学性能:红光和琥珀光的主波长分别达到624nm和591nm,保证了优异的颜色表现力。
    - 高可靠性:采用环氧树脂封装,能承受恶劣的环境条件。
    - 节能高效:低功耗设计,同时确保高强度光照输出。
    - 环保合规:符合RoHS标准,无铅工艺,对环境友好。
    - 广泛的适用性:适用于多种复杂的户外应用场景,如交通标志、广告灯箱等。

    应用案例和使用建议


    应用案例
    1. 电子标志与信号系统:可用于城市道路、高速公路的信息显示板。
    2. 广告牌照明:为夜间商业广告提供持久而明亮的光源。
    3. 加油站标志:提高夜间可见度,增强安全性。
    使用建议
    - 在选择具体型号时,应根据所需亮度和色彩精准度确定“Bin代码”,例如红光C503B-RCS系列提供不同亮度区间的选项。
    - 安装过程中避免直接裸眼观察光源以防止视力损伤。
    - 定期清洁LED表面灰尘,保持最佳工作状态。

    兼容性和支持


    该产品与其他主流品牌的电子元件兼容良好,并且通过了严格的测试标准。Cree公司提供了详尽的技术文档和支持服务,帮助客户解决安装和调试过程中的问题。此外,还有详细的焊接指南可供参考。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED亮度不足 | 检查驱动电流是否满足要求 |
    | 出现异常颜色偏差 | 确认是否选择了正确的Bin代码 |
    | 设备启动延迟较长 | 确保所有连接正确无误 |

    总结和推荐


    总体而言,Cree 5-mm Round LED凭借其优良的设计、出色的性能表现以及多样化的应用范围,在行业内占据领先地位。对于需要高稳定性和耐用性的户外电子设备制造商来说,这是一款值得信赖的选择。强烈推荐用于各种高要求的环境条件下的信号指示场合。
    结论:我们高度评价这款产品的综合性能,建议各行业优先考虑将其纳入供应链体系。

C503B-ACS-CY0Z0251参数

参数
显示颜色 无色,琥珀色
视角 30°
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 圆形,带圆顶
波长 591nm
测试电流 20mA
长*宽*高 5.8mm*5.8mm*12.7mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

C503B-ACS-CY0Z0251厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

C503B-ACS-CY0Z0251数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE C503B-ACS-CY0Z0251 C503B-ACS-CY0Z0251数据手册

C503B-ACS-CY0Z0251封装设计

查看详情并下载
Symbol
Footprint
3D Model
