首页  >  产品百科  >  JE2835AWT-00-0000-000A0UF965E

JE2835AWT-00-0000-000A0UF965E

产品分类: 发光二极管
厂牌: CREE
产品描述: 6.5μm(K) 120° 3V 150mA 矩形 有色,透明 冷色 SMD 贴片安装 3.5mm*2.8mm*900μm
供应商型号:
供应商:
标准整包数: 0

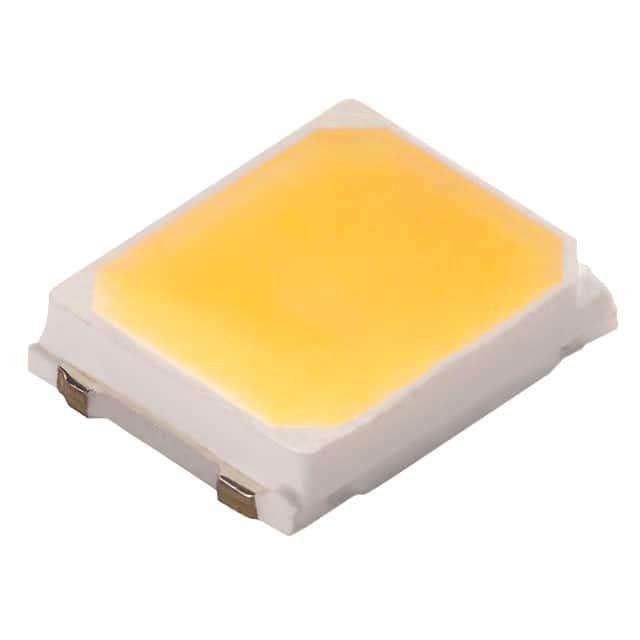

CREE 发光二极管 JE2835AWT-00-0000-000A0UF965E

JE2835AWT-00-0000-000A0UF965E概述

    # Cree® J Series® 2835 LEDs 技术手册解析

    产品简介


    Cree® J Series® 2835 LED 是 Cree LED 推出的一款适用于更广泛照明应用领域的高效率和高性能的 LED 产品系列。这一系列产品继承了 Cree 在 LED 照明领域的领先优势,为低密度照明需求提供了卓越的选择。J Series 2835 LED 主要分为两种类型:标准版和高显色指数(Fidelity)版。
    标准版
    适用于低密度照明应用,例如筒灯、格栅灯和平面灯,强调高效能和表面美观。
    高显色指数版
    针对需要良好色彩表现的应用场景,如商业展示和高端室内照明,提供更高的显色指数(CRI),以实现更自然的色彩再现。
    这些 LED 产品符合 RoHS 和 REACH 标准,同时通过了 UL 认证,具有环保和安全性优势。

    技术参数


    以下是 J Series 2835 LED 的关键技术规格:
    | 参数 | 标准版 | Fidelity 版 |
    |
    | 封装尺寸(长 x 宽 x 厚) | 2.8 mm × 3.5 mm × 0.7 mm | 同上 |
    | 工作电压 | 3 V | 同上 |
    | 测试温度 | 25 °C | 同上 |
    | 测试电流 | 150 mA | 同上 |
    | 典型正向电压 | 3.0–3.3 V | 同上 |
    | 典型光通量(25°C) | 72–80 lm | 57–60 lm |
    | 典型发光效率(25°C) | 178 lm/W | 160 lm/W |
    | 显色指数(CRI) | 70、80、90 | 最小值 95 |
    | 色温范围 | 2700K–6500K | 同上 |
    | 工作环境温度 | -40°C 至 105°C | 同上 |
    | 热阻(结点至焊点) | 20 °C/W | 同上 |

    产品特点和优势


    特点
    1. 兼容性强:封装尺寸符合行业标准(2.8×3.5 mm),便于集成到现有设计中。
    2. 高可靠性:经过严格的测试流程,确保长期稳定运行。
    3. 多种选择:提供不同的色温和显色指数版本,满足多样化需求。
    4. 环保合规:符合 RoHS 和 REACH 标准,减少对环境的影响。
    优势
    - 高效节能:高光效特性显著降低了能耗,提高能源利用效率。
    - 高显色性能:Fidelity 版本特别适合需要精确颜色表现的应用场景。
    - 灵活适用性:适用于多种照明设备,从普通家居照明到专业商用照明。

    应用案例和使用建议


    应用案例
    1. 筒灯和面板灯:标准版适用于需要均匀光线输出的低密度照明。
    2. 商业照明:Fidelity 版适用于需要真实色彩还原的零售环境或艺术展览。
    3. 智能家居:因其小巧的封装尺寸,可轻松集成到各种灯具中。
    使用建议
    - 散热管理:良好的散热设计能够延长 LED 寿命并维持其性能。
    - 电流控制:合理设置驱动电流,避免超过最大电流限制(240 mA)。
    - 光学设计:结合光学透镜,可以进一步提升光线分布效果。

    兼容性和支持


    J Series 2835 LED 专由 Cree Venture LED 公司销售,任何订单需直接提交至 Cree Venture 进行处理和履行。Cree 提供全方位的技术支持,包括产品选型指导、定制化服务和售后维护,确保客户获得最佳体验。

    常见问题与解决方案


    1. 问题:如何正确焊接 J Series 2835 LED?
    - 解决办法:使用适当的回流焊接工艺,参考技术手册中的 Reflow Soldering Characteristics 表。
    2. 问题:LED 发光不均匀怎么办?
    - 解决办法:检查光学设计是否合理,必要时调整透镜位置或角度。
    3. 问题:长时间使用后亮度下降?
    - 解决办法:定期检查散热系统,确保良好的热传导。

    总结和推荐


    综合评估
    Cree® J Series® 2835 LED 系列以其卓越的性能和广泛的应用范围,在市场上具有较强的竞争力。无论是普通照明还是高显色需求场景,该系列产品都能提供可靠的解决方案。
    是否推荐
    强烈推荐给寻求高效、稳定和高性价比 LED 解决方案的设计工程师和技术采购人员。尤其是对高显色指数有要求的应用场景,J Series 2835 LED Fidelity 版本将是理想之选。
    以上是对 Cree® J Series® 2835 LED 技术手册的全面解读,希望对您的项目有所帮助!

JE2835AWT-00-0000-000A0UF965E参数

参数
视角 120°
透镜类型 有色,透明
Vf-正向电压 3V
透镜形状 矩形
波长 6.5μm(K)
测试电流 150mA
显示颜色 冷色
长*宽*高 3.5mm*2.8mm*900μm
通用封装 SMD
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

JE2835AWT-00-0000-000A0UF965E厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

JE2835AWT-00-0000-000A0UF965E数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE JE2835AWT-00-0000-000A0UF965E JE2835AWT-00-0000-000A0UF965E数据手册

JE2835AWT-00-0000-000A0UF965E封装设计

查看详情并下载
Symbol
Footprint
3D Model
