XBDRED-00-0000-000000701

产品分类: 发光二极管
厂牌: CREE
产品描述: 625nm(620~630) 140° 2.25V 350mA 圆形 透明 红色 SMD 贴片安装 2.45mm*2.45mm*1.97mm
供应商型号: XBDRED-00-0000-000000701TR-ND
供应商: Digi-Key
标准整包数: 1000

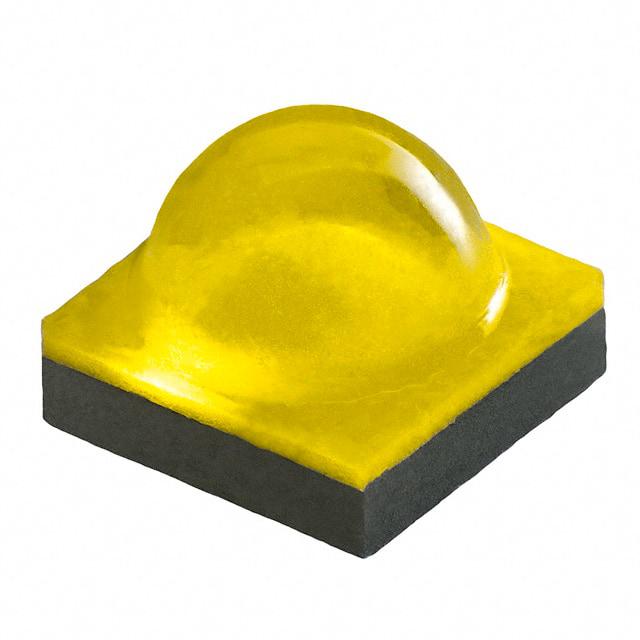

CREE 发光二极管 XBDRED-00-0000-000000701

XBDRED-00-0000-000000701概述

    Cree® XLamp® XB-D LEDs:下一代LED照明解决方案

    产品简介


    Cree® XLamp® XB-D LED 是一种广泛应用于各类照明系统的高效能LED,其特点是具备出色的性能、价格优势和紧凑尺寸。XB-D LED 的足迹设计允许实现更小的设计空间,可密集排列的阵列能提供更好的光混合和集中效果。此外,XB-D LED 具有统一的封装设计,适用于所有白色及彩色配置,简化了电路板和光学设计。它还降低了各种照明应用(如室内、室外、建筑及交通运输照明)的整体系统成本。

    技术参数


    - 热阻(结点至焊点):
    - 白色、皇家蓝、蓝色:6.5 °C/W
    - 绿色:11 °C/W
    - PC琥珀色:8.5 °C/W
    - 琥珀色:7 °C/W
    - 橙红色、红色:5 °C/W
    - 视场角(半高宽):
    - 白色:115°
    - 皇家蓝:120°
    - 蓝色、绿色:135°
    - PC琥珀色:110°
    - 琥珀色、橙红色、红色:140°
    - 电压温度系数:
    - 白色:-2.5 mV/°C
    - 皇家蓝:-2.0 mV/°C
    - 蓝色、绿色:-3.3 mV/°C
    - PC琥珀色:-2.4 mV/°C
    - 琥珀色、橙红色、红色:-2 mV/°C
    - ESD耐压(HBM,Mil-Std-883D):
    - 白色、皇家蓝、蓝色、绿色:8000 V
    - PC琥珀色:Class 3A
    - 琥珀色、橙红色、红色:Class 2
    - 正向电流:1000 mA
    - 反向电压:-5 V
    - 正向电压(85 °C,350 mA):
    - 白色:2.9 - 3.5 V
    - 皇家蓝:2.95 - 3.5 V
    - 蓝色:3.1 - 3.7 V
    - 绿色:3.3 - 3.9 V
    - PC琥珀色:3.1 - 3.4 V
    - 琥珀色、橙红色、红色:2.25 - 2.6 V
    - LED结温:150 °C

    产品特点和优势


    Cree® XLamp® XB-D LED 的主要特点包括:
    - 一致性设计:白色、色彩分类分别在85 °C 和25 °C 下进行,确保不同批次的一致性。
    - 高效能:最高可达136 lm/W(冷白光,85 °C,350 mA)。
    - 多样化色彩:提供多种颜色选项,包括白色(80最低CRI)、皇室蓝、蓝色、绿色、PC琥珀色、琥珀色、橙红色及红色。
    - 最大驱动电流:1 A,提供了足够的灵活性以满足各种应用需求。
    - 宽视场角:从110°(PC琥珀色)到140°(红),保证良好的光覆盖范围。
    - 再流焊接兼容性:符合JEDEC J-STD-020C标准,具有优秀的热管理能力。

    应用案例和使用建议


    XLamp® XB-D LED 广泛应用于各种照明领域,例如:
    - 户外道路照明:结合LED的高亮度与宽视角,可在交通灯、路灯等设施中使用,提高安全性。
    - 建筑照明:在建筑物内外部的装饰照明中,如广告牌、标牌等,提供良好的视觉效果。
    - 家居照明:适用于吸顶灯、台灯等家庭照明设备,提升生活品质。
    使用建议:
    - 在安装过程中需注意散热设计,避免因过热导致性能下降。
    - 在设计电路时,考虑到不同色彩的LED正向电压差异,合理选择限流电阻。
    - 考虑到再流焊接的温度要求,建议遵循制造商的建议,以获得最佳焊接效果。

    兼容性和支持


    XLamp® XB-D LED 符合JEDEC J-STD-020C标准,再流焊接工艺参数也提供了明确指导。此外,作为UL认可组件,其质量和安全性能得到了保障。

    常见问题与解决方案


    - 问题: 在高温环境下使用时,亮度降低。
    - 解决方案: 确保良好的散热设计,使用散热片或其他有效的散热方法。
    - 问题: 长时间使用后,LED光效减弱。
    - 解决方案: 定期清洁灯具,检查是否有灰尘积聚影响散热;根据需要更换灯具,确保长期稳定使用。
    - 问题: 安装后发现光分布不均。
    - 解决方案: 重新评估并调整光学设计,确保每个LED的光路均匀。

    总结和推荐


    Cree® XLamp® XB-D LED 是一款高性能、高可靠性的LED产品,适合于各类照明应用。其出色的一致性、宽广的视场角和高效的热管理使其成为现代照明系统不可或缺的一部分。无论是户外还是室内,都表现出色。因此,强烈推荐给对性能和可靠性有高要求的应用场景。
    总之,Cree® XLamp® XB-D LED 凭借其先进的技术和多功能特性,在当今的LED市场上脱颖而出,是值得信赖的选择。

XBDRED-00-0000-000000701参数

参数
透镜类型 透明
Vf-正向电压 2.25V
透镜形状 圆形
波长 625nm(620~630)
测试电流 350mA
显示颜色 红色
视角 140°
长*宽*高 2.45mm*2.45mm*1.97mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XBDRED-00-0000-000000701厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XBDRED-00-0000-000000701数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XBDRED-00-0000-000000701 XBDRED-00-0000-000000701数据手册

XBDRED-00-0000-000000701封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.0504 ¥ 8.7906
库存: 13000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 8790.6
