XPEBRD-L1-0000-00501

产品分类: 发光二极管
厂牌: CREE
产品描述: 625nm(620~630) 130° 2.2V 350mA 圆形 无色 红色 SMD 贴片安装 3.45mm*3.45mm*2.39mm
供应商型号: XPEBRD-L1-0000-00501
供应商: 云汉优选
标准整包数: 10

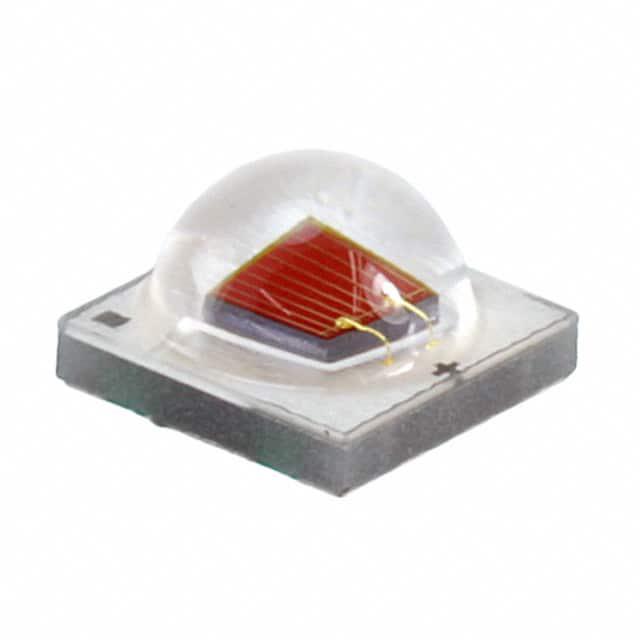

CREE 发光二极管 XPEBRD-L1-0000-00501

XPEBRD-L1-0000-00501概述

    Cree® XLamp® XP-E2 LED:创新高效光源

    1. 产品简介


    Cree® XLamp® XP-E2 LED 是一款高光输出和高效率的LED产品,其光输出量相比前一代产品提升了高达20%,并保持单颗芯片设计,便于精确的光学控制。这一升级版本共享与原版XP-E相同的封装尺寸,从而为现有客户提供了无缝的升级路径,同时缩短了设计周期。这款LED特别适用于需要高光输出和最大功效的应用场合,如LED灯泡替换、户外照明、便携式照明、室内定向照明、应急车辆照明及建筑照明。

    2. 技术参数


    Cree® XLamp® XP-E2 LED的技术规格如下:
    - 热阻抗
    - 结点至焊点热阻(白色、皇家蓝、蓝色):9°C/W
    - 结点至焊点热阻(绿色):15°C/W
    - 结点至焊点热阻(PC琥珀色):9°C/W
    - 结点至焊点热阻(琥珀色):7°C/W
    - 结点至焊点热阻(红橙色、红色):5°C/W
    - 视角
    - 全宽半高视场角(白色):110°
    - 全宽半高视场角(皇家蓝、蓝色、绿色):135°
    - 全宽半高视场角(PC琥珀色):110°
    - 全宽半高视场角(琥珀色、红橙色、红色):130°
    - 电流和电压
    - 最大驱动电流:1A
    - 反向电压:不可用
    - 正向电压(350mA, 85°C,白色):2.9V - 3.2V
    - 正向电压(1000mA, 85°C,白色):3.15V
    - 正向电压(350mA, 25°C,皇家蓝、蓝色):3.1V - 3.3V
    - 正向电压(1000mA, 25°C,皇家蓝、蓝色):3.3V
    - 热设计
    - 最大结点温度:153°C
    - 其它
    - 静电放电耐受电压(人体模型,MIL-STD-883D):白色、皇家蓝、蓝色、绿色:800V
    - 静电放电分类(人体模型,MIL-STD-883D):PC琥珀色、琥珀色、红橙色、红色:Class 2
    - ESD标准:符合JEDEC J-STD-020C标准
    - 罗马制造指令(RoHS)和欧洲化学品管理局(REACH)合规

    3. 产品特点和优势


    - 多种颜色选择:提供白色、户外白色、80-CRI白光、85-CRI白光、90-CRI白光、皇家蓝、蓝光、绿光、PC琥珀光、琥珀光、红橙光与红光等多种颜色选择。
    - ANSI兼容色度箱:确保色彩的一致性。
    - 高温白光色度箱:在85°C下进行色度箱分配。
    - 低热阻:低至5°C/W的热阻,提高了LED的可靠性和使用寿命。
    - 宽视角:提供110°到135°的宽视场角。
    - 长期存储:无限底板寿命,在≤30°C/85%RH环境下。
    - 无铅焊接:符合JEDEC J-STD-020C标准。
    - 环保材料:RoHS和REACH合规。
    - UL认证:作为组件被UL认可。

    4. 应用案例和使用建议


    - LED灯泡替换:适用于室内或室外照明应用,尤其是需要高亮度的场合。
    - 户外照明:提供高亮度和长寿命,适合路灯、景观照明等户外场景。
    - 便携式照明:用于手电筒、头灯等移动设备,其高强度和长寿命使得便携设备更加可靠。
    - 紧急车辆照明:由于其高亮度和耐久性,适用于警车、救护车等需要强烈光线的紧急车辆。
    - 建筑照明:可以用于室内定向照明和建筑外观照明,提供所需的照明效果。
    使用建议:
    - 设计产品时,应注意尽量减少焊点到环境的热阻,以优化灯泡寿命和光学特性。
    - 在焊接过程中,遵循制造商提供的推荐焊接曲线,以确保最佳焊接效果。
    - 在高温环境下使用时,注意降低驱动电流,以避免超过最大结点温度。

    5. 兼容性和支持


    - 兼容性:该LED与JEDEC J-STD-020C标准兼容,可用于广泛的产品中。
    - 支持和维护:Cree公司提供详尽的技术文档和焊接指南,确保客户能够正确安装和维护LED。

    6. 常见问题与解决方案


    - 问题一:如何确保LED的长时间可靠性?
    - 解决方案:确保热设计合理,焊点至环境的热阻最小化,遵循制造商推荐的焊接曲线。
    - 问题二:如何实现最佳的光输出效果?
    - 解决方案:根据不同的颜色和使用环境调整驱动电流,确保LED在最佳工作状态下运行。
    - 问题三:在焊接过程中出现缺陷怎么办?
    - 解决方案:重新检查焊接过程,确保按照制造商提供的焊接曲线操作。

    7. 总结和推荐


    总体而言,Cree® XLamp® XP-E2 LED是一款高度可靠且高效的LED产品,具备出色的光输出和效能表现,适用于各种需要高亮度和可靠性的应用场景。其多样化颜色选择、低热阻和环保特性使其在市场上具有很强的竞争力。如果您正在寻找一种适用于各种照明需求的高性能LED,Cree® XLamp® XP-E2 LED绝对是一个值得考虑的选择。

XPEBRD-L1-0000-00501参数

参数
显示颜色 红色
视角 130°
透镜类型 无色
Vf-正向电压 2.2V
透镜形状 圆形
波长 625nm(620~630)
测试电流 350mA
长*宽*高 3.45mm*3.45mm*2.39mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XPEBRD-L1-0000-00501厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XPEBRD-L1-0000-00501数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XPEBRD-L1-0000-00501 XPEBRD-L1-0000-00501数据手册

XPEBRD-L1-0000-00501封装设计

查看详情并下载
Symbol
Footprint
3D Model
