首页  >  产品百科  >  XREWHT-L1-0000-00E05

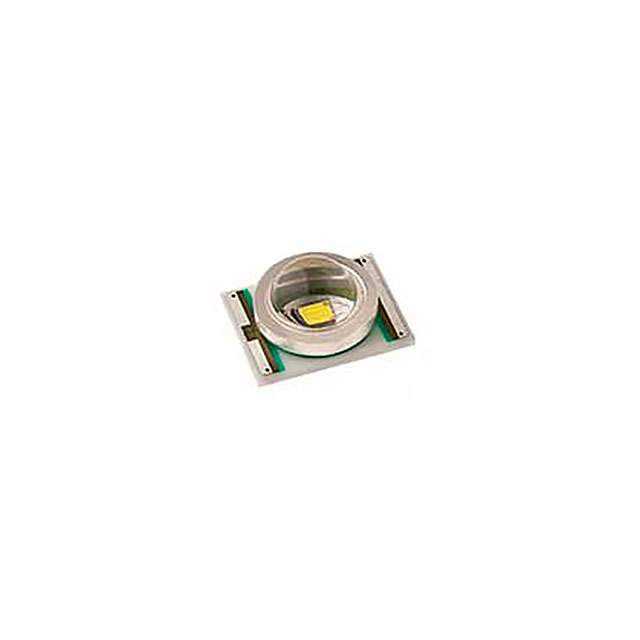

XREWHT-L1-0000-00E05

产品分类: 发光二极管
厂牌: CREE
产品描述: 5μm~10μm 90° 3.3V 350mA 圆顶 透明 白色 SMD 贴片安装 9mm*7mm*4.6mm
供应商型号: TS-XREWHT-L1-0000-00E05
供应商: 海外现货
标准整包数: 0
CREE 发光二极管 XREWHT-L1-0000-00E05

XREWHT-L1-0000-00E05概述

    Cree® XLamp® XR-E LED 技术手册解读

    1. 产品简介


    Cree® XLamp® XR-E LED 是一种高效率的照明类LED,广泛应用于各类照明场合,如变色灯、便携式和个人照明、户外照明、室内定向照明、商业照明和应急车辆照明。这款LED提供从冷白色(2600K至10000K CCT)到蓝色、皇家蓝和绿色等多种颜色选择,具有高亮度、高效能和长寿命的特点,可以替代许多传统光源,为用户提供节能且持久的照明解决方案。

    2. 技术参数


    以下是XLamp® XR-E LED的主要技术参数:
    - 驱动电流:最大驱动电流可达1000 mA。
    - 结温:最高结温可达150°C。
    - 热阻:结点到焊点的热阻为8°C/W。
    - 视角:白光视角为90度,皇家蓝、蓝光和绿光的视角为100度。
    - 电压温度系数:白光、皇家蓝、蓝光和绿光的电压温度系数为-4.0 mV/°C。
    - ESD分类:符合HBM MIL-STD-883D标准的Class 2等级。

    3. 产品特点和优势


    - 多样化色彩:提供多种颜色选项,满足不同应用需求。
    - 高可靠性:通过JEDEC标准预测试,具备行业领先的可靠性。
    - 便捷安装:采用电中性热路径设计,易于焊接安装,兼容JEDEC J-STD-020C标准。
    - 环保合规:符合RoHS和REACH标准。
    - UL认证:UL® 认证组件,符合ANSI/UL 8750标准。

    4. 应用案例和使用建议


    - 应用场景:XLamp® XR-E LED适用于各种照明场景,例如商场、路灯、应急车辆等。由于其高亮度和高效的能源利用率,这种LED非常适合用于需要长时间稳定照明的应用。
    - 使用建议:建议根据实际使用环境选择合适的驱动电流和散热方案。确保LED的工作温度不超过150°C,以维持其长期性能。

    5. 兼容性和支持


    - 兼容性:XLamp® XR-E LED与多种焊接工艺兼容,特别适合JEDEC J-STD-020C标准。
    - 支持和服务:产品由专业团队提供支持,包括详细的预发布资格测试和长期的热管理指南。此外,还可以通过访问官方网站获取更多信息和支持文档。

    6. 常见问题与解决方案


    - 问题一:LED灯长时间使用后亮度下降。
    - 解决方案:定期检查散热系统是否有效,确保工作温度不高于制造商推荐值。必要时调整驱动电流。
    - 问题二:焊接过程中损坏。
    - 解决方案:按照推荐的焊接曲线操作,使用合适的焊锡膏和预热条件。避免过高的峰值温度和过快的冷却速率。

    7. 总结和推荐


    总体而言,Cree® XLamp® XR-E LED是一款高性能、多功能、可靠的LED产品,尤其适用于需要高亮度、高效能和长寿命的应用场景。其独特的功能和优势使其在市场上具备很强的竞争力。强烈推荐使用这款产品以实现最佳的照明效果和节能目标。

XREWHT-L1-0000-00E05参数

参数
测试电流 350mA
显示颜色 白色
视角 90°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆顶
波长 5μm~10μm
长*宽*高 9mm*7mm*4.6mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XREWHT-L1-0000-00E05厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XREWHT-L1-0000-00E05数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XREWHT-L1-0000-00E05 XREWHT-L1-0000-00E05数据手册

XREWHT-L1-0000-00E05封装设计

查看详情并下载
Symbol
Footprint
3D Model
