首页  >  产品百科  >  XPEBRY-L1-0000-00P01

XPEBRY-L1-0000-00P01

产品分类: 发光二极管
厂牌: CREE
产品描述: 458nm(450~465) 135° 3.1V 350mA 圆形 透明 蓝色 SMD 贴片安装 3.45mm*3.45mm*2.39mm
供应商型号: XPEBRY-L1-0000-00P01TR-ND
供应商: Digi-Key
标准整包数: 1000
CREE 发光二极管 XPEBRY-L1-0000-00P01

XPEBRY-L1-0000-00P01概述


    产品简介

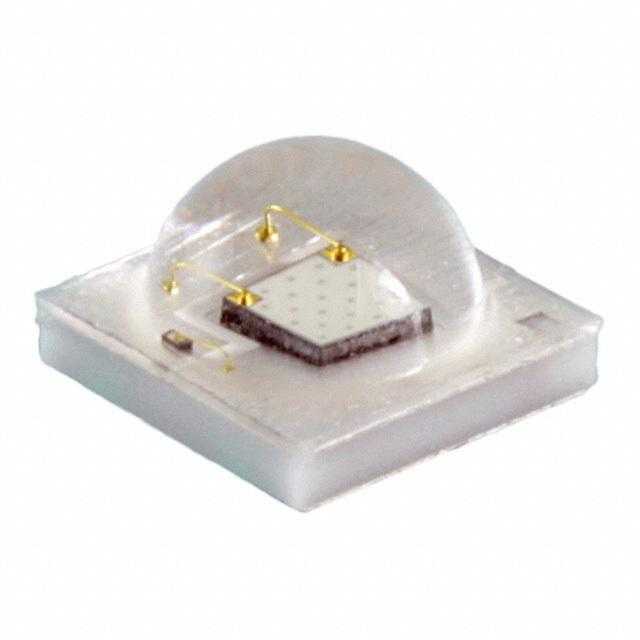

    Cree® XLamp® XP-E2 LED
    Cree® XLamp® XP-E2 LED 是一种基于高亮度白光LED的技术创新产品,显著提高了光通量输出,相较于原版XP-E LED提升了20%。它还保持了单颗芯片点光源的特点,为精确的光学控制提供了便利。尽管光输出增加,但该产品的物理尺寸与XP-E保持一致,这使得现有XP客户可以在不改变设计的前提下进行无缝升级,从而获得更高的光效和效率。

    技术参数


    - 热阻:在焊点至接线点之间的热阻为9°C/W(白光、皇家蓝、蓝光),绿色为15°C/W,PC琥珀色为9°C/W,琥珀色为7°C/W,红橙色和红色为5°C/W。
    - 视场角:白光的全宽半最大值(FWHM)为110°;皇家蓝、蓝光、绿光的FWHM为135°;PC琥珀色的FWHM为110°;琥珀色、红橙色和红色的FWHM为130°。
    - 温度系数:白光的电压温度系数为-2.3 mV/°C;皇家蓝、蓝光的电压温度系数为-3.3 mV/°C;绿光的电压温度系数为-3.8 mV/°C;PC琥珀色的电压温度系数为-2.5 mV/°C;琥珀色、红橙色和红色的电压温度系数为-1.8 mV/°C。
    - 反向电压:标准为5 V,但具体数值取决于电流和温度。
    - 正向电流:最大正向驱动电流为1 A。
    - 正向电压:在85°C时,350 mA电流下的白光正向电压为2.9-3.2 V;在25°C时,350 mA电流下的蓝色正向电压为3.1-3.2 V;绿色为3.2-3.3 V;琥珀色为3.05-3.2 V;红色和红橙色为2.2-2.6 V。

    产品特点和优势


    - 颜色多样:提供多种颜色选择,包括白色、户外白色、80-CRI白色、85-CRI白色、90-CRI白色、皇家蓝、蓝光、绿光、PC琥珀色、琥珀色、红橙色及红色。
    - ANSI兼容:具有ANSI兼容色度分档。
    - 热管理:具有低热阻(最低可达5°C/W)的设计,便于高效散热。
    - 高可靠性:支持在低至30°C /85%RH的环境下无限存储寿命。
    - 可焊性:符合JEDEC J-STD-020C标准。
    - 环保:符合RoHS和REACH标准。
    - 认证:被UL认可为组件(认证编号E349212)。

    应用案例和使用建议


    应用案例:
    - LED更换灯泡:用于LED灯泡替换,适合各种照明应用。
    - 户外照明:如路灯、街道照明,尤其适用于需要较高光通量的应用。
    - 便携式设备:如手电筒、应急车辆灯具,适合需要便携且可靠光源的场景。
    - 室内定向照明:适用于超市、商场等场所的定向照明。
    - 建筑照明:提供美观且高效的建筑照明解决方案。
    使用建议:
    - 确保电路设计合理,避免过载导致的损坏。
    - 设计散热系统时考虑最高温升限制,以延长使用寿命。
    - 根据实际应用调整驱动电流和电压,确保性能最优。

    兼容性和支持


    Cree公司为客户提供广泛的配套服务,包括详细的安装指南、技术支持热线和在线资源库。此外,该产品与其他常用的LED驱动器和控制系统具有良好兼容性,可广泛应用于各类电子设备中。

    常见问题与解决方案


    - 问:为什么我的LED灯光效果不理想?
    答:可能是因为散热设计不足。确保采用合适的散热材料和方法。
    - 问:如何判断LED的色温是否准确?
    答:可以通过色温测量仪检测LED的色温值是否在预定范围内。
    - 问:如何延长LED的使用寿命?
    答:优化电路设计,确保在安全温度范围内运行,合理使用散热措施。

    总结和推荐


    综上所述,Cree® XLamp® XP-E2 LED不仅具备出色的性能和可靠的质量,而且拥有广泛的适用范围和易用性。对于追求高性能和长寿命的照明应用来说,这款LED无疑是一个优秀的选择。鉴于其优异的表现,强烈推荐使用Cree® XLamp® XP-E2 LED来满足您的需求。

XPEBRY-L1-0000-00P01参数

参数
测试电流 350mA
显示颜色 蓝色
视角 135°
透镜类型 透明
Vf-正向电压 3.1V
透镜形状 圆形
波长 458nm(450~465)
长*宽*高 3.45mm*3.45mm*2.39mm
通用封装 SMD
安装方式 贴片安装
包装方式 卷带包装

XPEBRY-L1-0000-00P01厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XPEBRY-L1-0000-00P01数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XPEBRY-L1-0000-00P01 XPEBRY-L1-0000-00P01数据手册

XPEBRY-L1-0000-00P01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.2584 ¥ 10.5313
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
