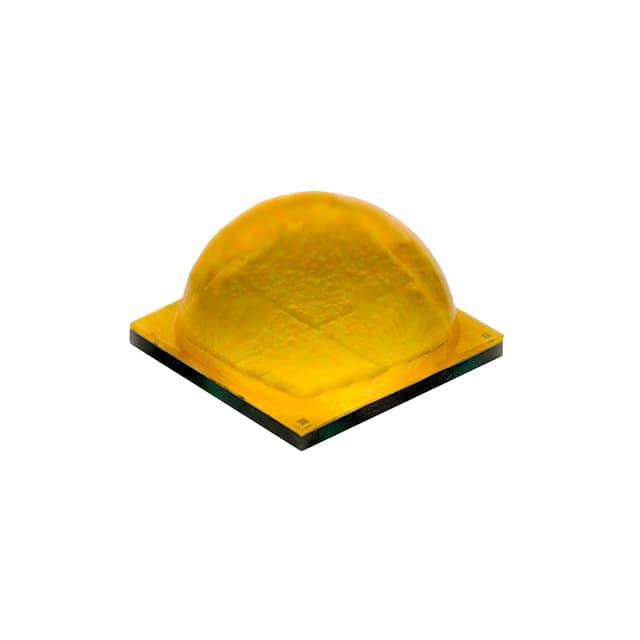

XHP70B-00-0000-0D0BN440E

产品分类: 发光二极管
厂牌: CREE
产品描述: 4μm(K) 125° 11.2V 1.05A 圆形 透明 白色 2-SMD 贴片安装 7mm*7mm*4.35mm
供应商型号: XHP70B-00-0000-0D0BN440EDKR-ND
供应商: Digi-Key
标准整包数: 1
CREE 发光二极管 XHP70B-00-0000-0D0BN440E

XHP70B-00-0000-0D0BN440E概述


    产品简介


    Cree的XLamp XHP70.2 LED是一种新一代高功率LED,旨在通过最佳的流明密度、可靠性和色度一致性实现系统成本最小化。基于Cree最新的高功率LED技术,该LED改进了光通量密度、电压特性、可靠性以及光学性能。新版本的XHP70.2 LED能够轻松替换现有的XHP70设计,从而实现更高的系统LPW(每瓦流明数),减少重新设计的成本。它的超高光通量密度和较高的工作温度下的较长寿命,也使得新型和创新性的照明设计更加易于实现,同时降低系统成本。

    技术参数


    - 基本特性:白色可配置为6 V或12 V
    - 颜色种类:提供三步和五步的EasyWhite分档,覆盖2700 K到7000 K色温范围
    - 可靠性:在85 °C下进行分类测试
    - 最大驱动电流:6 V下4800 mA,12 V下2400 mA
    - 热阻:0.9 °C/W
    - 视角:125°
    - 储存条件:在≤ 30°C/85% RH下无限储存寿命
    - 认证:符合JEDEC J-STD-020C标准,符合UL认证(E349212)

    产品特点和优势


    - 光通量密度高:比上一代产品提升明显,有助于实现更高效的照明设计。
    - 电压特性好:无论是在6 V还是12 V配置下,都能保持稳定的电压特性。
    - 高可靠性和一致性:经过严格的测试和分类,确保长期稳定运行。
    - 广泛的适用性:可用于不同色温和CRI要求的应用场合,提供灵活的选择。
    - RoHS和REACH合规:环保友好,满足国际法规要求。

    应用案例和使用建议


    应用案例
    XLamp XHP70.2 LED广泛应用于商业、工业和户外照明项目中。例如,在大型商场、办公大楼、道路照明等领域,由于其高光通量密度和宽视角的特点,能够在节能的同时提供出色的照明效果。
    使用建议
    1. 热管理:要确保良好的热管理,避免过热影响灯具寿命。推荐使用适当的散热片和冷却系统来维持较低的工作温度。
    2. 驱动电流:按照产品规格推荐的最大驱动电流操作,以保证长期的可靠性和性能。
    3. 安装注意事项:在焊接过程中,需要遵循JEDEC J-STD-020C标准,确保焊接质量。推荐使用专业焊锡膏和合适的焊接工艺。

    兼容性和支持


    - 兼容性:该LED与现有的PCB设计具有良好的兼容性,可通过简单的焊盘布局调整实现安装。
    - 技术支持:Cree提供详细的技术文档和支持服务,包括焊接指南和热设计建议。用户可以通过官方网站获取相关资料和联系技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时出现虚焊现象 | 检查焊接过程是否符合JEDEC J-STD-020C标准,并确保使用优质的焊锡膏和正确的焊接工艺。 |
    | LED亮度不稳定 | 检查电路设计是否符合产品的电气规格,确保供电稳定且无波动。 |

    总结和推荐


    Cree的XLamp XHP70.2 LED以其高光通量密度、优良的电压特性和高可靠性,成为高性能照明应用的理想选择。无论是商业、工业还是户外照明项目,它都能提供卓越的性能和长久的使用寿命。通过遵循正确的安装和维护指南,用户可以充分发挥其潜力,实现理想的照明效果。因此,我们强烈推荐使用这款高性能LED产品。

XHP70B-00-0000-0D0BN440E参数

参数
Vf-正向电压 11.2V
透镜形状 圆形
波长 4μm(K)
测试电流 1.05A
显示颜色 白色
视角 125°
透镜类型 透明
长*宽*高 7mm*7mm*4.35mm
通用封装 2-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XHP70B-00-0000-0D0BN440E厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XHP70B-00-0000-0D0BN440E数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XHP70B-00-0000-0D0BN440E XHP70B-00-0000-0D0BN440E数据手册

XHP70B-00-0000-0D0BN440E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.8864 ¥ 91.9901
10+ $ 9.959 ¥ 83.3447
50+ $ 9.676 ¥ 80.9756
100+ $ 8.9107 ¥ 74.5716
200+ $ 8.1035 ¥ 67.8164
500+ $ 7.5898 ¥ 63.5175
库存: 717
起订量: 1 增量: 1
