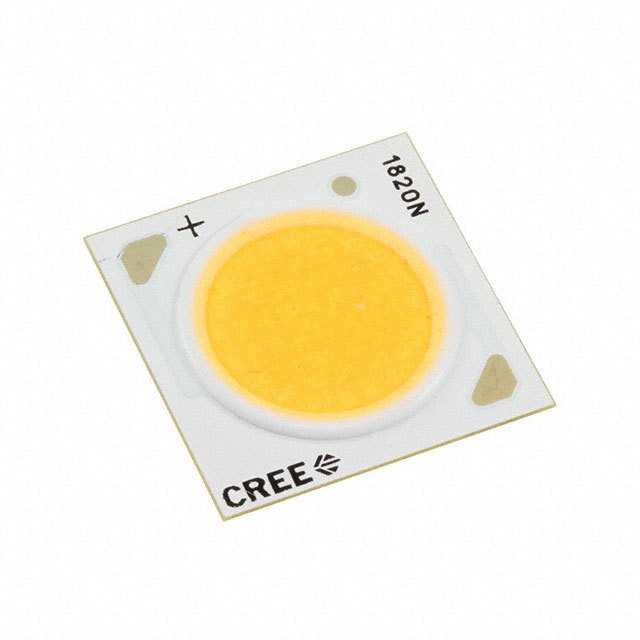

CXB1820-0000-000N0BS465E

产品分类: 发光二极管
厂牌: CREE
产品描述: 6.5μm(K) 115° 36V 550mA 平的 有色,透明 冷色 COB 板安装,贴片安装 17.85mm*17.85mm*1.7mm
供应商型号: 941-CXB18200N0BS465E
供应商: Mouser
标准整包数: 1
CREE 发光二极管 CXB1820-0000-000N0BS465E

CXB1820-0000-000N0BS465E概述

    # Cree XLamp® CXB1820 LED 技术手册解读

    产品简介


    Cree XLamp® CXB1820 LED 是一款陶瓷基板封装的COB(Chip-on-Board)LED产品,以其高效能和可靠性著称。这一系列LED广泛应用于陶瓷基板LED中,特别适合高光效和长期稳定运行的照明需求。该产品提供多种色温和显色指数(CRI)选项,满足不同照明场景的需求。CXA2 LED Array家族设计一致,可与CXA和CMA LED家族共享光学、机械及电气设计,从而大幅缩短灯具制造商的开发周期并降低成本。
    主要功能
    - 高效能与长寿命:适用于各种工业和商业照明应用。
    - 广泛的色温选择:从2200K到6500K。
    - 显色指数多样化:最低70 CRI至最高95 CRI。
    - 支持EasyWhite®技术,简化白光LED的颜色管理。
    应用领域
    CXB1820 LED广泛用于商业照明、零售照明、道路照明和户外照明等,尤其适用于需要高亮度和稳定性能的应用场合。

    技术参数


    以下是CXB1820 LED的主要技术参数:
    | 参数名称 | 单位 | 最小值 | 典型值 | 最大值 |

    | 视角(FWHM) | ° | 115
    | ESD耐压能力 | V | 8
    | 正向电流(标准版) | mA 1050
    | 正向电流(eTone版) | mA 1044
    | 反向电流 | mA | 0.1
    | 正向电压(550mA/85°C)| V | 30 | 35
    工作条件
    - 案例温度范围:0°C 至 125°C
    - 推荐最大发光表面温度(LES):135°C

    产品特点和优势


    CXB1820 LED具有以下显著特点和优势:
    1. 标准化设计:与CXA和CMA LED家族共享相同的物理设计,便于集成和升级。
    2. 高显色性能:eTone版本提供了90 CRI的高质量白光,同时保持与普通80 CRI LED相当的效率。
    3. 灵活的色温与显色指数选择:覆盖从暖白到冷白的广泛范围,适应不同的光照需求。
    4. 高可靠性:在各种工作条件下都能提供长达60,000小时以上的L90寿命。
    5. 环保合规:符合RoHS和REACH标准,且UL认证认可(E349212)。
    这些特点使其在市场上具备强大的竞争力,特别是在追求高性能和可靠性的商业和工业照明项目中。

    应用案例和使用建议


    应用案例
    CXB1820 LED广泛应用于以下场景:
    - 商业照明:商场、超市、酒店等。
    - 道路照明:高速公路、城市主干道。
    - 工业照明:工厂车间、仓库。
    - 户外照明:广场、停车场。
    使用建议
    - 散热设计:确保良好的热管理,采用高效的热界面材料和散热器。
    - 调光功能:考虑搭配调光驱动器以实现节能效果。
    - 光学设计优化:根据具体应用场景选择合适的光学透镜或反光杯。

    兼容性和支持


    CXB1820 LED与其他电子元件高度兼容,适用于多种LED驱动器和控制系统。此外,Cree公司为用户提供全面的技术支持和售后服务,包括产品文档下载、技术咨询和售后保修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED光衰明显 | 检查散热设计是否合理,调整工作电流至推荐值 |
    | 色温偏移 | 确保LED处于推荐的工作温度范围内 |
    | 光学效果不理想 | 调整光学设计或选择更匹配的透镜 |

    总结和推荐


    综合评估
    CXB1820 LED凭借其卓越的光效、高可靠性以及广泛的适用性,在商用和工业照明市场占据重要地位。其标准化设计和兼容性强的特点,使得灯具制造商能够快速部署照明解决方案。
    是否推荐使用?
    强烈推荐!CXB1820 LED是一款集高效、可靠、灵活性于一身的优秀产品,尤其适合对高显色指数和长寿命有严格要求的照明项目。无论是室内还是室外照明,它都能提供优异的表现。

    注:本文所引用的数据来源于Cree官方技术手册,具体使用时请参照原手册并咨询专业工程师。

CXB1820-0000-000N0BS465E参数

参数
测试电流 550mA
显示颜色 冷色
视角 115°
透镜类型 有色,透明
Vf-正向电压 36V
透镜形状 平的
波长 6.5μm(K)
长*宽*高 17.85mm*17.85mm*1.7mm
通用封装 COB
安装方式 板安装,贴片安装
零件状态 在售
包装方式 托盘

CXB1820-0000-000N0BS465E厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

CXB1820-0000-000N0BS465E数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE CXB1820-0000-000N0BS465E CXB1820-0000-000N0BS465E数据手册

CXB1820-0000-000N0BS465E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.314 ¥ 61.8033
10+ $ 6.644 ¥ 56.1418
50+ $ 6.3396 ¥ 53.5696
100+ $ 5.832 ¥ 49.2804
300+ $ 5.1555 ¥ 43.564
500+ $ 4.83 ¥ 40.8135
1000+ $ 4.452 ¥ 37.6194
库存: 3
起订量: 1 增量: 1
