XHP70B-00-0000-0D0BN40E2

产品分类: 发光二极管
厂牌: CREE
产品描述: Cree 白光LED, 7070封装
供应商型号: 2648201
供应商: 海外现货
标准整包数: 1

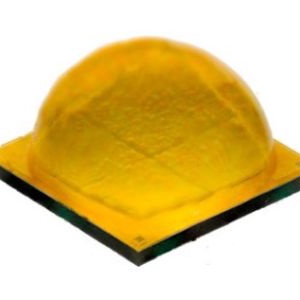

CREE 发光二极管 XHP70B-00-0000-0D0BN40E2

XHP70B-00-0000-0D0BN40E2概述

    Cree® XLamp® XHP70.2 LED:产品技术手册解析

    1. 产品简介


    Cree® XLamp® XHP70.2 LED 是一种极高性能的LED,专为实现最低系统成本而设计。它具有最佳的流明密度、可靠性和色彩一致性。基于Cree公司的最新高功率LED技术,XHP70.2 LED 在相同的7.0 mm x 7.0 mm 封装尺寸内提升了流明密度、电压特性、可靠性及光学性能。相比之前的XHP70 LED,XHP70.2 LED 可以实现更低成本的系统LPW提升,且无需重新设计。此外,它还提供了无与伦比的流明密度和更高的工作温度下的使用寿命,适用于各种创新照明设计。

    2. 技术参数


    - 驱动电流:最大驱动电流为4800 mA(6V),2400 mA(12V)。
    - 热阻抗:0.9 °C/W。
    - 视角(FWHM):125°。
    - 电压系数:6V时为-2.9 mV/°C,12V时为-5.8 mV/°C。
    - 反向电压:5V。
    - 正向电压(6V、2100 mA、85°C):5.6 V 至 6.1 V。
    - 正向电压(12V、1050 mA、85°C):11.2 V 至 12.2 V。
    - LED结温:150°C。

    3. 产品特点和优势


    - 多色温选项:可提供标准、70、80和90最低显色指数(CRI)选项。
    - 易配置性:可通过PCB布局设置为6V或12V。
    - 宽广色温范围:从2700K到7000K不等。
    - 高效散热:低热阻(0.9°C/W)有助于延长使用寿命。
    - 易于焊接:满足JEDEC J-STD-02标准,支持回流焊接。

    4. 应用案例和使用建议


    XHP70.2 LED 可广泛应用于路灯、商业照明、工业照明和住宅照明等领域。建议用户在进行LED灯设计时,根据所需的应用场景选择合适的色温和CRI值。此外,应注意热管理设计,确保良好的散热效果,以充分发挥XHP70.2 LED 的性能。

    5. 兼容性和支持


    Cree公司提供了一系列配套工具和服务,如详细的机械尺寸和电气配置文档,便于用户轻松集成到现有设计中。此外,该产品还通过UL认证,符合RoHS和REACH标准。

    6. 常见问题与解决方案


    - Q: XHP70.2 LED的最大驱动电流是多少?
    - A: 最大驱动电流为4800 mA(6V),2400 mA(12V)。
    - Q: XHP70.2 LED的热阻是多少?
    - A: 热阻为0.9°C/W。
    - Q: 如何正确安装XHP70.2 LED?
    - A: 通过回流焊接,按照JEDEC J-STD-02标准操作。

    7. 总结和推荐


    总体而言,Cree® XLamp® XHP70.2 LED是一款优秀的高性能LED,适用于多种应用场景。其高流明密度、高可靠性、多种色温选项以及高效的热管理设计使其在市场上具有显著的竞争优势。我们强烈推荐此款产品用于需要高性能LED的各种照明项目。

XHP70B-00-0000-0D0BN40E2参数

参数
透镜类型 透明
Vf-正向电压 11.2V
透镜形状 圆形
波长 5.7μm(K)
测试电流 1.05A
显示颜色 冷色
视角 125°
长*宽*高 7mm*7mm*4.35mm
通用封装 2-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XHP70B-00-0000-0D0BN40E2厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XHP70B-00-0000-0D0BN40E2数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XHP70B-00-0000-0D0BN40E2 XHP70B-00-0000-0D0BN40E2数据手册

XHP70B-00-0000-0D0BN40E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 152.8592
10+ ¥ 143.312
100+ ¥ 126.986
500+ ¥ 108.8436
1000+ ¥ 100.8771
库存: 652
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 152.85
