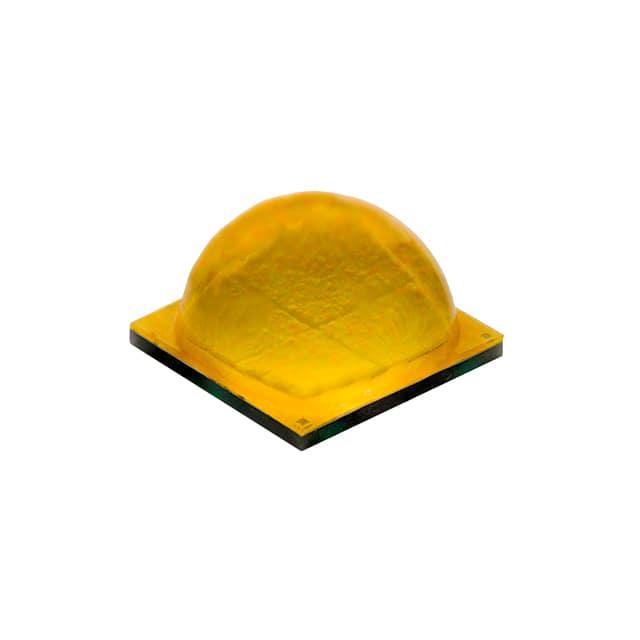

XHP70B-00-0000-0D0HM440G

产品分类: 发光二极管
厂牌: CREE
产品描述: 4μm(K) 125° 11.2V 1.05A 圆形 透明 白色 2-SMD 贴片安装 7mm*7mm*4.35mm
供应商型号: 941-XHP70B0D0HM440G
供应商: Mouser
标准整包数: 1
CREE 发光二极管 XHP70B-00-0000-0D0HM440G

XHP70B-00-0000-0D0HM440G概述


    产品简介


    产品名称: Cree® XLamp® XHP70.2 LED
    产品类型: 高功率LED
    主要功能: XHP70.2 LED是一款高功率LED,旨在提供最低系统成本的同时,确保最高的光密度、可靠性和色彩一致性。该LED采用Cree最新的高功率LED技术,提升了光密度、电压特性、可靠性和光学性能。它的设计非常适合照明制造商在现有XHP70设计方案上的无缝升级。
    应用领域: 适用于各种照明应用,如商业照明、工业照明和户外照明等。

    技术参数


    | 特性 | 单位 | 最小值 | 典型值 | 最大值 |

    | 热阻(结点到焊点) | °C/W | 0.9 | - | - |
    | 视角(半峰全宽) | ° | 125 | - | - |
    | 电压温度系数(6V) | mV/°C | -2.9 | - | - |
    | 电压温度系数(12V) | mV/°C | -5.8 | - | - |
    | ESD耐压(HBM,Mil-Std-883D) | V | 8000 | - | - |
    | 直流正向电流(6V) | mA | - | 4800 | - |
    | 直流正向电流(12V) | mA | - | 2400 | - |
    | 反向电压 | V | - | - | 5 |
    | 正向电压(6V,2100mA,85°C) | V | 5.6 | 6.1 | - |
    | 正向电压(12V,1050mA,85°C) | V | 11.2 | 12.2 | - |
    | LED结温 | °C | - | - | 150 |

    产品特点和优势


    1. 高光密度: XHP70.2 LED在相同的7.0 mm x 7.0 mm尺寸下提供了更高的光密度。
    2. 可靠的电气特性: 最大驱动电流为4800 mA(6V),2400 mA(12V),并且具有低热阻(0.9°C/W)。
    3. 色彩一致性: 通过EasyWhite®和ANSI白光色温选项,确保色彩的一致性和稳定性。
    4. 可配置性: 可配置为6V或12V,通过PCB布局实现。
    5. 环保认证: 符合RoHS和REACH标准,UL® 认证。

    应用案例和使用建议


    应用案例
    - 商业照明: XHP70.2 LED在商场、超市等场所的应用能够提升光照均匀度和亮度,改善购物体验。
    - 工业照明: 在工厂车间中使用时,可以提高工作区域的可见度和安全性。
    - 户外照明: 如路灯和景观照明,能够在高湿度和高温环境下稳定工作,确保长期可靠性。
    使用建议
    - 散热管理: 由于该LED具有较低的热阻,需要确保良好的散热设计,以避免过热影响其性能和寿命。
    - 电路保护: 在高驱动电流情况下,应注意电源的稳定性和过电流保护机制。
    - 颜色校准: 为了获得一致的颜色表现,应选择合适的EasyWhite® 和ANSI色温组合。

    兼容性和支持


    - 兼容性: 该LED可以直接替换现有的XHP70设计,无需重新设计电路板。
    - 支持和服务: Cree公司提供详细的安装指南和技术支持,确保用户能够顺利使用并获得最佳性能。

    常见问题与解决方案


    1. 问题:LED在高温环境下发光强度下降。
    - 解决方案: 改进散热设计,使用更大面积的散热片或者增加风扇等主动冷却措施。
    2. 问题:LED出现颜色偏差。
    - 解决方案: 检查驱动电流和电源稳定性,如果仍然存在问题,则考虑更换其他色温的LED。
    3. 问题:LED亮度不足。
    - 解决方案: 确保电路设计符合要求,检查电源输出是否达到预期的电流和电压。

    总结和推荐


    综上所述,Cree® XLamp® XHP70.2 LED凭借其高光密度、稳定的电气特性和广泛的色彩选择,成为了一款极具竞争力的照明解决方案。其兼容性良好且易于集成到现有设计中,非常适合各类商业、工业和户外照明应用。因此,强烈推荐使用此款LED。

XHP70B-00-0000-0D0HM440G参数

参数
视角 125°
透镜类型 透明
Vf-正向电压 11.2V
透镜形状 圆形
波长 4μm(K)
测试电流 1.05A
显示颜色 白色
长*宽*高 7mm*7mm*4.35mm
通用封装 2-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XHP70B-00-0000-0D0HM440G厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XHP70B-00-0000-0D0HM440G数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XHP70B-00-0000-0D0HM440G XHP70B-00-0000-0D0HM440G数据手册

XHP70B-00-0000-0D0HM440G封装设计

查看详情并下载
Symbol
Footprint
3D Model
