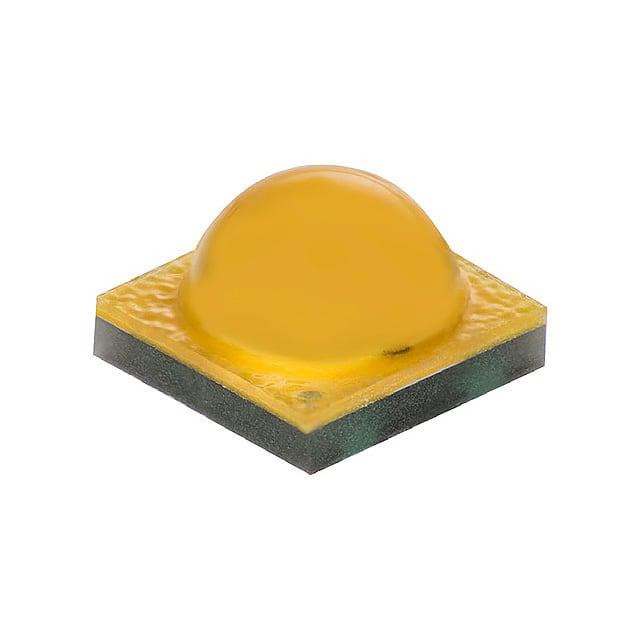

XTEAWT-00-0000-00000B9EA

产品分类: 发光二极管
厂牌: CREE
产品描述: 2.2μm(K) 115° 2.85V 350mA 圆形 透明 暖白色 SMD-2 贴片安装 3.45mm*3.45mm*2.54mm
供应商型号: 941-XTEAWT00000B9EA
供应商: Mouser
标准整包数: 1
CREE 发光二极管 XTEAWT-00-0000-00000B9EA

XTEAWT-00-0000-00000B9EA概述

    # Cree® XLamp® XT-E LED 技术手册解析

    产品简介


    基本介绍
    Cree® XLamp® XT-E LED 是 Cree 公司基于碳化硅材料的最高性能 LED 技术之一,采用行业标准的 XP/XT 封装。XT-E White 在高效率和系统成本降低方面树立了新标准,而 XT-E royal blue 则是 Cree 远程荧光粉应用中表现最佳的蓝光光源。
    主要功能
    - 白光版本:提供不同色温(从 6500K 到 5000K),并有多种显色指数(CRI)选择(70 到 90)。
    - 蓝光版本:特别适合远程荧光粉应用。
    - 提供多种色域选项以满足不同的照明需求。
    应用领域
    Cree XLamp 系列 LED 广泛应用于多个领域,包括但不限于:
    - 遥控荧光灯
    - 彩色变换灯
    - 便携及个人照明
    - 室外照明
    - 室内定向照明
    - 交通运输工具照明
    - 舞台与工作室照明
    - 商业照明
    - 应急车辆照明

    技术参数


    | 参数名称 | 单位 | 最小值 | 典型值 | 最大值 |

    | 热阻,结到焊点 | °C/W | 5
    | 视角(半峰全宽) - 白光 | 度 | 115
    | 视角(半峰全宽) - 蓝光 | 度 | 140
    | 电压温度系数 | mV/°C | -2.5
    | ESD 耐压(符合 Mil-Std-883D)| V | 800
    | 直流正向电流 | mA | 1500
    | 正向电压(@350mA, 85°C) | V | 2.85 | 3.4
    | LED 结温 | °C 154 |
    其他关键指标
    - 电中性热路径
    - 支持正向电压分档(XT-E 白光和皇家蓝)
    - 皇家蓝光分档精度为 2.5nm 波长间隔
    - 无限库存寿命(≤30°C/85%RH 条件下)
    - 符合 JEDEC J-STD-020C 标准的回流焊接
    - RoHS 和 REACH 合规
    - UL 认证组件(E349212)

    产品特点和优势


    独特功能
    1. 高效率白光版本:Cool White 效率高达 148 lm/W(@85°C, 350 mA)。
    2. 卓越的皇家蓝光性能:墙插效率达到 53%(@85°C, 350 mA)。
    3. 宽广视角:白光 115°~140° 视角,适合各种方向性照明需求。
    4. 良好的热管理:热阻低至 5°C/W。
    5. 多种色温和 CRI 选项:适应不同的照明环境需求。
    市场竞争力
    Cree XLamp® XT-E LED 在性能和成本上均处于行业领先地位,适用于多种复杂照明场景,同时通过 RoHS 和 REACH 认证确保环保合规性,获得 UL 认证进一步增强其可靠性。

    应用案例和使用建议


    实际应用场景
    1. 舞台灯光:利用皇家蓝光配合远程荧光粉,实现精准的颜色还原。
    2. 户外路灯:使用高效率白光版本,满足城市照明节能要求。
    3. 商业照明:灵活调节色温和显色指数,适应高端商场和展示需求。
    使用建议
    - 在设计时需注意热管理,确保 LED 结温低于 154°C。
    - 使用回流焊接时遵循 JEDEC J-STD-020C 标准,保证焊接质量。
    - 根据具体应用场景选择合适的色温(如 6500K 用于冷光,5000K 用于暖白)和显色指数(如 ≥80 的 CRI)。

    兼容性和支持


    兼容性
    Cree XLamp® XT-E LED 可与其他标准封装 LED 和驱动电路板兼容,广泛适用于各种照明系统。此外,其 JEDEC J-STD-020C 回流焊接特性使其能够轻松集成到现有的 SMT 生产流程中。
    厂商支持
    Cree 提供全面的技术支持和售后服务,包括详细的测量数据、产品文档和在线技术论坛,确保客户能快速解决问题并高效部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED 发热量过大 | 增加散热片或优化 PCB 设计 |
    | 正向电压波动较大 | 确保电压稳定,并检查连接点是否松动 |
    | 显色指数不达标 | 重新选择对应色温的 LED,确保型号匹配 |
    | 焊接后发现失效 | 检查焊接工艺是否符合 JEDEC J-STD-020C 标准 |

    总结和推荐


    综合评估
    Cree® XLamp® XT-E LED 凭借其卓越的性能、广泛的适用性和环保合规性,成为市场上一款极具竞争力的产品。无论是高效率的白光还是高性能的皇家蓝光版本,都表现出色,非常适合高端照明应用。
    推荐结论
    强烈推荐 Cree XLamp® XT-E LED 用于需要高性能和可靠性的照明项目。无论是商业照明、户外照明还是特殊用途照明,这款产品都能提供出色的解决方案。
    希望本文能帮助您深入了解 Cree XLamp® XT-E LED 的强大功能和技术优势。如有进一步问题,请联系 Cree 官方技术支持团队获取专业指导。

XTEAWT-00-0000-00000B9EA参数

参数
显示颜色 暖白色
视角 115°
透镜类型 透明
Vf-正向电压 2.85V
透镜形状 圆形
波长 2.2μm(K)
测试电流 350mA
长*宽*高 3.45mm*3.45mm*2.54mm
通用封装 SMD-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XTEAWT-00-0000-00000B9EA厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XTEAWT-00-0000-00000B9EA数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XTEAWT-00-0000-00000B9EA XTEAWT-00-0000-00000B9EA数据手册

XTEAWT-00-0000-00000B9EA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.621 ¥ 5.2475
10+ $ 0.59 ¥ 4.9851
50+ $ 0.5727 ¥ 4.6289
100+ $ 0.5049 ¥ 4.2664
250+ $ 0.4504 ¥ 3.8055
500+ $ 0.4212 ¥ 3.5591
1000+ $ 0.3888 ¥ 3.2854
库存: 353
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.24
