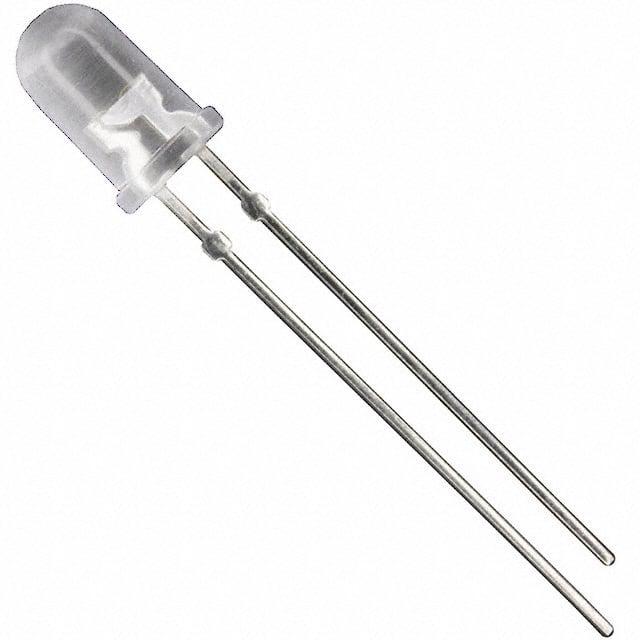

C503B-GAS-CB0F0791

产品分类: 发光二极管
厂牌: CREE
产品描述: 527nm 15° 3.2V 20mA 圆形,带圆顶 透明 无色,绿色 标准安装,通孔安装 5.8mm*5.8mm*13.3mm
供应商型号: 941-C503BGASCB0F0791
供应商: Mouser
标准整包数: 1
CREE 发光二极管 C503B-GAS-CB0F0791

C503B-GAS-CB0F0791概述

    Cree LED C503B-Bxx, C503B-Gxx: 5-mm Round Blue & Green LEDs

    产品简介


    Cree LED C503B-Bxx 和 C503B-Gxx 是一款5毫米圆形蓝光和绿光LED产品,广泛应用于电子标志和信号系统。这些LED以其卓越的亮度和高可靠性而著称,在阳光直射下仍能保证良好的可读性。它们采用先进的光学级环氧树脂制造,具有出色的耐高温和抗湿气性能,特别适用于户外信号和标识应用。
    主要功能:
    - 提供稳定的光输出,长时间运行无显著衰减。
    - 超高的光效和宽泛的工作温度范围。
    - 支持多种颜色(蓝色470nm,绿色527nm)及多种亮度级别。
    应用领域:
    - 电子信号与标志(ESS)
    - 高速公路标志
    - 可变信息标志(VMS)
    - 广告牌
    - 加油站指示牌
    - 娱乐设施

    技术参数


    以下是C503B-Bxx和C503B-Gxx系列的主要技术规格:
    | 参数 | 规格范围 |

    | 尺寸 (mm) | 5 |
    | 工作电压(VF) | 蓝光:3.0–3.8V |
    | 最大正向电流(IF) | 30mA |
    | 峰值反向电压(VR) | 5V |
    | 功率耗散(PD) | 120mW |
    | 操作温度(Topr) | -40°C 至 +95°C |
    | 存储温度(Tstg) | -40°C 至 +100°C |
    | 颜色和典型波长 | 蓝光:465nm–480nm |
    绿光:520nm–535nm |
    | 亮度(mcd) | 蓝光:4180–23500 |
    绿光:16800–90500 |
    备注:
    - 产品符合RoHS标准,且为无铅设计。
    - 强烈建议避免暴露于连续反向电压下,以免造成损害。

    产品特点和优势


    C503B-Bxx 和 C503B-Gxx 系列LED灯具提供了多项显著优势:
    1. 稳定性和耐用性: 高温高湿度环境下依然保持稳定输出。
    2. 高亮度选择: 多种亮度和颜色组合满足不同应用场景需求。
    3. 环保材料: 符合RoHS要求,绿色可持续发展。
    4. 兼容性强: 与广泛设备兼容,适用各种电路设计。
    市场竞争力:
    该系列产品因其优越的性能和适应性,在户外标志和广告牌行业中占据领先地位,能够显著提升设备的整体效率与视觉效果。

    应用案例和使用建议


    应用案例:
    - 高速公路沿线的可变信息标志(VMS),用于显示交通状况和导航信息。
    - 加油站的广告和指示牌,提高品牌认知度和安全性。
    - 户外广告屏幕,提供鲜艳色彩和高可视性。
    使用建议:
    - 在安装时尽量避免机械应力对LED施加压力,特别是在焊接过程中。
    - 推荐使用波峰焊进行装配,而非手动焊接以确保工艺一致性。
    - 焊接后需保护LED直至其冷却至40°C以下,防止热应力损伤。

    兼容性和支持


    - 兼容性: 该LED产品与标准印刷电路板完全兼容,适合大批量生产。
    - 支持服务: Cree LED 提供详细的SMT(表面贴装技术)指导和相关文档支持,帮助客户高效部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED灯亮度过低 | 检查电流设置是否达到额定值 |
    | 颜色偏差较大 | 更换至相应颜色和亮度的特定版本 |
    | 焊接后出现断裂现象 | 确保焊接温度不超过规定值 |

    总结和推荐


    总体而言,Cree LED 的 C503B-Bxx 和 C503B-Gxx 系列5毫米LED凭借其卓越的光学性能、高可靠性和多样化选项,成为户外标志、广告和交通领域的理想选择。其优异的设计和广泛的适用性使其在市场上具有显著的竞争优势。
    推荐指数:★★★★★
    如果您需要高亮度、高稳定性的LED解决方案,Cree LED的这一系列绝对值得考虑!

C503B-GAS-CB0F0791参数

参数
测试电流 20mA
显示颜色 无色,绿色
视角 15°
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 圆形,带圆顶
波长 527nm
长*宽*高 5.8mm*5.8mm*13.3mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

C503B-GAS-CB0F0791厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。
