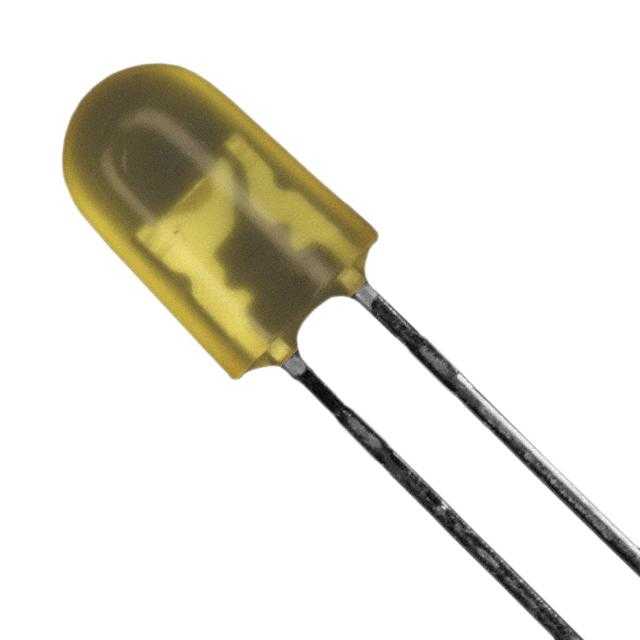

C5SMF-AJE-CS0V0251

产品分类: 发光二极管
厂牌: CREE
产品描述: 590nm 2.1V 20mA 圆顶,椭圆形 透明 琥珀色 通孔安装 8.5mm(高度)
供应商型号: 941-C5SMFAJECS0V0251
供应商: Mouser
标准整包数: 1
CREE 发光二极管 C5SMF-AJE-CS0V0251

C5SMF-AJE-CS0V0251概述

    # Cree® Screen Master® 5-mm Oval LED 产品技术手册

    产品简介


    Cree® Screen Master® 5-mm Oval LED(型号:C5SMF-AJF/AJE)是一款专为需要宽视场和高可读性的户外显示系统设计的椭圆形LED灯。其独特设计使其特别适合用于变量信息标志(Variable Message Signs, VMS)、广告屏以及高速公路标志等领域。该LED采用先进的光学级环氧树脂封装,具备卓越的耐高温和耐潮湿性能,能够有效抵御长期日光暴露带来的不利影响。
    主要功能
    - 提供椭圆形辐射模式和高强度发光。
    - 高亮度输出,在强阳光下依然保持良好的可视性。
    - 适用于电子标志与信号系统、全彩色视频屏幕及广告牌等应用场景。
    应用领域
    - 电子标志与信号 (ESS)
    - 全彩色视频显示屏
    - 高速公路指示牌
    - 广告宣传板
    - 石油化工行业指示牌

    技术参数


    | 参数类别 | 规格 |

    | 尺寸(毫米) | 5 |
    | 颜色及典型波长 | 橙黄色 (591纳米) |
    | 最大正向电流 | 50毫安 |
    | 峰值正向电流 | 200毫安 |
    | 反向电压 | ≤5伏 |
    | 功耗 | ≤130毫瓦 |
    | 工作温度范围 | -40°C至+95°C |
    | 存储温度范围 | -40°C至+100°C |
    | 表面贴装建议温度 | 260°C(3秒内) |
    电气特性:
    - 正向电压:2.1至2.6伏(@20mA)
    - 反向漏电电流:≤100微安(@5V)
    - 发光强度:770至3000mcd(@20mA)
    光谱特性:
    - 主波长范围:584至596纳米
    - 光强度容差:±15%
    - 波长容差:±1纳米

    产品特点和优势


    1. 高效能:高亮度输出,确保在强光环境下也能清晰可见。
    2. 耐用性:采用防紫外线材料,增强户外使用寿命。
    3. 环保友好:符合RoHS标准,无铅无毒害。
    4. 多样化选择:提供多种亮度和颜色分档组合,满足不同需求。
    5. 可靠封装:独特的光学树脂配方提升了产品的防水防尘能力。

    应用案例和使用建议


    应用案例
    1. 变量信息标志(VMS):用于实时交通信息更新。
    2. 全彩视频墙:作为像素点构建动态图像展示。
    3. 广告牌:配合其他组件实现多媒体交互效果。
    使用建议
    - 根据具体应用场景调整驱动电流以优化能耗效率。
    - 安装时注意保持LED表面清洁并避免物理损伤。
    - 在恶劣天气条件下增加额外保护措施以防雨水侵蚀。

    兼容性和支持


    C5SMF-AJF/AJE与市场上主流电路板焊接工艺兼容,支持自动焊接技术。此外,Cree公司提供详尽的技术文档和支持服务,涵盖安装指导、故障排查等内容。对于定制化项目,客户可联系销售代表获取进一步协助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED无法点亮 | 检查焊接质量是否良好,重新测试。 |
    | 发热过高 | 减少工作电流或改善散热条件。 |
    | 光学效果不佳 | 确认光源方向是否正确设置。 |

    总结和推荐


    总体而言,Cree® Screen Master® 5-mm Oval LED凭借其出色的光学性能、稳定的电气特性和广泛的适用范围,在户外显示领域具有显著的竞争优势。它不仅满足了现代化信息传播的需求,还通过绿色环保的设计理念展现了可持续发展的价值取向。因此,强烈推荐给需要高性能LED解决方案的企业和个人用户。

C5SMF-AJE-CS0V0251参数

参数
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 圆顶,椭圆形
波长 590nm
测试电流 20mA
显示颜色 琥珀色
视角 -
长*宽*高 8.5mm(高度)
安装方式 通孔安装
零件状态 在售

C5SMF-AJE-CS0V0251厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

C5SMF-AJE-CS0V0251数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE C5SMF-AJE-CS0V0251 C5SMF-AJE-CS0V0251数据手册

C5SMF-AJE-CS0V0251封装设计

查看详情并下载
Symbol
Footprint
3D Model
