首页  >  产品百科  >  UHD1110-FKA-CL1A13R3Q1BBQFMF3

UHD1110-FKA-CL1A13R3Q1BBQFMF3

产品分类: 发光二极管
厂牌: CREE
产品描述: 472nm,536nm,624nm 1.9V,2.9V,2.9V 5mA Red,5mA Green,5mA Blue 带平顶,方形 红,红色,绿,绿色,蓝,蓝色 0404 贴片安装 1mm*1mm*700μm
供应商型号: UHD1110-FKA-CL1A13R3Q1BBQFMF3TR-ND
供应商: Digi-Key
标准整包数: 1

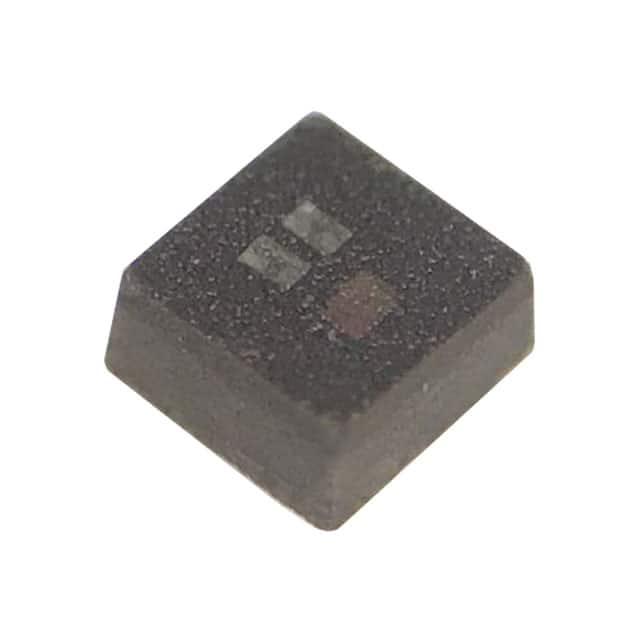

CREE 发光二极管 UHD1110-FKA-CL1A13R3Q1BBQFMF3

UHD1110-FKA-CL1A13R3Q1BBQFMF3概述

    高性能RGB SMD LED:UHD1110-FKA

    产品简介


    Cree LED公司最新推出的UHD1110-FKA RGB SMD LED具有紧凑的尺寸(1.0mm x 1.0mm),能够提供高强度光输出和宽广的视角。该系列产品适用于室内全彩色视频屏幕、装饰照明及娱乐应用。由于其优异的电气特性和适应性强的工作环境,UHD1110-FKA非常适合在各种环境条件下稳定运行。

    技术参数


    - 尺寸:1.0mm x 1.0mm
    - 发光强度:
    - 红色:56-101 mcd @ 5mA
    - 绿色:71-140 mcd @ 5mA
    - 蓝色:16-32 mcd @ 5mA
    - 主波长:
    - 红色:619-624 nm
    - 绿色:523-536 nm
    - 蓝色:465-472 nm
    - 电气特性:
    - 正向电流(IF):10 mA
    - 峰值正向电流(IFP):60 mA(红色)、48 mA(绿色和蓝色)
    - 反向电压(VR):5 V
    - 功率耗散(PD):25 mW(红色)、36 mW(绿色和蓝色)
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-40℃至+85℃
    - 结温:110℃

    产品特点和优势


    UHD1110-FKA RGB SMD LED具备高亮度、宽视角和高对比度的特点。其紧凑的封装设计使得屏幕分辨率非常高,且能够在广泛的环境中保持稳定性能。无串扰和防静电的设计进一步提高了产品的可靠性和稳定性。此外,它还符合RoHS标准并采用无铅制造工艺,确保环保与安全。

    应用案例和使用建议


    UHD1110-FKA适合用于多种场合,如全彩色视频显示屏、装饰照明及娱乐场所。例如,在大型广告牌中,通过精准的颜色控制和亮度调整,可实现鲜艳夺目的视觉效果。建议在组装过程中使用专门的吸嘴以避免损坏LED表面,并且在焊接过程中遵循特定的温度曲线,以保证焊接质量和可靠性。

    兼容性和支持


    UHD1110-FKA为MSL 5a等级产品,符合RoHS标准,与其他标准电子元件兼容良好。制造商提供了详细的安装指导和技术支持,包括重新流焊工艺和防潮存储要求,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 问题:LED显示异常颜色。
    - 解决方案:检查连接线路是否正确,确认驱动电压和电流是否符合要求。

    2. 问题:LED亮度不足。
    - 解决方案:检查电源供应情况,确保提供足够的正向电流;调整焊接温度曲线以优化散热性能。

    总结和推荐


    总体而言,UHD1110-FKA RGB SMD LED凭借其高亮度、宽视角和高可靠性,在各类应用中表现出色。其优秀的电气特性、适应性强的工作环境以及良好的市场竞争力使其成为许多项目中的理想选择。我们强烈推荐在需要高性能全彩LED解决方案的应用中使用该产品。

UHD1110-FKA-CL1A13R3Q1BBQFMF3参数

参数
透镜形状 带平顶,方形
波长 472nm,536nm,624nm
测试电流 5mA Red,5mA Green,5mA Blue
显示颜色 红,红色,绿,绿色,蓝,蓝色
视角 -
透镜类型 -
Vf-正向电压 1.9V,2.9V,2.9V
长*宽*高 1mm*1mm*700μm
通用封装 0404
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UHD1110-FKA-CL1A13R3Q1BBQFMF3厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

UHD1110-FKA-CL1A13R3Q1BBQFMF3数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE UHD1110-FKA-CL1A13R3Q1BBQFMF3 UHD1110-FKA-CL1A13R3Q1BBQFMF3数据手册

UHD1110-FKA-CL1A13R3Q1BBQFMF3封装设计

查看详情并下载
Symbol
Footprint
3D Model
