XREWHT-L1-0000-00E01

产品分类: 发光二极管
厂牌: CREE
产品描述: 5μm~10μm 90° 3.3V 350mA 圆形 透明 冷色 SMD 贴片安装 9mm*7mm*4.6mm
供应商型号: 941-XREWHTL100E01
供应商: Mouser
标准整包数: 1

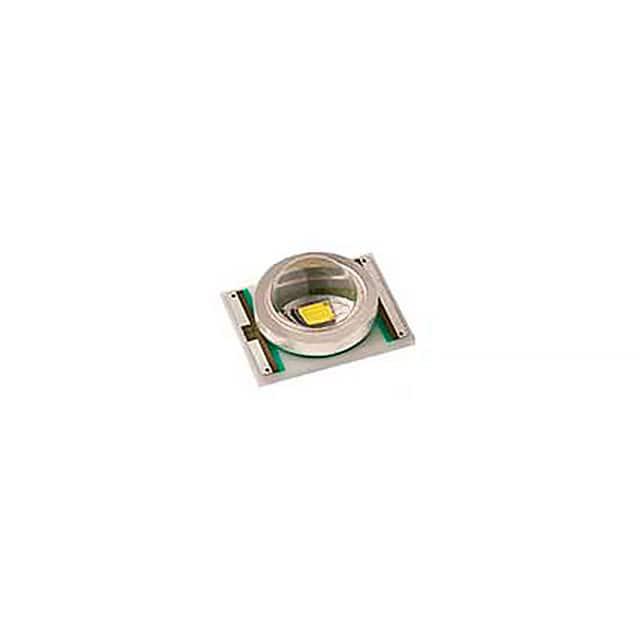

CREE 发光二极管 XREWHT-L1-0000-00E01

XREWHT-L1-0000-00E01概述

    # Cree® XLamp® XR-E LED 技术手册解读

    产品简介


    Cree® XLamp® XR-E LED 是一款高性能LED灯珠,凭借卓越的亮度、效率、寿命及光质表现,引领LED照明领域的革命。这款LED广泛适用于色变灯、便携式与个人照明、户外照明、室内定向照明、商业照明以及应急车辆照明等领域。它支持多种色温(2600K到10,000K CCT)和颜色(蓝色、皇家蓝和绿色),能够满足各类应用场景的需求。

    技术参数


    以下是XLamp® XR-E LED的关键技术参数:
    - 最大驱动电流:高达1000mA
    - 最大结温:150℃
    - 热阻:8°C/W(结点至焊点)
    - 视场角(FWHM):白色90°,皇家蓝、蓝、绿100°
    - 电压温度系数:-4.0mV/°C
    - 静电防护等级(HBM):Class 2
    - 正向电压:3.3V(350mA下)、3.7V(1000mA下白色≥5000K)
    光通量
    - 白色光通量范围:Cool White 80.6 lm~107 lm(对应CCT为5000K~10000K)
    - 蓝光最小辐射通量:300 mW(D3-D5波长范围)
    - 绿光最小光通量:67.2 lm(G2-G4波长范围)

    产品特点和优势


    XLamp® XR-E LED以其行业领先的技术规格脱颖而出,具有以下优势:
    1. 色温多样:提供多种色温和颜色选项,适应不同照明需求。
    2. 高可靠性:通过JEDEC标准预认证测试,确保长期稳定性。
    3. 环保合规:符合RoHS和REACh要求。
    4. 易焊接:支持回流焊且与JEDEC J-STD-020C兼容。

    应用案例和使用建议


    XLamp® XR-E LED已成功应用于多个领域,例如:
    - 室内照明:在博物馆照明中实现精准光色控制。
    - 户外照明:用于街道照明以降低能耗并提高视觉舒适度。

    使用建议:
    - 在设计电路时需注意散热管理,避免因过热导致性能下降。
    - 根据具体应用场景选择合适的色温和颜色配置。

    兼容性和支持


    XLamp® XR-E LED与主流PCB制造工艺完全兼容,并可配合标准回流焊工艺使用。制造商提供了详尽的技术文档和支持服务,确保客户快速上手和高效部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 灯珠发热量大 | 加强散热设计 |
    | 光输出不稳定 | 检查驱动电流是否稳定 |

    总结和推荐


    总体而言,Cree® XLamp® XR-E LED是一款功能强大且性能稳定的LED产品,在多种专业照明场景中表现出色。其优异的光效、宽泛的工作温度范围以及便捷的安装方式使其成为照明设计师的理想选择。如果您正在寻找一款可靠且高效的LED光源,那么Cree® XLamp® XR-E LED无疑是一个值得考虑的优秀产品。我们强烈推荐此款产品给需要高性能LED照明解决方案的专业人士。

XREWHT-L1-0000-00E01参数

参数
视角 90°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆形
波长 5μm~10μm
测试电流 350mA
显示颜色 冷色
长*宽*高 9mm*7mm*4.6mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XREWHT-L1-0000-00E01厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XREWHT-L1-0000-00E01数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XREWHT-L1-0000-00E01 XREWHT-L1-0000-00E01数据手册

XREWHT-L1-0000-00E01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.694 ¥ 73.4643
10+ $ 7.898 ¥ 66.7381
50+ $ 7.5276 ¥ 63.6082
100+ $ 6.9336 ¥ 58.5889
250+ $ 6.132 ¥ 51.8154
500+ $ 5.7435 ¥ 48.5326
1000+ $ 5.292 ¥ 44.7174
库存: 1329
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 73.46
