JK3030AWT-P-B50EB0000-N0000001

产品分类: 发光二极管
厂牌: CREE
产品描述: 120° 6V 150mA 冷色 SMD 贴片安装 3mm*3mm*720μm
供应商型号: AV-S-CR2JK3030AWTPB50!A
供应商: Avnet
标准整包数: 5000

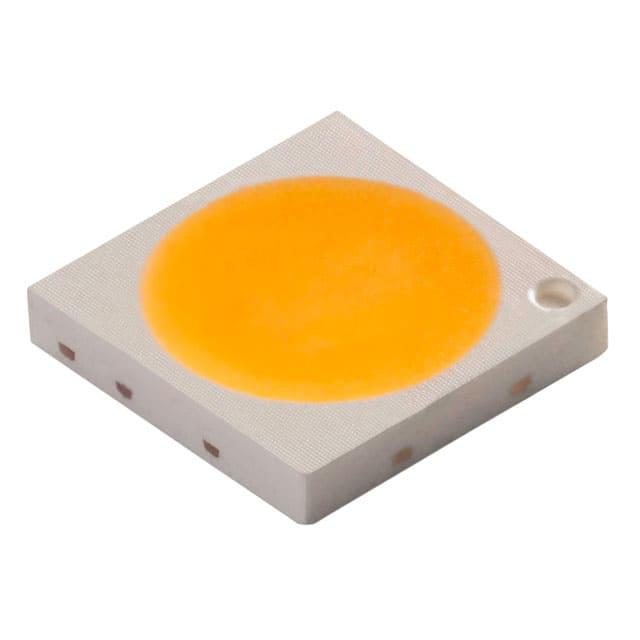

CREE 发光二极管 JK3030AWT-P-B50EB0000-N0000001

JK3030AWT-P-B50EB0000-N0000001概述

    # Cree® J Series™ 3030 LEDs 技术手册

    产品简介


    Cree® J Series™ 3030 LED 是一家行业领先制造商 Cree 推出的高性能照明级 LED,旨在为广泛的照明应用提供高效率和卓越价值。这些 LED 器件采用坚固可靠的 EMC 封装,能够在苛刻的环境下长期稳定运行。J Series™ 3030 LED 的设计特别适用于需要高效能和美观外观的场景,如面板灯、嵌入式灯具和户外区域照明。
    主要特点
    - 尺寸兼容性强:3.0 × 3.0 × 0.5 mm,易于集成到现有设计中。
    - 配置灵活:提供 3-V 和 6-V 两种电压配置选择。
    - 光通量与色温分布广泛:支持 6500K 至 2700K 的 ANSI 色温范围,并提供 70、80 和 90 的显色指数(CRI)选项。
    - 环保合规:符合 RoHS 和 REACH 标准,满足全球法规要求。
    - 认证认可:UL 认证组件(认证号 E495478),确保可靠性和安全性。

    技术参数


    以下是 J Series™ 3030 LED 的详细技术规格:
    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 工作温度 | °C | -40 | 105 | 125 |
    | 热阻(结点到焊盘) | °C/W | 14 | — | — |
    | 反向电压 | V | — | 5 | — |
    | 正向电流(典型) | mA | — | 65 | 240 |
    | 正向电压(25°C,65mA)| V | 2.8 | 3.1 | — |
    不同功率等级的技术规格
    0.2W 版本 (JB3030)
    - 正向电压:2.8V(典型值)
    - 正向电流:65mA(最大值)
    - 光通量(典型值):35.5 lm @ 25°C
    - 光效(典型值):195 lm/W @ 25°C
    1W 版本 (JK3030)
    - 电压配置:3-V 或 6-V
    - 正向电压:3.2V(典型值)
    - 正向电流:350mA(3-V 配置)或 150mA(6-V 配置)
    - 光通量(典型值):156 lm @ 25°C(3-V 配置)

    产品特点和优势


    J Series™ 3030 LED 的核心优势在于其高性能和可靠性,这使得它在许多高端照明领域脱颖而出。以下是其关键特点和优势:
    1. 高效的光输出:在各种色温和 CRI 条件下,J Series™ 3030 LED 均表现出卓越的光效。
    2. 优异的色彩稳定性:即使在不同电流和温度条件下,LED 的色偏和色温漂移也得到了有效控制。
    3. 广泛的应用兼容性:无论是室内还是室外照明,J Series™ 3030 LED 都能够适应多种复杂的环境需求。

    应用案例和使用建议


    J Series™ 3030 LED 广泛应用于室内和室外照明场景,包括但不限于:
    - 商业照明:嵌入式面板灯和筒灯
    - 室外照明:路灯和庭院照明
    - 工业照明:工厂车间和仓库照明
    使用建议:
    - 确保良好的热管理设计以提高使用寿命。
    - 使用推荐的工作电流和电压,避免过载。

    兼容性和支持


    J Series™ 3030 LED 支持多种接口标准,并且与大多数主流驱动器兼容。Cree 提供全面的技术支持和售后服务,帮助客户解决任何安装或使用过程中的问题。

    常见问题与解决方案


    1. 问题:LED 在高电流下光衰明显。
    解决方案:降低电流至推荐值,同时优化散热设计。
    2. 问题:LED 色温出现偏差。
    解决方案:检查色温分档代码,确保与设计需求匹配。

    总结和推荐


    总体而言,Cree® J Series™ 3030 LED 是一款兼具高效能和可靠性的一流照明级 LED 产品,特别适合对光效和美观有高要求的应用场景。如果您正在寻找一款能够在严苛环境下保持稳定的 LED 解决方案,那么 J Series™ 3030 LED 是一个非常值得推荐的选择。

JK3030AWT-P-B50EB0000-N0000001参数

参数
波长 -
测试电流 150mA
显示颜色 冷色
视角 120°
透镜类型 -
Vf-正向电压 6V
透镜形状 -
长*宽*高 3mm*3mm*720μm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

JK3030AWT-P-B50EB0000-N0000001厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

JK3030AWT-P-B50EB0000-N0000001数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE JK3030AWT-P-B50EB0000-N0000001 JK3030AWT-P-B50EB0000-N0000001数据手册

JK3030AWT-P-B50EB0000-N0000001封装设计

查看详情并下载
Symbol
Footprint
3D Model
