C503D-WAN-CCBEB152

产品分类: 发光二极管
厂牌: CREE
产品描述: 9μm(K) 15° 3.2V 20mA 圆形,带圆顶 透明 冷色,无色 标准安装,通孔安装 5.9mm*5.9mm*10.1mm
供应商型号: 941-C503DWANCCBEB152
供应商: Mouser
标准整包数: 1
CREE 发光二极管 C503D-WAN-CCBEB152

C503D-WAN-CCBEB152概述


    产品简介

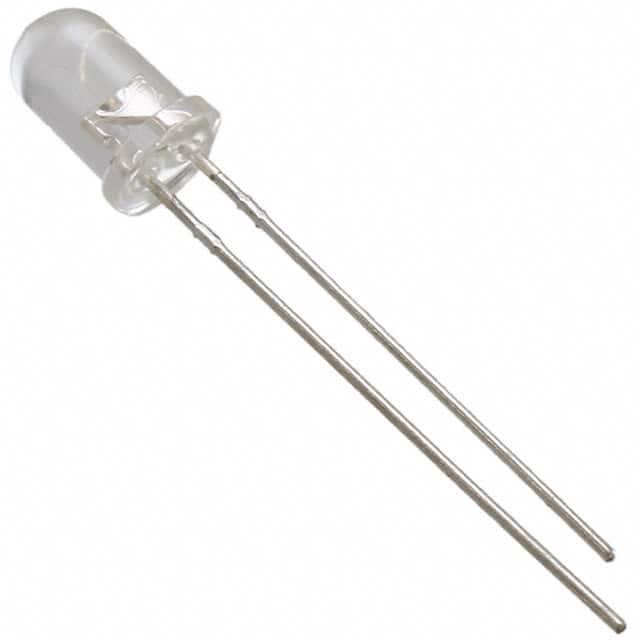

    Cree 5-mm Round LED(型号:C503D-WAN) 是一款高性能的圆形LED灯珠,采用先进的光学级环氧树脂封装技术,能够提供卓越的光输出表现,适合在阳光下确保出色的可读性和长期稳定的光输出。这款LED广泛应用于照明、标志和显示系统等领域,其设计旨在满足高亮度需求并具备极高的耐高温和防潮性能。

    技术参数


    以下是C503D-WAN的主要技术规格:
    - 尺寸:直径为5毫米
    - 色温范围:冷白光(最小值4600K,典型值9000K)
    - 发光强度(IV):28200至64600 mcd
    - 视角:15度
    - 正向电压(VF):3.2至4.0伏特
    - 反向电流(IR):100微安
    - 工作温度范围:-40°C 至 +95°C
    - 存储温度范围:-40°C 至 +100°C
    - 峰值正向电流(IFP):100 mA
    - 最大功率耗散(PD):120 mW
    注意事项:单个LED的测量值可能因批次而异,光强的测量误差在±15%以内,正向电压的测量误差在±0.05V以内。

    产品特点和优势


    1. 稳定性:提供长达数年的稳定光输出,非常适合需要长期可靠运行的应用场景。
    2. 环保认证:符合RoHS标准,无铅且环保友好。
    3. 高光学性能:采用优质光学级环氧树脂,能有效提高抗高温、抗潮湿性能。
    4. 高亮度选择:通过精细的亮度分级(从28200 mcd到64600 mcd),满足不同应用需求。
    5. 兼容性强:适用于多种不同的外壳和电路板布局。

    应用案例和使用建议


    应用场景:
    - 手电筒(Torch):因其高亮度和耐候性能,在户外手电筒设计中具有极佳的应用价值。
    - 字母管(Channel Letter):为标识照明提供了优异的视觉效果。
    - 商业零售展示(Retail Display Lighting):适合超市货架和商场展台照明,强调高亮度和稳定性。
    使用建议:
    - 为了防止眼睛损伤,切勿直视LED发出的光线。
    - 使用时需确保电路设计合理,以避免超过LED的最大额定值(如正向电流IF和功耗PD)。
    - 对于高亮度要求的应用,建议搭配适当的透镜或光罩,提升整体视觉效果。

    兼容性和支持


    兼容性:
    C503D-WAN与各种主流LED驱动芯片和电路板高度兼容,可轻松集成到现有设计中。
    支持服务:
    Cree提供详尽的技术文档,包括可靠性测试标准和焊接与处理指南,同时授权分销商如Mouser Electronics也提供了库存查询、价格更新及物流服务,方便客户快速获取所需产品。

    常见问题与解决方案


    1. 问题:LED出现亮度不足或闪烁现象
    解决方案:检查供电电压是否在规定的范围内,调整驱动电路确保符合要求。必要时更换LED以确认硬件问题。
    2. 问题:外观表面出现裂痕或变色
    解决方案:确保操作过程中不使用过高温度进行焊接,避免环氧树脂老化或损坏。
    3. 问题:大批量采购时部分LED不符合预期色温
    解决方案:参考色温分布图表选择合适的颜色分档(Bin Code),并在生产前再次核对实际样品。

    总结和推荐


    总结:
    Cree 5-mm Round LED(C503D-WAN)凭借其卓越的光学性能、稳定性和环保特性,成为众多高要求应用的理想选择。它不仅具有高亮度和宽色温覆盖范围,还经过严格的质量控制流程,确保产品的一致性和可靠性。
    推荐:
    对于需要在高亮度、宽视角环境下工作的项目,C503D-WAN无疑是首选之一。无论是手电筒制造商还是商业照明设计师,此款LED都能满足他们的需求。如果您追求高品质且可靠的LED解决方案,强烈推荐考虑Cree的产品系列。

C503D-WAN-CCBEB152参数

参数
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 圆形,带圆顶
波长 9μm(K)
测试电流 20mA
显示颜色 冷色,无色
视角 15°
长*宽*高 5.9mm*5.9mm*10.1mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 盒装

C503D-WAN-CCBEB152厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

C503D-WAN-CCBEB152数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE C503D-WAN-CCBEB152 C503D-WAN-CCBEB152数据手册

C503D-WAN-CCBEB152封装设计

查看详情并下载
Symbol
Footprint
3D Model
