CLM1B-RKW-CUAVBAA3

产品分类: 发光二极管
厂牌: CREE
产品描述: 624nm 120° 2.1V 20mA 圆形,带平顶 透明 无色,红色 PLCC-2 标准安装,贴片安装 3.2mm*2.7mm*2.05mm
供应商型号: 941-CLM1BRKWCUAVBAA3
供应商: Mouser
标准整包数: 1

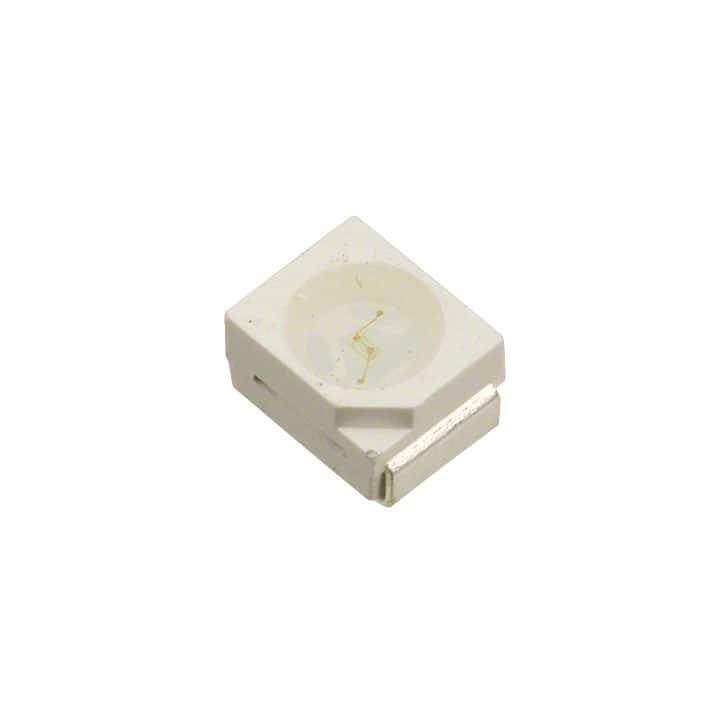

CREE 发光二极管 CLM1B-RKW-CUAVBAA3

CLM1B-RKW-CUAVBAA3概述

    Cree PLCC2 1-in-1 SMD LED 技术手册

    1. 产品简介


    Cree® PLCC2 1-in-1 SMD LED (型号:CLM1B-RKW/AKW) 是一款由Cree公司生产的表面贴装二极管(SMD LED),采用行业标准封装,具有高可靠性性能。适用于广泛环境条件下的照明应用,如光线条、字母灯、建筑照明等。其宽广的视角和扁平顶部发光面使其易于与光管匹配,适用于标识照明及背光应用。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸(毫米) | 3.2 x 2.7 |
    | 颜色和典型主波长 | 红色(624纳米) |
    橙色(591纳米) |
    | 正向电流 | 50 毫安 |
    | 脉冲正向电流 | 200 毫安 |
    | 反向电压 | 5 伏特 |
    | 功耗 | 130 毫瓦 |
    | 工作温度 | -40°C 至 +100°C |
    | 存储温度 | -40°C 至 +100°C |
    | 结温 | 110°C |
    | 时延热阻 | 450°C/W |
    | 结/焊点热阻 | 300°C/W |
    | 绝对最大反向电流 | 10 微安 |
    | 主波长范围 | 红色(618 - 630 纳米) |
    橙色(584 - 596 纳米) |
    | 光通量范围 | 红色(450 - 1120 mcd) |
    橙色(450 - 1120 mcd) |
    | 半功率角度 | 120 度 |

    3. 产品特点和优势


    - 宽视角:120度视角使得这种LED非常适合于标识照明及背光应用。
    - 颜色选择多样:提供红色和橙色两种颜色选项。
    - 高可靠性:能够适应广泛的环境条件,非常适合照明应用。
    - 无铅、RoHS合规:符合环保要求。
    - 易安装:扁平顶部设计方便与光管匹配,简化安装过程。

    4. 应用案例和使用建议


    应用案例:Cree PLCC2 1-in-1 SMD LED 适用于多个领域,例如:
    - 标识照明:用于商店招牌、门牌等。
    - 建筑照明:可用于建筑物的外立面照明,增强夜间的视觉效果。
    - 光条:作为背光光源使用,提高整体光效。
    使用建议:
    - 在安装时需注意避免直接盯着LED光源,以防伤害眼睛。
    - 包装材料应妥善保存,以防止受潮和机械冲击。
    - 根据具体应用需求,选择合适亮度和颜色等级的产品。

    5. 兼容性和支持


    该产品与其他标准的LED驱动器和控制器兼容。对于任何安装或操作上的问题,可以参考“Cree LED灯可靠性测试标准”文档以及“Cree LED灯焊接和处理指南”。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何选择正确的LED亮度和颜色? | 查看“订单代码表”,根据需要选择相应参数的LED。|
    | 安装过程中LED受潮了怎么办? | 使用干燥剂重新包装,确保环境干燥。 |
    | 安装后发现LED亮度不足怎么办? | 检查电路连接是否正确,确认供电电压是否符合要求。|

    7. 总结和推荐


    总结:Cree PLCC2 1-in-1 SMD LED 是一款高可靠性的LED产品,适用于多种照明应用。具备多种颜色选择,能够满足不同的项目需求。它的宽视角和高可靠性使其成为市场上极具竞争力的选择之一。
    推荐:由于其出色的性能和广泛的应用场景,Cree PLCC2 1-in-1 SMD LED 推荐给需要高可靠性和多用途LED解决方案的用户。

CLM1B-RKW-CUAVBAA3参数

参数
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 圆形,带平顶
波长 624nm
测试电流 20mA
显示颜色 无色,红色
视角 120°
长*宽*高 3.2mm*2.7mm*2.05mm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
