XPGBWT-L1-0000-00LE1

产品分类: 发光二极管
厂牌: CREE
产品描述: 6.5μm(K) 115° 2.8V 350mA 圆形 透明 冷色 SMD-2 贴片安装 3.45mm*3.45mm*2.39mm
供应商型号: AV-S-CREXPGBWTL100000!O
供应商: Avnet
标准整包数: 1000
CREE 发光二极管 XPGBWT-L1-0000-00LE1

XPGBWT-L1-0000-00LE1概述

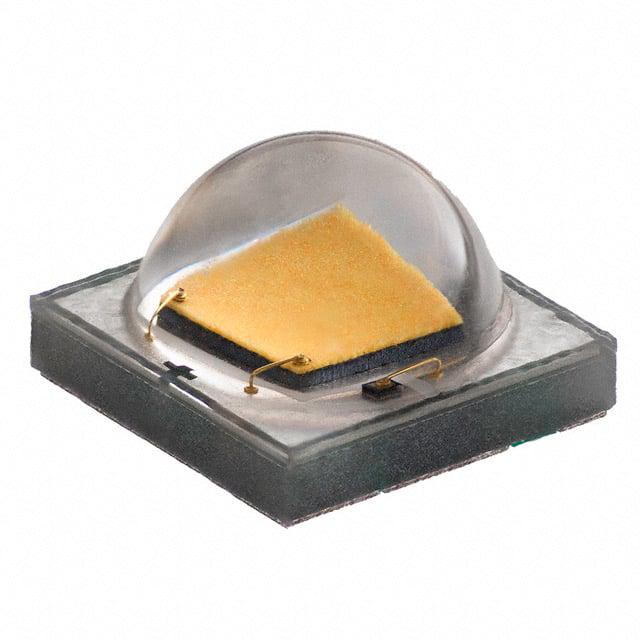

    Cree® XLamp® XP-G2 LED:高光效照明解决方案

    产品简介


    Cree® XLamp® XP-G2 LED 是一款性能卓越的单颗LED点光源,适用于需要高亮度和高能效的应用场景。该产品基于前一代XP-G LED设计,通过提升光通量20%,提供了一种紧凑的、可精准控制光学特性的单芯片解决方案。该产品的底座尺寸与原始XP-G保持一致,为设计者提供了无缝升级路径,并缩短了设计周期。
    应用领域包括但不限于:LED灯泡、户外照明、便携式照明、室内照明及太阳能供电照明系统。

    技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 热阻(结点至焊盘) | °C/W | 4 | 4 | 4 |
    | 视角(半功率主轴宽) | 度 | - | 115 | - |
    | 电压温度系数 | mV/°C | -1.8 | -1.8 | -1.8 |
    | ESD耐压(按HBM标准) | V | - | 800 | - |
    | 直流正向电流 | mA | - | 1500 | 1500 |
    | 正向电压(350mA, 85°C) | V | 2.8 | 3.1 | 3.1 |
    | LED结点温度 | °C | - | 153 | 153 |
    此外,该LED还提供多种颜色选择,包括白色、户外白色以及不同显色指数(CRI)等级的白色(80、85、90)。同时,它还具有ANSI兼容色度分档,适用于广泛的照明需求。

    产品特点和优势


    - 光输出效率:XP-G2 LED相比前一代产品提升了20%的光输出,使其成为市场上最具光效的LED之一。
    - 低热阻:低至4°C/W的热阻确保了良好的散热性能,延长了LED的使用寿命。
    - 宽视角:115°的宽视角使灯具设计更加灵活,能够覆盖更广的照明区域。
    - 高可靠性:该产品采用JEDEC J-STD-02标准的回流焊接工艺,保证了长期稳定的工作性能。
    - 环境友好:RoHS和REACH合规性确保了其符合环保标准。

    应用案例和使用建议


    - LED灯泡:在LED灯泡中使用XP-G2 LED可以显著提高亮度并降低功耗。
    - 户外照明:该LED在户外照明中表现出色,尤其是在路灯和景观照明应用中,其出色的光效和寿命是关键优势。
    - 太阳能供电照明:在太阳能供电的照明系统中,低功耗和高光效特性能够有效延长电池寿命。
    使用建议:
    - 在设计LED灯具时,考虑到XP-G2的高光效特性,应合理调整电路以确保最佳性能。
    - 在高温环境下使用时,需特别注意散热设计以维持长期稳定性。

    兼容性和支持


    - 该产品兼容广泛的灯具设计,并且支持JEDEC J-STD-02标准的回流焊接工艺。
    - 作为UL认证组件(E349212),它进一步增强了产品的安全性和可靠性。
    - 厂商提供详细的技术支持文档,帮助客户进行有效的集成和测试。

    常见问题与解决方案


    1. 如何处理温度影响?
    - 解决方案:确保LED工作在指定的温度范围内,并采取适当的散热措施。

    2. 如何校准色度?
    - 解决方案:参考手册中的色度分档表,根据所需的颜色和CRI等级选择合适的LED。
    3. 如何处理过高的驱动电流?
    - 解决方案:严格遵循制造商规定的最大驱动电流限制,并设计适当的电路保护机制。

    总结和推荐


    Cree® XLamp® XP-G2 LED凭借其高光效、宽视角和低热阻等特性,成为众多高要求照明应用的理想选择。该产品的可靠性和高效性在市场上具有显著的竞争优势。对于寻求高性能、长寿命和高可靠性的LED应用项目,我们强烈推荐使用这款产品。

XPGBWT-L1-0000-00LE1参数

参数
显示颜色 冷色
视角 115°
透镜类型 透明
Vf-正向电压 2.8V
透镜形状 圆形
波长 6.5μm(K)
测试电流 350mA
长*宽*高 3.45mm*3.45mm*2.39mm
通用封装 SMD-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XPGBWT-L1-0000-00LE1厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

XPGBWT-L1-0000-00LE1数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE XPGBWT-L1-0000-00LE1 XPGBWT-L1-0000-00LE1数据手册

XPGBWT-L1-0000-00LE1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.1806 ¥ 10.4481
3000+ $ 1.17 ¥ 10.3548
库存: 6000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 10448.1
