首页  >  产品百科  >  C513A-MSS-CX0Z0511

C513A-MSS-CX0Z0511

产品分类: 发光二极管
厂牌: CREE
产品描述: 2.8μm(K) 55° 3.2V 20mA 圆形,带圆顶 透明 无色,暖白色 标准安装,通孔安装 12.2mm(高度)
供应商型号: 941-C513AMSSCX0Z0511
供应商: Mouser
标准整包数: 1

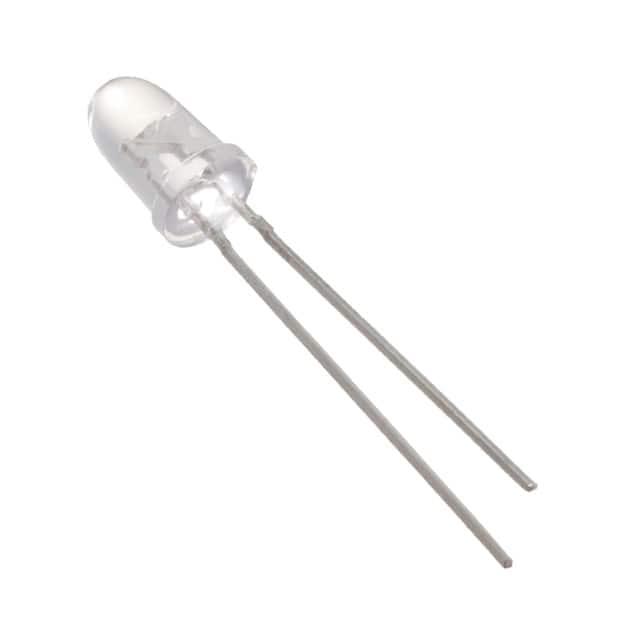

CREE 发光二极管 C513A-MSS-CX0Z0511

C513A-MSS-CX0Z0511概述

    # Cree 5-mm Round LED 技术概述

    产品简介


    Cree公司的5毫米圆形LED(型号C513A-WSS/WSN 和 C513A-MSS/MSN)是一款高性能照明元器件,采用先进的光学级环氧树脂制造,具有卓越的高湿度和高温抗性。这些LED非常适合用于需要高稳定性和高亮度输出的应用场景,例如商业展示、照明系统和标识牌等。其圆形设计提供了出色的视觉效果,在阳光直射环境下仍能保持良好的可读性。
    主要特点
    - 尺寸:5毫米
    - 色温范围:暖白(2500K至2800K),冷白(4600K至9000K)
    - 光通量:3000至12000毫坎德拉(mcd)
    - 显色指数(CRI):冷白75,暖白80
    - 视角:55度
    - 铅和RoHS合规
    应用领域
    - 商业标识(如字幕灯箱)
    - 商店展示灯
    - 手电筒照明

    技术参数


    以下是根据Cree提供的技术手册提取的主要技术规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 前向电流(IF) | - | 20mA | 30mA | 毫安 |
    | 峰值前向电流(IFP) | - | 100mA 毫安 |
    | 反向电压(VR) | - | 5V 伏特 |
    | 功耗(PD) | - | 120mW 毫瓦 |
    | 工作温度(Topr) | -40°C | 25°C | 95°C | 摄氏度 |
    | 存储温度(Tstg) | -40°C | 25°C | 100°C | 摄氏度 |
    典型电学和光学特性
    - 冷白前向电压:3.2V至4.0V
    - 暖白前向电压:3.2V至4.0V
    - 冷白光通量:3000至6900mcd
    - 暖白光通量:3000至5400mcd

    产品特点和优势


    1. 卓越的光线输出稳定性:在长时间使用中保持稳定的亮度输出。
    2. 优异的环境适应能力:耐高温、高湿,适合恶劣环境下的工业应用。
    3. 多种颜色选择:提供冷白和暖白两种选项,满足不同的色彩需求。
    4. 高显色指数:确保物体的真实色彩呈现,尤其适用于零售环境。
    5. 易于集成:标准尺寸和包装形式便于电子设计工程师快速集成到项目中。

    应用案例和使用建议


    应用案例
    - 字幕灯箱:用于商业标识,提供均匀且明亮的背光效果。
    - 零售展示:增强商品陈列区域的视觉吸引力。
    - 手电筒:作为便携式光源,提供可靠而持久的照明。
    使用建议
    1. 确保LED的工作电流不超过最大额定值以延长寿命。
    2. 在极端温度环境中使用时,需考虑散热设计。
    3. 对于特定应用,可以选择对应的颜色温度和亮度区间进行定制化选择。

    兼容性和支持


    - 兼容性:C513A系列LED广泛兼容于大多数主流电子控制板和驱动电路,适用于广泛的电路布局需求。
    - 技术支持:Cree公司提供详尽的技术文档及在线技术支持,确保用户在开发过程中获得及时帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED无法正常点亮 | 检查供电电压是否符合要求。 |
    | 发热严重导致亮度下降 | 改善散热设计或降低驱动电流。 |
    | 显示颜色偏差 | 更换匹配的色温子分类代码。 |

    总结和推荐


    综合评估
    Cree C513A系列LED凭借其卓越的光学性能、高可靠性以及多样化的应用场景,在市场上表现出强大的竞争力。其高显色指数和长期稳定性使其成为高端照明和标识系统的理想选择。
    推荐使用场景
    - 商业环境:需要高品质照明的商店或展厅。
    - 户外应用:要求耐用性强且适应极端天气条件的项目。
    综上所述,强烈推荐Cree C513A系列LED作为高性能LED照明解决方案的选择。

C513A-MSS-CX0Z0511参数

参数
透镜形状 圆形,带圆顶
波长 2.8μm(K)
测试电流 20mA
显示颜色 无色,暖白色
视角 55°
透镜类型 透明
Vf-正向电压 3.2V
长*宽*高 12.2mm(高度)
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

C513A-MSS-CX0Z0511厂商介绍

CREE公司(现更名为Wolfspeed)是一家全球领先的半导体公司,专注于碳化硅(SiC)和氮化镓(GaN)技术。公司总部位于美国北卡罗来纳州的达勒姆。

主营产品分类:
1. 碳化硅(SiC)产品:包括SiC功率器件、SiC基底材料和SiC射频器件。
2. 氮化镓(GaN)产品:包括GaN射频器件和GaN功率器件。

应用领域:
1. 汽车:电动汽车、混合动力汽车和充电基础设施。
2. 工业:太阳能逆变器、工业电机驱动和电源管理。
3. 通信:基站、数据中心和**通信。
4. 消费电子:快充、无线充电和电源适配器。

CREE的优势:
1. 技术领先:CREE在SiC和GaN技术领域拥有深厚的技术积累和专利布局。
2. 产品性能:CREE的SiC和GaN产品在性能、可靠性和能效方面具有明显优势。
3. 垂直整合:CREE拥有从材料、器件到应用的完整产业链,能够提供一站式解决方案。
4. 客户认可:CREE的产品已被广泛应用于汽车、工业、通信等领域,获得众多客户的信赖和认可。

C513A-MSS-CX0Z0511数据手册

厂牌 PDF简要描述 下载
CREE 发光二极管 CREE C513A-MSS-CX0Z0511 C513A-MSS-CX0Z0511数据手册

C513A-MSS-CX0Z0511封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.345 ¥ 2.9153
10+ $ 0.3335 ¥ 2.8181
50+ $ 0.3243 ¥ 2.7403
100+ $ 0.2904 ¥ 2.4539
500+ $ 0.284 ¥ 2.4001
1000+ $ 0.2538 ¥ 2.1446
25000+ $ 0.2415 ¥ 2.0407
库存: 573
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.91
