9001-12-00

产品分类: 磁簧开关
厂牌: COTO TECHNOLOGY
产品描述: 1.5A SIP 通孔安装 19.3mm(长度)*7.6mm(高度)
供应商型号: 9001-12-00
供应商: 国内现货
标准整包数: 1

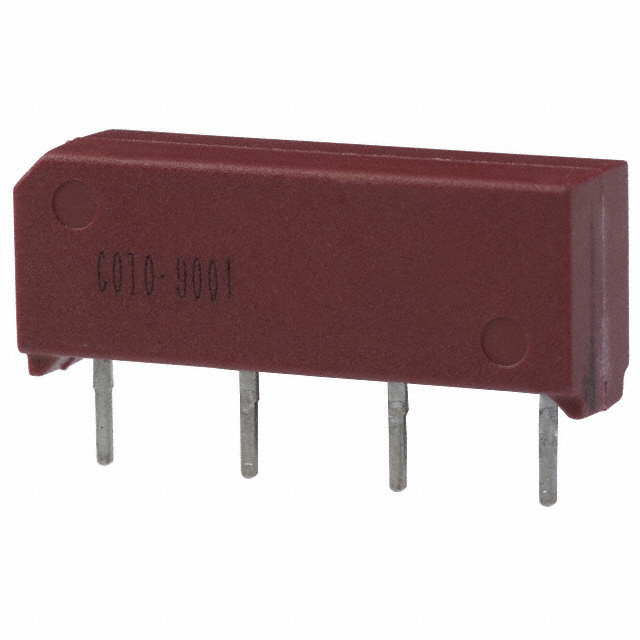

COTO TECHNOLOGY 磁簧开关 9001-12-00

9001-12-00概述

    高性能SIP舌簧继电器9000系列技术手册

    产品简介


    Coto Technology的9000系列高性能单列直插式(SIP)舌簧继电器,广泛应用于自动测试设备、仪器仪表、射频和电信领域。该系列产品提供高可靠性、一致性的开关功能,且体积紧凑,是行业中广泛采用的标准组件。

    技术参数


    以下是9000系列产品的技术规格:
    - 尺寸:
    - 最大高度(带壳):0.780英寸(19.8毫米)
    - 最大宽度:0.320英寸(8.1毫米)
    - 引脚间距:0.100英寸(2.54毫米)
    - 线圈规格:
    - 额定电压:5伏或12伏
    - 最大电压:6.5伏或15伏
    - 线圈电阻:500欧姆(5伏),1000欧姆(12伏)
    - 吸合电压:最大3.75伏(5伏)/9伏(12伏)
    - 释放电压:最小0.4伏(5伏)/1.0伏(12伏)
    - 触点规格:
    - 切换电压:最大200伏直流/峰值200伏交流
    - 切换电流:最大0.5安培直流/峰值0.5安培交流
    - 持续电流:最大1.5安培直流/峰值1.5安培交流
    - 触点功率:最大10瓦特直流/峰值10瓦特交流
    - 绝缘电阻:
    - 最小绝缘电阻:10^12欧姆
    - 电容:
    - 开路触点到线圈:0.7皮法(无屏蔽)
    - 接触到屏蔽接触:1.4皮法(无屏蔽)
    - 介电强度:
    - 最低介电强度:300伏直流/峰值交流(触点间)
    - 1500伏直流/峰值交流(触点对线圈)
    - 操作时间:
    - 吸合时间:典型值0.35毫秒
    - 释放时间:典型值0.1毫秒

    产品特点和优势


    - 高绝缘电阻:最低绝缘电阻达到10^12欧姆,确保电路的稳定性和安全性。
    - 高可靠性:采用密封设计,经测试可达10亿次操作。
    - 高速切换:相较于电磁继电器,具有更快的切换速度。
    - 双屏蔽选项:支持50欧姆阻抗的同轴屏蔽,适用于快速上升时间的数字脉冲信号。
    - 环保材料:符合RoHS标准,确保产品环保安全。

    应用案例和使用建议


    9000系列舌簧继电器非常适合用于高频信号切换、自动化测试设备以及各类测量仪器。例如,在自动测试设备中,它可实现高精度的信号切换;在通信设备中,可用于处理高频率信号传输。建议在选择此产品时考虑实际工作条件下的负载情况,以保证长期可靠运行。

    兼容性和支持


    9000系列舌簧继电器可与其他标准SIP封装的电子元器件配合使用。制造商提供了详尽的技术文档和支持服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题1:如何判断产品寿命?
    - 解答:通常情况下,信号级别为1.0V、10mA时,产品可以承受高达100万次的操作。详细信息请咨询工厂。
    - 问题2:如何正确连接线圈?
    - 解答:可选二极管连接至引脚2(+)和引脚3(-)。必须注意正确的线圈极性。

    总结和推荐


    综上所述,Coto Technology的9000系列SIP舌簧继电器是一款集高可靠性、高速切换、稳定绝缘性能于一体的高性能产品。适用于多种高要求的应用场景。我们强烈推荐使用此产品,尤其对于需要频繁、稳定信号切换的应用场合。

9001-12-00参数

参数
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 1.5A
触点电容 -
开关配置 -
长*宽*高 19.3mm(长度)*7.6mm(高度)
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

9001-12-00厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9001-12-00数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 磁簧开关 COTO TECHNOLOGY 9001-12-00 9001-12-00数据手册

9001-12-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
