8L01-12-111

产品分类: 磁簧开关
厂牌: COTO TECHNOLOGY
产品描述:
供应商型号: 8L01-12-111
供应商: Master
标准整包数: 25

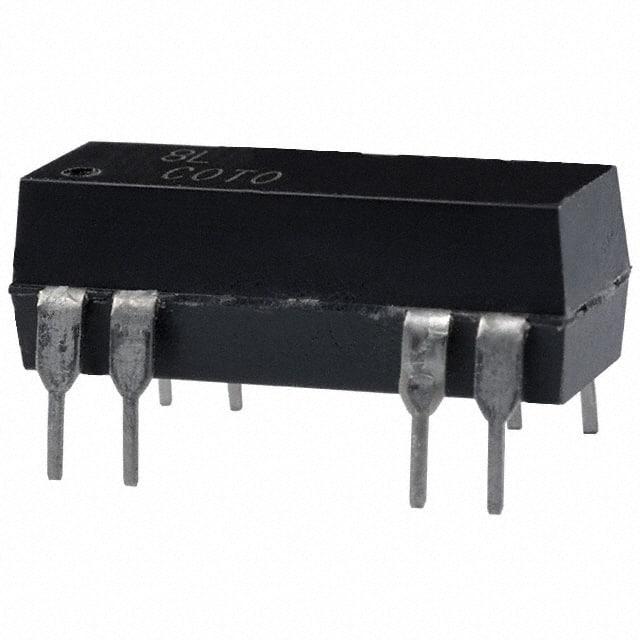

COTO TECHNOLOGY 磁簧开关 8L01-12-111

8L01-12-111概述


    产品简介


    Coto Technology 的 8L Spartan 系列继电器结合了高质量和经济性,采用行业标准的14针模压DIP封装。这些继电器可以与所有竞争品牌的DIP封装互换,适用于电信、安全及其他通用目的应用。

    技术参数


    - 外形尺寸:0.270" (6.85 mm) 高 × 0.300" (7.62 mm) 宽 × 0.333" (8.46 mm) 长
    - 引脚间距:0.100" (2.54 mm)
    - 操作温度范围:-20°C 至 +85°C
    - 存储温度范围:-35°C 至 +100°C
    - 焊接温度:270°C 最大值,10秒内最大值
    - 接触形式:1A、2A 和 1C 均可选
    - 线圈电压:5V、12V 和 24V
    - 接触额定值:
    - 切换电压:最高200V DC/100V AC
    - 切换电流:最大0.5A DC/0.25A AC
    - 持续电流:最大1.0A DC/0.5A AC
    - 接触功率:最高10W DC/3W AC
    - 绝缘电阻:最小10^9 欧姆(隔离针之间)
    - 电容:典型值0.5 pF(屏蔽浮动时)
    - 介电强度:最小250V DC/峰值交流(触点间)

    产品特点和优势


    - 成本效益:8L系列作为业界标准DIP封装的低成本替代品。
    - 多样化接触形式:提供1A、2A 和 1C 接触形式。
    - 多电压选项:支持5V、12V 和 24V 电源电压。
    - 密封设计:使用玻璃密封触点,提高耐久性和可靠性。
    - 可选配置:可选静电屏蔽和线圈抑制二极管,提升电磁干扰防护能力。

    应用案例和使用建议


    应用案例
    - 电信:用于交换机、路由设备等需要高频信号切换的场合。
    - 安全系统:如门禁控制和报警系统,要求高可靠性和长寿命。
    - 自动化设备:机器人、工业控制设备中,需频繁操作的场合。
    使用建议
    - 环境适应性:确保安装环境温度和湿度符合规格要求。
    - 安装指南:注意引脚标记和正确安装方向,避免误接。
    - 电磁兼容性:考虑使用静电屏蔽和线圈抑制二极管以减少EMI影响。

    兼容性和支持


    - 兼容性:广泛兼容所有主流DIP封装。
    - 技术支持:Coto Technology 提供详细的技术文档和咨询服务,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题一:继电器无法正常工作
    - 解决方法:检查电源电压是否在规定范围内,确认引脚连接无误。
    - 问题二:触点寿命不足
    - 解决方法:根据负载情况调整接触方式,确保操作频率和负载不超过额定值。
    - 问题三:接触不良
    - 解决方法:检查是否有尘埃或污物进入,及时清洁和维护。

    总结和推荐


    Coto Technology 的 8L Spartan 系列继电器凭借其成本效益、多功能性和可靠的电气性能,在电信、安全和其他通用应用领域表现出色。对于寻求性价比高的DIP封装继电器的应用开发者来说,这款产品无疑是一个理想选择。总体而言,强烈推荐此产品。

8L01-12-111参数

参数
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

8L01-12-111厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

8L01-12-111数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 磁簧开关 COTO TECHNOLOGY 8L01-12-111 8L01-12-111数据手册

8L01-12-111封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 7.0741 ¥ 58.8182
50+ $ 6.976 ¥ 58.0026
125+ $ 4.2946 ¥ 34.7067
250+ $ 3.3072 ¥ 27.4835
375+ $ 3.2178 ¥ 26.3502
500+ $ 3.2178 ¥ 26.3502
库存: 550
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 1470.45
