首页  >  产品百科  >  2911-05-301

2911-05-301

产品分类: 磁簧开关
厂牌: COTO TECHNOLOGY
产品描述: Reed Relay 5VDC 230Ohm 0.25A SPDT(20.82x6.35x7.62)mm THT Dry
供应商型号: CO-2911-05-301
供应商: 国内现货
标准整包数: 1

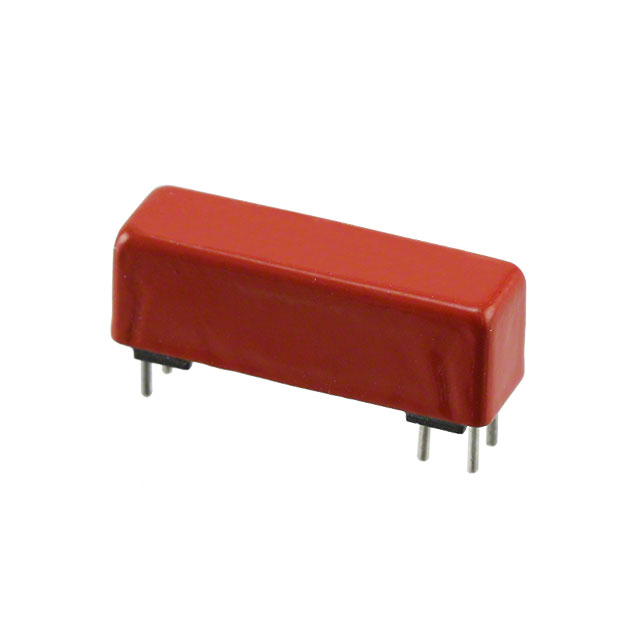

COTO TECHNOLOGY 磁簧开关 2911-05-301

2911-05-301概述

    COTO Technology 2900 Series Reed Relays

    1. 产品简介


    COTO Technology的2900系列舌簧继电器(Reed Relay)是一款特别适用于自动化测试设备和射频(RF)需求的产品。相较于2200系列,它具有更小的尺寸和更高的灵活性,提供多种选择如常开(Form A)、常闭(Form C)等,以及电磁屏蔽和同轴屏蔽选项。此产品适合广泛的应用场景,包括但不限于电信、航空航天、工业自动化等领域。

    2. 技术参数


    - 型号:2904, 2911, 2920
    - 额定线圈电压:5VDC / 12VDC
    - 额定线圈电阻:
    - 2904:370Ω / 1500Ω
    - 2911:230Ω / 1500Ω
    - 2920:75Ω / 250Ω
    - 操作电压范围:最大3.8VDC / 9.0VDC
    - 释放电压范围:最小0.4VDC / 1.0VDC
    - 接触额定值:
    - 切换电压:最大200VDC / 150VAC(2904),500VDC(2920)
    - 切换电流:最大0.5A(2904),1.0A(2920)
    - 携带电流:最大1.5A(2904),2.0A(2920)
    - 接触寿命:典型值为106次操作(1.0V,10mA)
    - 绝缘电阻:最低值为10^12Ω(部分型号)
    - 电容:典型值为1.0pF / 2.0pF
    - 介电强度:最低350VDC / 200VDC(根据应用)
    - 工作时间和释放时间:典型值分别为0.5ms / 1.0ms / 1.5ms 和 0.1ms / 2.0ms / 1.0ms

    3. 产品特点和优势


    - 非常小的尺寸:仅有0.20平方英寸,使得它们非常适合空间受限的应用。
    - 高可靠性:绝缘电阻达到10^12Ω,远高于其他同类产品。
    - 高速切换:相比机电继电器,具有更高的速度。
    - 密封接触点:长期使用无问题。
    - 磁屏蔽外壳:环氧涂层钢壳提供了有效的磁屏蔽。
    - 静电屏蔽和同轴屏蔽选项:可选件以减少寄生电容耦合并支持50Ω阻抗的应用。

    4. 应用案例和使用建议


    在自动化测试设备中,这些继电器被广泛用于信号传输和控制电路中。对于需要高度精确和稳定性的应用场合,如电信系统、航空航天设备等,这些产品尤为适用。使用建议包括确保适当的电压范围和电流负载,以延长使用寿命。

    5. 兼容性和支持


    COTO Technology的2900系列继电器可与多种设备和系统兼容。厂家提供详尽的技术文档和售后服务,确保客户能够顺利安装和使用产品。

    6. 常见问题与解决方案


    - 问题1:温度变化对操作电压和释放电压有何影响?
    - 解答:随着环境温度的变化,操作电压和释放电压会改变约0.4%/℃。

    - 问题2:如何安装型号2920的继电器?
    - 解答:必须垂直安装且倾斜角度不得超过30度。

    7. 总结和推荐


    综上所述,COTO Technology的2900系列舌簧继电器以其小巧、可靠和灵活的特点,在自动化测试和射频应用中表现出色。结合其高绝缘电阻和高速切换能力,这使得它在市场上具有很强的竞争力。推荐使用于需要高精度和稳定性的应用场景。

2911-05-301参数

参数
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
安装方式 通孔安装
零件状态 在售
包装方式 管装

2911-05-301厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

2911-05-301数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 磁簧开关 COTO TECHNOLOGY 2911-05-301 2911-05-301数据手册

2911-05-301封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.8652 ¥ 159.1789
25+ $ 16.7088 ¥ 148.8754
100+ $ 16.1424 ¥ 143.8287
250+ $ 15.5642 ¥ 138.677
库存: 376
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 159.17
