9201-05-00

产品分类: 磁簧开关
厂牌: COTO TECHNOLOGY
产品描述: Reed Relay 5VDC 250Ohm 0.5A SPST-NO(6.1x22.86x4.83)mm SMD Dry
供应商型号: 9201-05-00
供应商: Master
标准整包数: 5

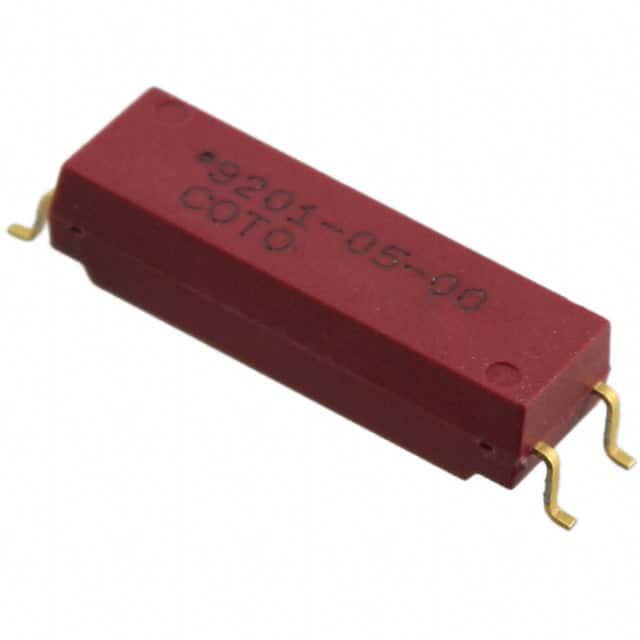

COTO TECHNOLOGY 磁簧开关 9201-05-00

9201-05-00概述

    电子元器件产品技术手册

    产品简介


    Coto科技公司的9200系列表面贴装干簧继电器是专为自动测试设备、仪器仪表和通信行业设计的产品。该系列继电器具有高可靠性、快速切换速度以及符合RoHS标准的特点,能够满足高密度电路板的设计需求。

    技术参数


    - 尺寸:
    - 高度:9201型(0.190英寸 / 4.83毫米)
    - 高度:9202型(0.190英寸 / 4.83毫米)
    - 最大高度:9290型(0.193英寸 / 4.9毫米)
    - 工作电压:
    - 9201型:5伏或12伏
    - 9202型:5伏或12伏
    - 9290型:5伏或12伏
    - 线圈电阻:
    - 9201型:250欧姆(5V)/650欧姆(12V)
    - 9202型:150欧姆(5V)/650欧姆(12V)
    - 9290型:160欧姆(5V)/600欧姆(12V)
    - 绝缘电阻:
    - 最小值:10^12欧姆
    - 接触额定值:
    - 切换电压:最大直流/峰值交流电阻200伏
    - 切换电流:最大直流/峰值交流电阻0.5安培
    - 载流能力:最大直流/峰值交流电阻1.5安培
    - 接触功率:最大直流/峰值交流电阻10瓦特

    产品特点和优势


    - 高绝缘电阻:最小值为10^12欧姆,确保高可靠性和长期使用寿命。
    - 高速切换:相比电磁继电器,9200系列可以实现更快的切换速度。
    - 低轮廓设计:高度仅为0.190英寸(4.83毫米),满足高密度电路板的要求。
    - 50Ω同轴屏蔽:适用于射频和快速上升时间脉冲开关。
    - 外部磁屏蔽:9290系列具备外部磁屏蔽功能。

    应用案例和使用建议


    9200系列继电器广泛应用于自动测试设备、仪器仪表和通信行业。例如,在通信设备中,它们可以用于信号传输和控制。在使用过程中,建议遵循制造商的温度限制,避免过高的处理温度,以延长产品的使用寿命。对于不同的应用需求,如射频和脉冲开关,应特别注意选择合适的型号和配置。

    兼容性和支持


    9200系列继电器提供Tape & Reel包装,方便自动化装配。此外,产品符合RoHS标准,环保且无铅。关于兼容性问题,用户可咨询当地代表或直接联系Coto工厂进行详细讨论。

    常见问题与解决方案


    - Q:工作电压范围是多少?
    - A: 9201型和9202型的工作电压范围分别为5V和12V,而9290型的工作电压范围同样为5V和12V。
    - Q:如何安装该继电器?
    - A: 通过J-lead或Gull Wing脚位安装。安装时请参考具体型号的技术参数和封装图示。

    总结和推荐


    Coto科技公司的9200系列表面贴装干簧继电器凭借其高可靠性、快速切换速度和低轮廓设计,非常适合在高密度电路板上使用。该系列继电器的多种规格选择和出色的电气特性使其在各种应用中表现出色。我们强烈推荐该产品用于需要高可靠性和快速切换的应用场景。

9201-05-00参数

参数
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
安装方式 贴片安装
零件状态 在售
包装方式 管装

9201-05-00厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9201-05-00数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 磁簧开关 COTO TECHNOLOGY 9201-05-00 9201-05-00数据手册

9201-05-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 8.4985 ¥ 71.9823
25+ $ 7.6954 ¥ 63.9841
50+ $ 7.0632 ¥ 58.7276
100+ $ 6.625 ¥ 55.055
300+ $ 6.4883 ¥ 53.1323
500+ $ 6.4566 ¥ 52.8731
1000+ $ 6.4144 ¥ 52.5276
2500+ $ 6.4144 ¥ 52.5276
库存: 603
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 359.91
直接购买
加入购物车
