9007-12-00

产品分类: 磁簧开关
厂牌: COTO TECHNOLOGY
产品描述: 1A SIP 通孔安装 19.3mm(长度)*7.6mm(高度)
供应商型号: SXE-9007-12-00
供应商: 海外现货
标准整包数: 1

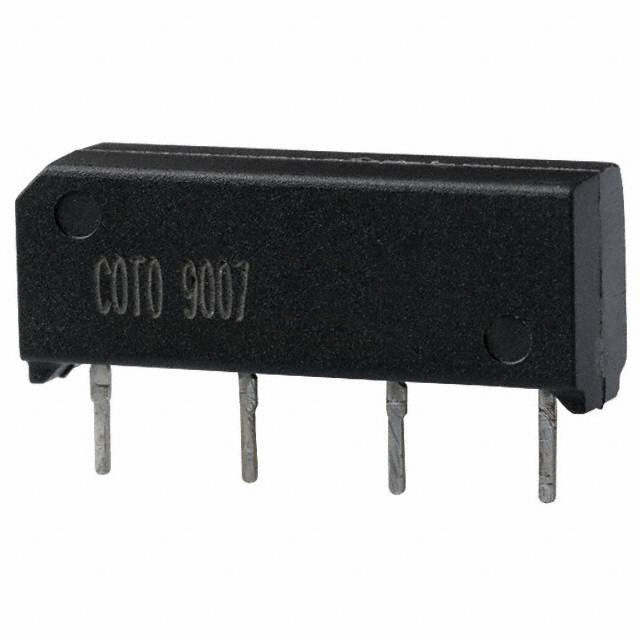

COTO TECHNOLOGY 磁簧开关 9007-12-00

9007-12-00概述


    产品简介


    COTO Technology 9007系列经济型SIP舌簧继电器
    COTO Technology 9007系列舌簧继电器是专为需要经济性、高性能和紧凑封装的设计而选择的行业标准产品。该系列作为9001系列的经济型版本,适用于要求不那么严格的应用场合。它广泛应用于安全系统、仪器仪表和调制解调器等领域。

    技术参数


    - 物理尺寸:引脚间距为0.1英寸(2.54毫米),整体结构紧凑,易于集成。
    - 电气特性:
    - 线圈电压:可选5V、12V、24V。
    - 最大线圈电压:分别为6.5V、15V、32V。
    - 线圈电阻:标准型500Ω、1000Ω、2000Ω;高灵敏度型为1000Ω和2000Ω。
    - 操作电压:必须在3.75V到18V之间。
    - 释放电压:必须在0.4V到2.0V之间。
    - 接触规格:
    - 切换电压:最大直流峰值交流电阻200伏特。
    - 切换电流:最大直流峰值交流电阻0.5安培。
    - 承载电流:最大直流峰值交流电阻1.0安培。
    - 额定功率:最大直流峰值交流电阻10瓦特。
    - 寿命预期:典型值为106次操作(信号水平1.0V,10mA)。
    - 环境参数:
    - 存储温度:-35°C至+100°C。
    - 工作温度:-20°C至+85°C。
    - 焊接温度:最大270°C,持续时间不超过10秒。
    - 振动:在20G至2000Hz范围内承受。
    - 冲击:承受50G冲击。

    产品特点和优势


    1. 密封性良好:采用密封式触点设计,确保长期使用寿命。
    2. 高耐压:可提供高达数千伏的耐压能力,具体参见厂家。
    3. 高速切换:相比机电继电器具有更高的切换速度。
    4. 结构坚固:采用模具成型的热固材料主体及一体式引脚框架设计,增强稳定性。
    5. 可选防护:可选配磁屏蔽和抑制二极管,进一步保护电路免受干扰。
    6. 认证齐全:获得UL和CSA认证,符合RoHS标准。

    应用案例和使用建议


    应用案例
    - 安全系统:适用于需要频繁操作的报警系统。
    - 仪器仪表:适合测量、控制设备中的信号切换。
    - 调制解调器:适用于电信设备中的信号通断。
    使用建议
    - 环境适应性:注意工作温度范围,避免高温或低温环境中使用。
    - 电源管理:在选用合适的线圈电压时,要确保电源稳定,防止过电压损坏。
    - 防护措施:如果应用场合存在电磁干扰,建议使用磁屏蔽选项,以提高信号传输的可靠性。

    兼容性和支持


    - 兼容性:与大多数标准电路板兼容,可直接插入SIP插槽。
    - 支持服务:用户可通过电话(401)943-2686或传真(401)942-0920联系制造商获取技术支持和售后服务。

    常见问题与解决方案


    - Q1: 线圈电压选择不当怎么办?
    - A1: 确保所选电压与设备的工作电压相匹配,否则可能导致无法正常启动或损坏。

    - Q2: 长期使用后接触电阻增加如何处理?
    - A2: 请先检查安装是否稳固,若无明显机械损伤,建议更换新继电器以保证性能。

    - Q3: 如何确定最佳的操作频率?
    - A3: 参照产品手册中的规定频率范围,并根据实际应用场景进行调整。

    总结和推荐


    综上所述,COTO Technology 9007系列经济型SIP舌簧继电器以其优良的密封性、高耐压、快速切换等特点,在众多应用领域表现出色。尤其适用于那些对成本敏感但又需求可靠的继电器的应用场合。推荐在需要高速切换且环境条件适中的情况下使用。通过良好的技术支持和服务保障,能够有效提升系统的稳定性和耐用性。

9007-12-00参数

参数
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 1A
触点电容 -
开关配置 -
最大交流触点电压 -
长*宽*高 19.3mm(长度)*7.6mm(高度)
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

9007-12-00厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9007-12-00数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 磁簧开关 COTO TECHNOLOGY 9007-12-00 9007-12-00数据手册

9007-12-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
