9011-05-10

产品分类: 磁簧开关
厂牌: COTO TECHNOLOGY
产品描述: Reed Relay 5VDC 500Ohm 0.25A (10.16x3.81x6.73)mm THT Dry
供应商型号: ET-1454989
供应商: 海外现货
标准整包数: 1

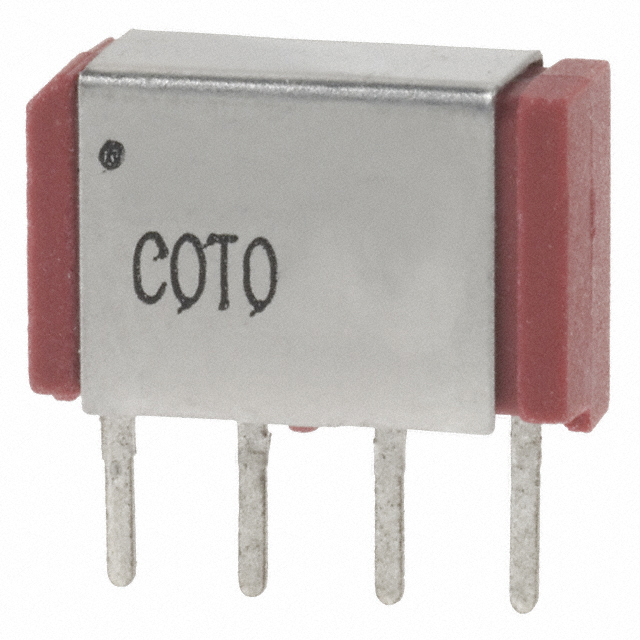

COTO TECHNOLOGY 磁簧开关 9011-05-10

9011-05-10概述


    产品简介


    Coto Technology的9011、9012与9117系列微型单列直插式(SIP)簧片继电器是紧凑型设计的产品,继承自Coto标准9000系列SIP继电器的优点。这些微型继电器特别适用于自动测试设备(ATE)、高可靠性测试、测量及电信领域等应用,其中高板密度和长寿命是关键需求。它们具有小巧体积,能够在有限的空间内提供高效能解决方案。

    技术参数


    以下是9011、9012与9117系列的主要技术规格:
    | 参数 | 9011 | 9012 | 9117 |
    ||
    | 尺寸 | 0.400" x 0.150" x 0.265" | 0.400" x 0.150" x 0.400" | 0.270" x 0.150" x 0.385" |
    | 额定电压 | 5V / 12V | 5V / 12V | 5V |
    | 最大电压 | 6.5V / 15.0V | 6.5V / 15.0V | 6.0V |
    | 线圈电阻(±10%,25°C) | 500Ω / 750Ω | 500Ω / 750Ω | 400Ω |
    | 开启电压(最大) | 3.75V / 9.0V | 3.75V / 9.0V | 3.75V |
    | 关闭电压(最小) | 0.4V / 1.0V | 0.4V / 1.0V | 0.5V |
    | 切换电压(最大) | 100V | 100V | 100V |
    | 切换电流(最大) | 0.25A | 0.25A | 0.25A |
    | 持续电流(最大) | 0.5A | 0.5A | 0.5A |
    | 触点额定功率(最大) | 3W | 10W | 3W |
    | 使用寿命(典型) | 250次 | 1000次 | 250次 |

    产品特点和优势


    这些继电器具备以下特点和优势:
    - 高密度板设计:9011和9117比标准型号减少了65%的板空间,而9012则减少了47%。
    - 磁屏蔽:减少电磁干扰,提高可靠性。
    - 高绝缘电阻:最小绝缘电阻达到10^12欧姆。
    - 高速切换:操作时间快,保证高效性能。
    - RoHS合规:符合环保要求,易于回收利用。
    - 长寿命设计:密封结构确保长期稳定运行,适用于高可靠性需求场合。

    应用案例和使用建议


    应用案例:
    - ATE系统:在ATE(自动测试设备)系统中,这些继电器可以用于各种测试和测量任务,尤其是在需要频繁切换和高精度控制的场合。
    - 电信设备:由于其高可靠性和紧凑设计,9011、9012和9117系列继电器适用于电信领域的信号传输和处理。
    使用建议:
    - 正确连接:确保正确的引脚连接方式,特别是考虑内部或外部磁屏蔽的设置。
    - 电压管理:在应用过程中严格控制电压范围,以避免过压造成的损坏。
    - 环境适应:考虑到宽泛的工作温度范围,确保这些继电器在不同的环境下仍能保持良好的工作状态。

    兼容性和支持


    - 兼容性:这些继电器可与其他标准SIP封装的产品无缝集成,便于安装和维护。
    - 支持和服务:客户可以通过联系工厂获取更多信息和技术支持。如有需要,可以添加外部磁屏蔽装置来增强性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法正常启动 | 检查输入电压是否在规定范围内 |
    | 工作电流超出额定值 | 调整电路设计以减少电流 |
    | 寿命低于预期 | 重新检查负载条件并适当调整 |

    总结和推荐


    9011、9012和9117系列微型继电器凭借其紧凑设计、高可靠性和高速切换能力,成为自动化测试和电信领域理想的解决方案。它们不仅满足了对空间和性能的苛刻要求,还通过长寿命设计和高绝缘电阻等特性增强了整体性能。因此,强烈推荐这些继电器用于对稳定性、紧凑性及高性能有较高要求的应用场合。

9011-05-10参数

参数
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 散装

9011-05-10厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9011-05-10数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 磁簧开关 COTO TECHNOLOGY 9011-05-10 9011-05-10数据手册

9011-05-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.3708 ¥ 87.633
10+ $ 8.9715 ¥ 75.8091
25+ $ 7.4081 ¥ 62.5983
117+ $ 7.0117 ¥ 59.2488
273+ $ 6.7154 ¥ 56.745
1014+ $ 6.6932 ¥ 56.5578
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 87.63
