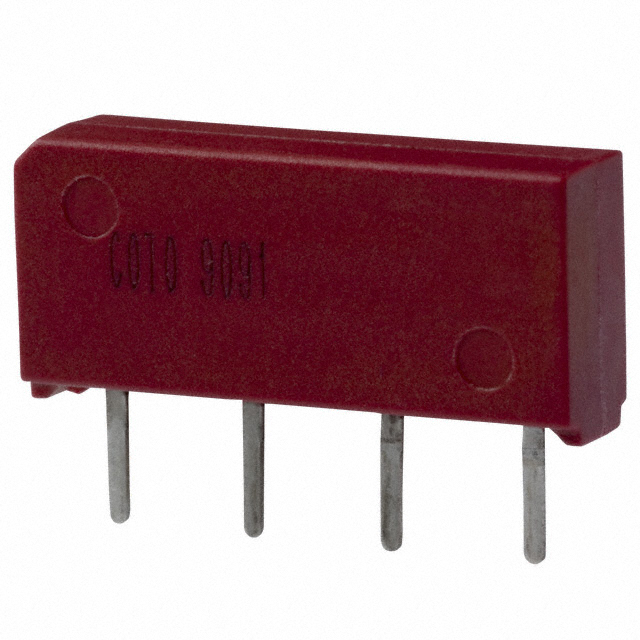

9091-05-01

产品分类: 磁簧开关
厂牌: COTO TECHNOLOGY
产品描述: Reed Relay 5VDC 500Ohm 0.5A SPST-NO(15.62x3.81x6.98)mm THT Dry
供应商型号: JY-9091-05-01
供应商: 云汉优选
标准整包数: 1
COTO TECHNOLOGY 磁簧开关 9091-05-01

9091-05-01概述

    9091 & 9092 MINIATURE SIP RELAYS 技术手册

    1. 产品简介


    9091 和 9092 系列是小型化表面贴装单列直插式继电器(SIP 继电器),广泛应用于自动测试设备(ATE)、测试测量及电信设备等高可靠性要求的应用中。这些继电器采用先进的 10W 开关技术,具有高密度板载能力和长寿命的特点。

    2. 技术参数


    | 参数 | 9091 | 9092 |
    |
    | 尺寸 | 0.615" x 0.150" x 0.275" | 0.600" x 0.150" x 0.350" |
    | 额定线圈电压 | 5V, 12V | 5V, 12V |
    | 最大线圈电压 | 6.5V, 15.0V | 6.5V, 15.0V |
    | 线圈电阻 | 500Ω ± 10%, 25°C (5V) | 1000Ω ± 10%, 25°C (5V) |
    | 工作电压(必须操作) | 3.75V - 9.0V | 3.75V - 9.0V |
    | 释放电压(必须释放) | 0.4V - 1.0V | 0.4V - 1.0V |
    | 切换电压(最大值) | 200V DC / 200V Peak AC | 200V DC / 200V Peak AC |
    | 切换电流(最大值) | 0.5A DC / 0.5A Peak AC | 0.5A DC / 0.5A Peak AC |
    | 持续电流(最大值) | 1.5A DC / 1.5A Peak AC | 1.5A DC / 1.5A Peak AC |
    | 寿命(典型) | 1.0V, 10mA x 10^6 次开关 | 1.0V, 10mA x 10^6 次开关 |
    | 隔离电阻(最小值) | 10^12Ω | 10^12Ω |
    | 电容(典型值) | 0.7pF | 1.0pF |
    | 介质强度(最小值) | 200V DC / 1500V Peak AC | 200V DC / 1500V Peak AC |
    | 操作时间(典型值) | 0.5ms | 0.75ms |
    | 释放时间(典型值) | 0.30ms | 0.5ms |

    3. 产品特点和优势


    - 紧凑设计:9091 比 9001 少用 40% 的板空间,9092 在同一板空间内容纳两个常开开关。
    - 磁屏蔽:减少互扰,提高可靠性。
    - 可选的线圈抑制二极管:保护驱动电路。
    - 高绝缘电阻:最低 10^12Ω。
    - 高速切换:操作和释放时间短。
    - 环境适应性强:工作温度范围宽,能承受高振动和冲击。
    - 环保材料:符合 RoHS 标准。

    4. 应用案例和使用建议


    - 自动测试设备:用于高密度板载应用,如ATE系统。
    - 电信设备:适用于电信设备的信号切换和控制。
    - 医疗设备:用于各种高精度测试需求。
    使用建议:
    - 温度管理:确保设备工作在规定的温度范围内,避免过热。
    - 二极管选择:根据具体应用需求选择合适的二极管选项。

    5. 兼容性和支持


    - 其他兼容性设备:9091 和 9092 与标准 PCB 设计兼容,可以与其他电子元器件一起使用。
    - 厂商支持:请联系厂商获取更多技术支持和详细信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 确保设备工作在规定温度范围内,检查散热系统。|
    | 无法正常操作 | 检查供电电压是否符合要求,重新连接线路。 |
    | 接触电阻过高 | 清洁接点,检查接触面积是否足够。 |

    7. 总结和推荐


    9091 和 9092 系列 SIP 继电器凭借其紧凑的设计、高可靠性及广泛的应用范围,在高密度板载和高可靠性需求的环境中表现出色。强烈推荐在需要高性能和高可靠性的场合使用。

9091-05-01参数

参数
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

9091-05-01厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9091-05-01数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 磁簧开关 COTO TECHNOLOGY 9091-05-01 9091-05-01数据手册

9091-05-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 35.6465
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.64
