9091-12-00

产品分类: 磁簧开关
厂牌: COTO TECHNOLOGY
产品描述: Reed Relay 12VDC 1KOhm 0.5A SPST-NO(15.62x3.81x6.98)mm THT Dry
供应商型号: 9091-12-00
供应商: Master
标准整包数: 2

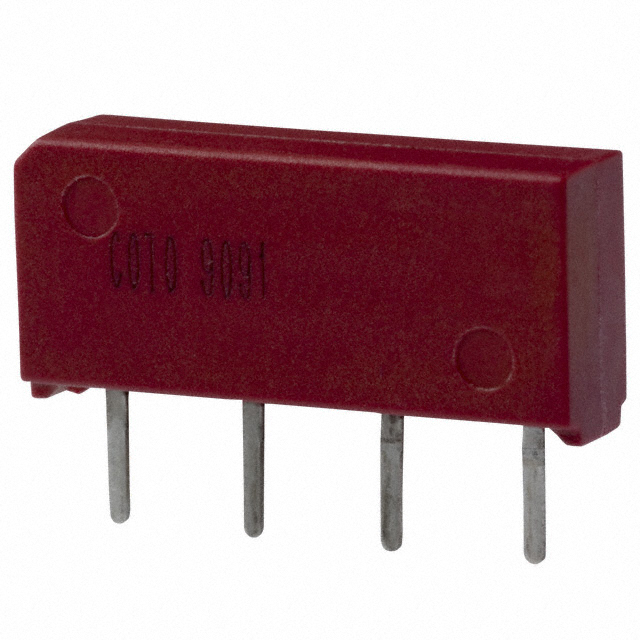

COTO TECHNOLOGY 磁簧开关 9091-12-00

9091-12-00概述

    9091 & 9092 MINIATURE SIP RELAYS 技术手册解析

    产品简介


    9091 & 9092 系列微型封装单列直插继电器是用于ATE(自动测试设备)及其他高可靠性测试、测量和通信应用的理想选择。这些微型单列直插继电器采用了10瓦开关技术,具备高密度安装和长寿命的特点。它们特别适用于需要高可靠性的场合,如自动测试设备、测量仪器以及电信设备。

    技术参数


    | 参数 | 型号 9091 | 型号 9092 |
    |
    | 尺寸(英寸/毫米) | 0.615 × 0.150 × 0.275
    (15.62 × 3.81 × 6.98) | 0.600 × 0.150 × 0.350
    (15.24 × 3.81 × 8.89) |
    | 额定电压 | 5V / 12V | 5V / 12V |
    | 最大电压 | 6.5V / 15.0V | 6.5V / 15.0V |
    | 线圈电阻(Ω,±10%,25℃) | 500 / 1000 | 375 / 750 |
    | 操作电压(VDC,最大值) | 3.75 / 9.0 | 3.75 / 9.0 |
    | 释放电压(VDC,最小值) | 0.4 / 1.0 | 0.4 / 1.0 |
    | 切换电压(VDC/AC峰值,最大值) | 200 | 200 |
    | 切换电流(A,最大值) | 0.5 | 0.5 |
    | 持续电流(A,最大值) | 1.5 | 1.5 |
    | 接触额定功率(W,最大值) | 10 | 10 |

    产品特点和优势


    1. 紧凑设计:9091和9092分别节省了40%和占用相同的板面积,但提高了高度以容纳两个单刀单掷开关。
    2. 磁屏蔽:有效减少互操作影响。
    3. 高绝缘电阻:最低达到1012Ω,确保高度隔离。
    4. 快速切换:典型的切换时间分别为0.5ms和0.75ms。
    5. 磁性密封接触:提供长期的高可靠性。
    6. RoHS合规性:环保标准符合。
    7. 增强功能:9091内部磁屏蔽,9092外部磁屏蔽。

    应用案例和使用建议


    应用案例:
    - 自动测试设备(ATE)
    - 测试和测量设备
    - 电信设备
    使用建议:
    - 在高温环境下使用时,应考虑适当的散热措施。
    - 使用磁屏蔽型号时,确保正确的装配位置。

    兼容性和支持


    - 兼容性:这些继电器可以与多种其他电子元器件兼容。
    - 支持:Coto Technology, Inc. 提供相关的技术支持和维护服务。

    常见问题与解决方案


    1. 问题:如何正确连接电感抑制二极管?
    - 解决方案:根据型号,连接到相应的引脚(9091:引脚2+和引脚3-;9092:引脚3+和引脚4-)。
    2. 问题:磁屏蔽对继电器有何影响?
    - 解决方案:9091为内部磁屏蔽,9092为外部磁屏蔽,均能有效减少互操作影响。
    3. 问题:如何选择合适的电压?
    - 解决方案:根据具体应用场景选择5V或12V的额定电压。

    总结和推荐


    总结:
    9091 & 9092系列继电器以其高密度安装、快速切换和高可靠性等特点,在测试测量及通信领域表现出色。它们的磁屏蔽、高绝缘电阻和罗氏合规性进一步增强了产品的市场竞争力。
    推荐:
    鉴于这些继电器的技术规格和应用表现,我们强烈推荐它们在需要高可靠性的自动化测试设备和电信设备中使用。

9091-12-00参数

参数
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

9091-12-00厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9091-12-00数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 磁簧开关 COTO TECHNOLOGY 9091-12-00 9091-12-00数据手册

9091-12-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.854 ¥ 58.0534
5+ $ 6.7505 ¥ 57.1767
50+ $ 6.3002 ¥ 52.3836
100+ $ 6.0314 ¥ 50.1221
255+ $ 3.71 ¥ 30.8308
510+ $ 2.9224 ¥ 23.9311
765+ $ 2.8696 ¥ 23.4992
1020+ $ 2.8696 ¥ 23.4992
库存: 2
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 58.05
