首页  >  产品百科  >  9092-05-11

9092-05-11

产品分类: 磁簧开关
厂牌: COTO TECHNOLOGY
产品描述: Reed Relay 5VDC 375Ohm 0.5A DPST-NO(15.24x3.81x8.89)mm THT Dry
供应商型号: ET-2119396
供应商: 海外现货
标准整包数: 1

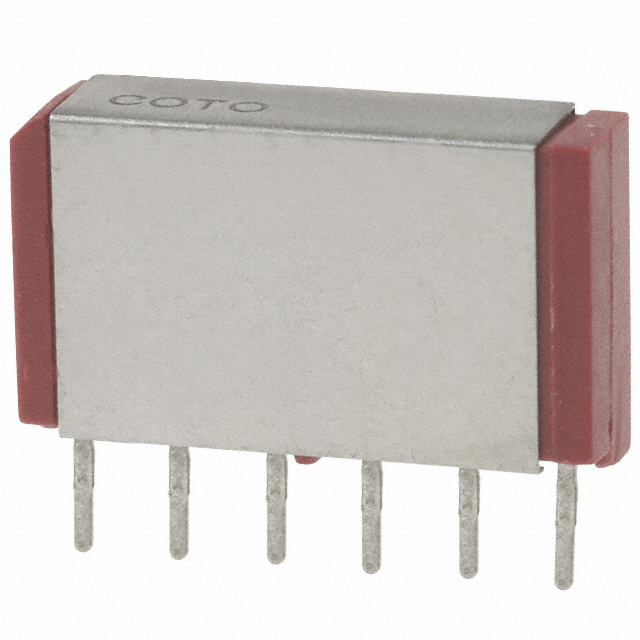

COTO TECHNOLOGY 磁簧开关 9092-05-11

9092-05-11概述

    9091 & 9092 MINIATURE SIP RELAYS:技术手册概览

    产品简介


    9091和9092系列迷你型SIP继电器是Coto Technology公司开发的小型化继电器,适用于自动化测试设备(ATE)及其他高可靠性测试、测量和电信应用。它们体积小巧,高度集成,能够在有限的空间内提供可靠的开关功能,是高密度板载应用的理想选择。

    技术参数


    - 尺寸:
    - 9091: 0.615" x 0.150" x 0.275" (15.62 mm x 3.81 mm x 6.98 mm)
    - 9092: 0.600" x 0.150" x 0.350" (15.24 mm x 3.81 mm x 8.89 mm)
    - 主要规格:
    - 线圈电压: 5V 或 12V
    - 线圈电阻: 500Ω (9091 @ 5V), 1000Ω (9091 @ 12V), 375Ω (9092 @ 5V), 750Ω (9092 @ 12V)
    - 操作电压范围: 3.75V - 6.5V (9091),3.75V - 6.5V (9092)
    - 释放电压范围: 0.4V - 1.0V (9091),0.4V - 1.0V (9092)
    - 接触额定值:
    - 最大切换电压: 200V DC/200V Peak AC
    - 最大切换电流: 0.5A DC/0.5A Peak AC
    - 最大承载电流: 1.5A DC/1.5A Peak AC
    - 最大承载功率: 10W
    - 绝缘电阻:
    - 最小值: 10^12 Ω (在隔离引脚间,100V,25°C,40%RH)
    - 电容:
    - 跨接开路触点: 0.7pF (9091), 1.0pF (9092)
    - 开路触点到线圈: 2.0pF (9091), 1.4pF (9092)
    - 介电强度:
    - 触点间: 200V DC/peak AC
    - 触点到线圈: 1500V DC/peak AC
    - 操作时间:
    - 典型值: 0.5ms (9091),0.75ms (9092)
    - 释放时间:
    - 典型值: 0.30ms (9091),0.5ms (9092)

    产品特点和优势


    1. 紧凑设计: 9091比9001减少了40%的PCB空间,而9092则通过增加高度容纳了两个单刀双掷(SPDT)开关。
    2. 磁屏蔽: 减少了内部磁力对周围电子元件的干扰。
    3. 高可靠性: 采用10W开关技术和密封接触设计,确保长期运行可靠。
    4. 快速切换: 快速响应时间使得这些继电器适合高频应用。
    5. 环保材料: 符合RoHS标准,无铅,环保。

    应用案例和使用建议


    这些继电器广泛应用于ATE系统、医疗设备、工业控制系统等领域。例如,在ATE系统中,它们可用于信号路由和切换。在使用时,需要注意以下几点:
    1. 正确安装: 确保线圈连接极性正确,防止损坏。
    2. 温度管理: 长期运行注意保持合适的温度范围。
    3. 防振动: 在强振动环境下可能需要额外固定措施。

    兼容性和支持


    9091和9092系列继电器可以与其他电子元件和设备配合使用,但建议在实际应用前咨询制造商以确保兼容性。Coto Technology公司提供了全面的技术支持和服务,包括安装指南、故障排除手册等。

    常见问题与解决方案


    1. Q: 如何确定继电器的使用寿命?
    - A: 参考手册中的数据表,或联系制造商进行详细咨询。通常情况下,寿命由信号级别决定,如1.0V,10mA。
    2. Q: 如何连接外部磁屏蔽?
    - A: 9091内置磁屏蔽,9092需要外部磁屏蔽。具体连接方法请参阅手册中的示意图。
    3. Q: 如何处理静电放电(ESD)风险?
    - A: 使用防静电包装,并在操作时佩戴防静电手环。此外,在PCB组装过程中,尽量避免直接触碰组件引脚。

    总结和推荐


    综上所述,9091和9092系列迷你型SIP继电器凭借其紧凑设计、高可靠性、快速切换速度和兼容性强等特点,在多种应用场合中表现出色。它们特别适合高密度板载和高可靠性需求的应用环境。总体来说,强烈推荐在需要高性能小型继电器的项目中使用这些产品。

9092-05-11参数

参数
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

9092-05-11厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9092-05-11数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 磁簧开关 COTO TECHNOLOGY 9092-05-11 9092-05-11数据手册

9092-05-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.6002 ¥ 135.7089
10+ $ 12.5259 ¥ 116.4282
30+ $ 11.7432 ¥ 109.1531
60+ $ 11.07 ¥ 102.8957
120+ $ 10.6283 ¥ 98.7901
270+ $ 10.3375 ¥ 96.0874
库存: 491
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 135.7
