5503-12-1

产品分类: 磁簧开关
厂牌: COTO TECHNOLOGY
产品描述: Reed Relay 12VDC 175Ohm 3A SPST-NO(71.12x18.03x19.05)mm THT Dry
供应商型号: 1079784
供应商: 海外现货
标准整包数: 1

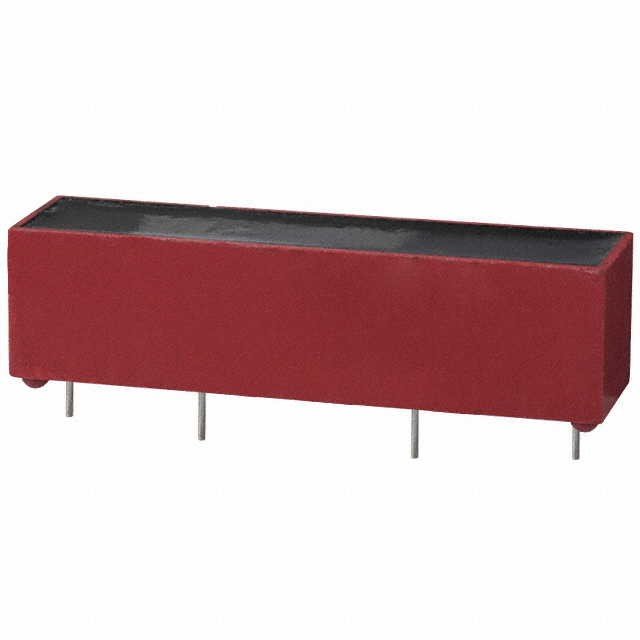

COTO TECHNOLOGY 磁簧开关 5503-12-1

5503-12-1概述

    5500系列高压舌簧继电器技术手册

    产品简介


    5500系列高压舌簧继电器专为仪器仪表、工业过程控制及通用要求设计。它们广泛应用于医疗设备、耐压测试仪以及电缆测试设备等领域。如果您的需求有所不同,请联系您当地的代表或Coto工厂。

    技术参数


    以下是5500系列高压舌簧继电器的主要技术参数:
    - 隔离电压:10,000伏特
    - 接触额定功率:200瓦
    - 线圈电压:5V、12V、24V
    - 线圈电阻:40Ω(±10%,25°C)
    - 操作电压范围:最大3.75至18VDC
    - 释放电压范围:最小0.5至2.0VDC
    - 切换电压:直流7500V/峰值交流7500V
    - 切换电流:直流3.0A/峰值交流3.0A
    - 承载电流:直流5.0A/峰值交流5.0A
    - 接触额定功率:直流50瓦/峰值交流50瓦
    - 绝缘电阻:最小10^10Ω
    - 电容:典型值1.5pF
    - 介电强度:最小值10,000VDC/峰值交流
    - 操作时间:3毫秒(包括反弹)
    - 释放时间:3毫秒

    产品特点和优势


    - 高介电强度:10,000伏特隔离电压,确保安全可靠的操作。
    - 高接触额定功率:可处理高达200瓦的负载。
    - 密封钨触点:保证长寿命和高可靠性。
    - 标准磁屏蔽:减少磁场干扰。
    - 定制引脚端子和包装:满足特定应用需求。
    - 符合RoHS标准:环保设计。

    应用案例和使用建议


    5500系列高压舌簧继电器适用于各种应用场景,如医疗设备、耐压测试仪和电缆测试设备。在使用时应注意以下几点:
    - 切换负载影响寿命:请参考工厂提供的数据以获得更准确的预期寿命。
    - 磁场干扰:型号5502和5504对内部偏置磁铁敏感,可能受到磁场干扰的影响。

    兼容性和支持


    5500系列高压舌簧继电器与各种标准设备兼容。如果您有任何疑问或需要进一步的技术支持,请联系当地代表或访问Coto官方网站。

    常见问题与解决方案


    1. 问题:切换负载时寿命不达标。
    - 解决方案:请联系Coto工厂以获取更详细的数据。
    2. 问题:模型5502和5504受到磁场干扰。
    - 解决方案:确保在安装过程中远离强磁场源。

    总结和推荐


    综上所述,5500系列高压舌簧继电器凭借其出色的介电强度、高接触额定功率以及长久使用寿命,在多种应用中表现出色。其符合RoHS标准的设计使其成为环保型选择。总体而言,这是一款值得推荐的优质产品,特别适合医疗设备、测试仪器和工业自动化领域的应用。

5503-12-1参数

参数
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

5503-12-1厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

5503-12-1数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 磁簧开关 COTO TECHNOLOGY 5503-12-1 5503-12-1数据手册

5503-12-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
